13.7. Схема 7. Соединения жгута проводов правой передней двери

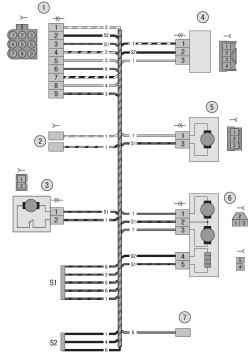

1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 - колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому; 3 - электродвигатель стеклоподъемника; 4 - переключатель стеклоподъемника; 5 - электродвигатель блокировки правой передней двери; 6 - электродвигатель и электронагреватель правого наружного зеркала; 7 - колодка жгута проводов дополнительного заднего правого к жгуту заднему
