5.18.7. Замена топливного бака и его наливной трубы

При обнаружении течи топлива из бака замените бак. Если часто засоряется сетка топливного насоса, снимите и промойте бак.
Если обнаружена течь по линии стыка верхней и нижней частей бака, эти места можно пропаять (это рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

Предупреждения
Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.
Для промывки топливного бака используйте моющие средства «Лобомид», МС или МЛ. Чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

Снимать удобнее пустой бак, работая на подъемнике, эстакаде или осмотровой канаве.
Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвиями.
1. Снизьте давление в системе питания (см. «Снижение давления топлива в системе питания двигателя»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отсоедините топливопроводы от топливного насоса (см. «Снятие и установка топливного насоса»).
4. Установите автомобиль на подъемник или осмотровую канаву.
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

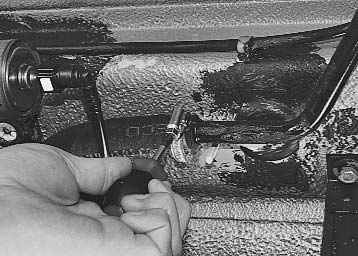

5. Ослабьте затяжку хомута крепления воздухоотводящего шланга…

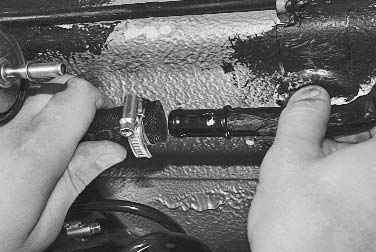

6. …и отсоедините его от воздухоотводящей трубки наливной трубы.
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

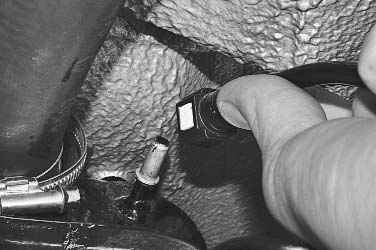

7. Сожмите фиксаторы быстросъемного штуцера…
8. …и снимите трубку слива топлива из сепаратора.
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

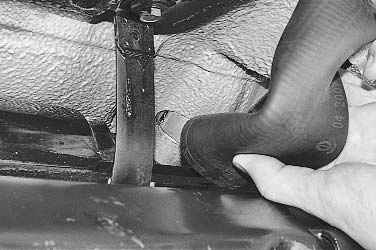

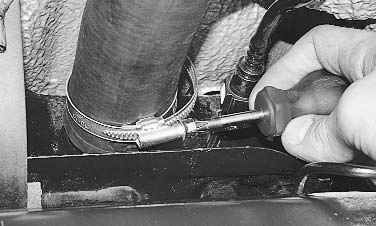

9. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы…
10. …и отсоедините шланг от патрубка топливного бака.
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

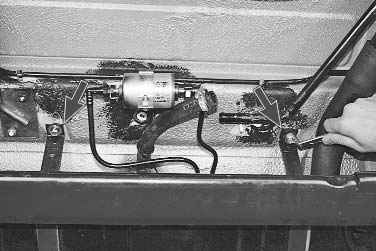

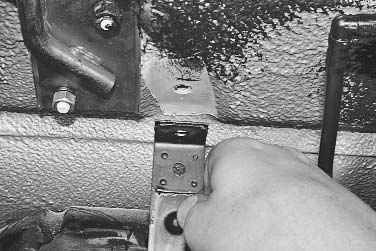

11. Выверните два болта хомутов крепления топливного бака…
12. …отведите хомуты вперед…
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

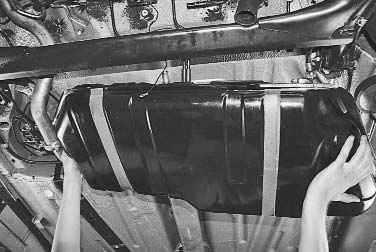

13. …и снимите бак с автомобиля.

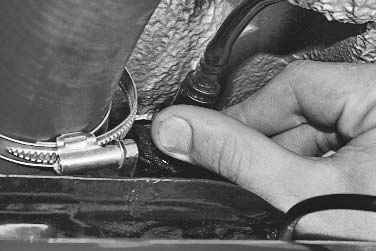

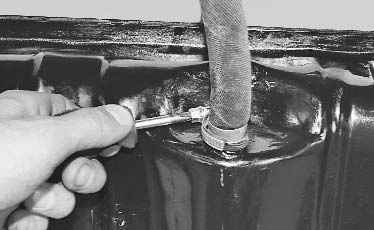

14. В случае замены топливного бака переставьте на новый бак детали и узлы со старого бака. Ослабив затяжку хомута крепления воздухоотводящего шланга…
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

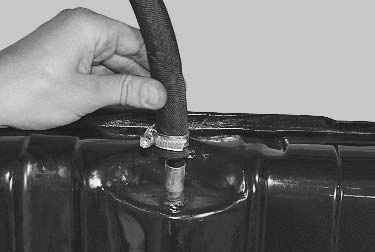

15. …снимите шланг со штуцера топливного бака…

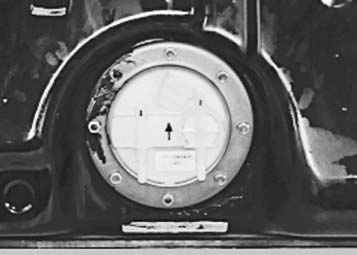

16. …и извлеките из бака топливный насос (см. «Снятие и установка топливного насоса»).

Наливную трубу топливного бака в случае необходимости можно снять с автомобиля следующим образом.
17. Снимите пробку с горловины наливной трубы (см. «Заправка автомобиля бензином»).
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

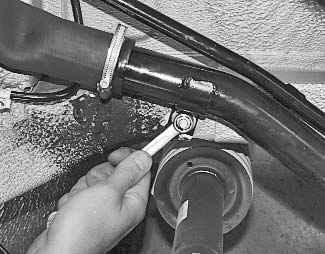

18. Отверните гайки крепления нижнего…

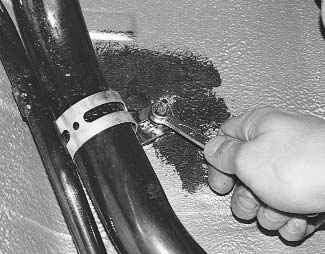

19. …и верхнего кронштейна крепления наливной трубы.
Замена топливного бака и его наливной трубы

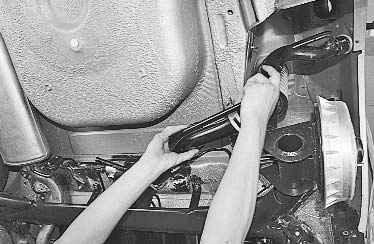

20. Снимите наливную трубу с автомобиля, вынув ее верхний конец из облицовки горловины наливной трубы.

Примечание
Колесо для наглядности снято.

Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

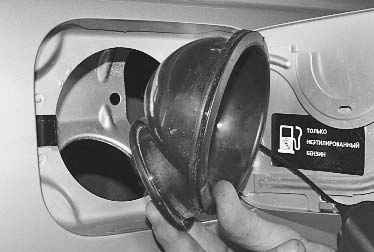

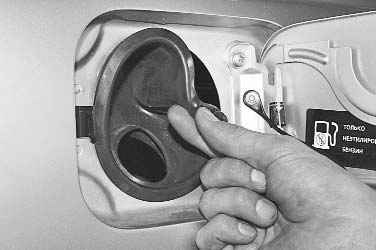

21. Отогните край резиновой облицовки горловины наливной трубы…
22. …и снимите облицовку.

Примечание
Замена топливного бака и его наливной трубы

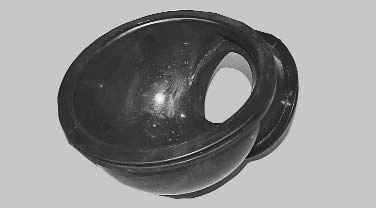

Проверьте состояние облицовки горловины наливной трубы и при выявлении трещин, разрывов или потери эластичности замените ее новой.

Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

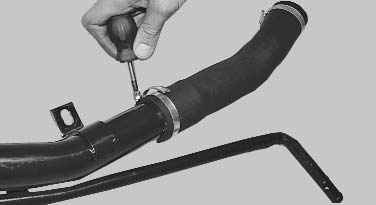

23. Ослабьте крепление хомута…

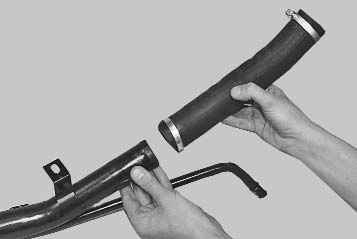

24. …и снимите шланг с наливной горловины.
Замена топливного бака и его наливной трубы
Замена топливного бака и его наливной трубы

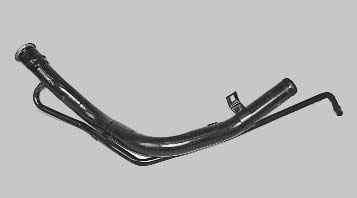

25. Проверьте целость сварных швов…

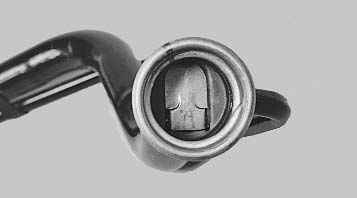

26. …и состояние предохранительной шторки наливной трубы. При необходимости замените трубу новой.
27. Устанавливайте топливный бак и все снятые детали в порядке, обратном снятию.

Примечание
Замена топливного бака и его наливной трубы

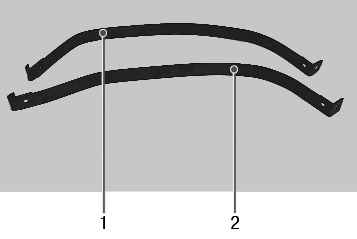

Перед установкой топливного бака осмотрите хомуты его крепления. Ржавые или треснувшие в месте сварного шва хомуты замените новыми. Обратите внимание: хомуты разные (левый 1 и правый 2).
