8.4.1. Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

При увеличенном свободном ходе рулевого колеса проверьте осевой и радиальный зазоры в шаровых шарнирах рулевых тяг. Если ощущается свободный ход в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир в сборе с наконечником.

Предупреждение
Обязательно замените порванный защитный чехол шарового шарнира, иначе попавшие в шарнир грязь и вода быстро выведут его из строя. Заменить чехол можно и без снятия наконечника с тяги.

Погнутые внутренние наконечники рулевых тяг подлежат обязательной замене.
Вам потребуются: пассатижи с узкими губками, ключ «на 13», «на 19», «на 22», съемник шаровых шарниров, отвертка с плоским лезвием.
1. Снимите соответствующее переднее колесо.
2. Очистите гайку крепления рулевой тяги к поворотному рычагу и нанесите на резьбовое соединение жидкость типа WD-40, чтобы легче было отвернуть гайку.
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

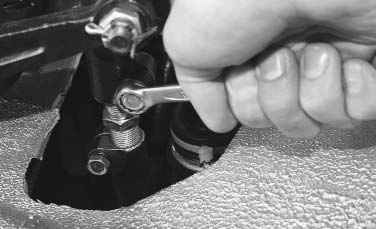

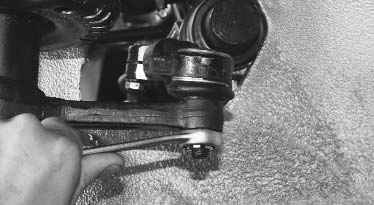

3. Ослабьте затяжку болтов крепления наружного и внутреннего наконечников рулевой тяги.

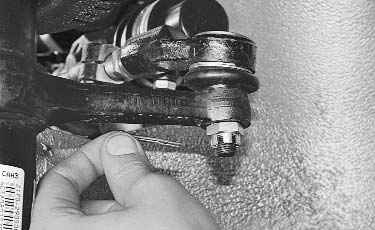

4. Сведите концы шплинта плотно друг к другу…
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

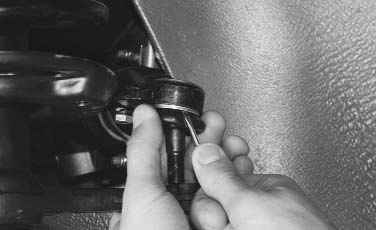

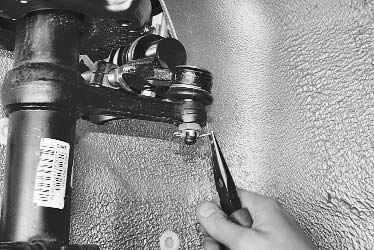

5. …и выньте шплинт. Если не удается извлечь шплинт руками, воспользуйтесь пассатижами.

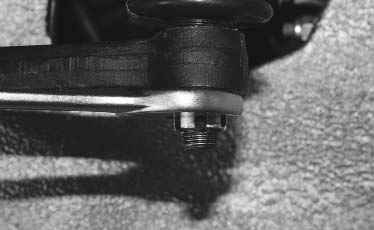

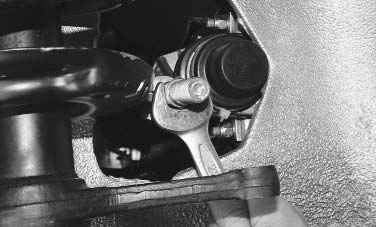

6. Ослабьте затяжку гайки…
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

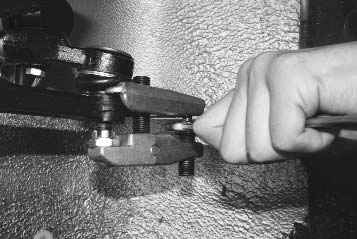

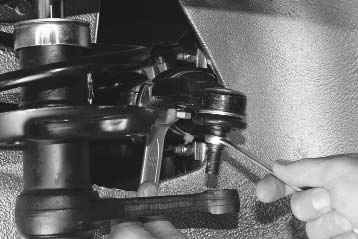

7. …и выпрессуйте палец шарового шарнира с помощью съемника.

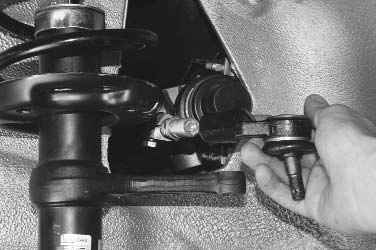

8. Отверните гайку крепления рулевой тяги и выведите тягу из отверстия.
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
9. Придерживая ключом регулировочную тягу…

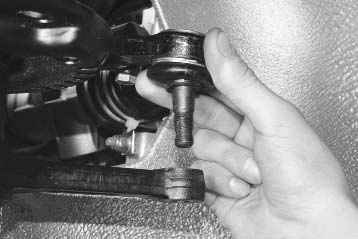

10. …отверните наконечник от тяги, подсчитав количество оборотов. При установке наконечника это поможет приблизительно сохранить схождение колес.
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
11. Если требуется заменить регулировочную тягу рулевой трапеции, отверните ее, также сосчитав количество оборотов при отворачивании.
12. Установите наконечник в порядке, обратном снятию. Перед затяжкой болта крепления наконечника и запрессовкой шарнира наружного наконечника тяги убедитесь, что поверхность шарнира параллельна опорной поверхности поворотного рычага. При необходимости выставьте шарнир.
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
13. Затяните гайку пальца шарового шарнира требуемым моментом и доведите ее до совпадения ближайшей прорези гайки под шплинт. После установки наконечника проверьте и при необходимости отрегулируйте углы установки колес.
14. Для того чтобы заменить защитный чехол шарового шарнира, отсоедините тягу от поворотного рычага (см. п. 8).
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
15. Снимите уплотнительное кольцо защитного чехла, аккуратно поддев его узким, тупым предметом.

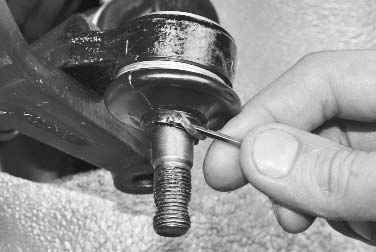

16. Аккуратно, чтобы не повредить защитный чехол, подденьте отверткой…
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

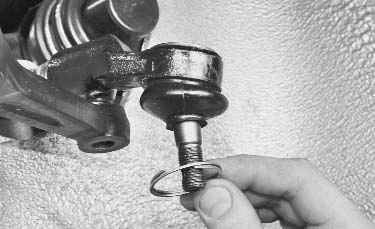

17. …и снимите пружинное кольцо.
18. Снимите защитный чехол.
Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

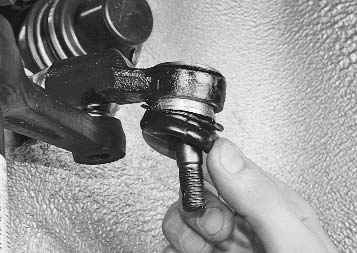

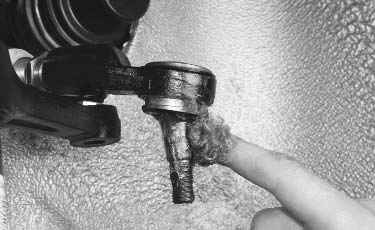

19. Удалите грязный верхний слой смазки (если заметно, что грязь попала внутрь шарнира, то такой шарнир придется заменить) и нанесите новую консистентную смазку. Заложите в новый чехол наполовину его объема консистентную смазку и установите его на шарнир, надев кромку чехла на посадочное место на корпусе шарнира до упора.
20. Установите пружинное и уплотнительное кольца.
21. Проверьте правильность установки колец и плотность прилегания кромок чехла.
