9.5. Замена втулок оси педали тормоза

Вам потребуется тот же инструмент, что и для снятия вакуумного усилителя.
1. Снимите с автомобиля вакуумный усилитель в сборе с педальным узлом и снимите усилитель с кронштейна (см. «Снятие и установка вакуумного усилителя»).
Замена втулок оси педали тормоза
Замена втулок оси педали тормоза

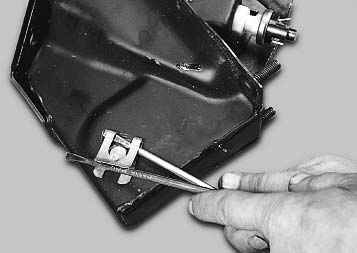

2. Снимите с оси педали стопорную скобу.

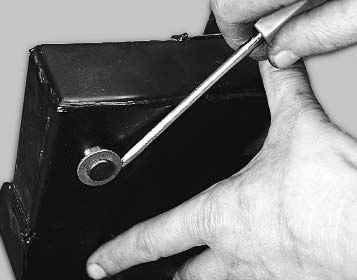

3. Выньте ось педали, извлеките педаль из кронштейна и снимите с нее отжимную пружину.
Замена втулок оси педали тормоза
Замена втулок оси педали тормоза

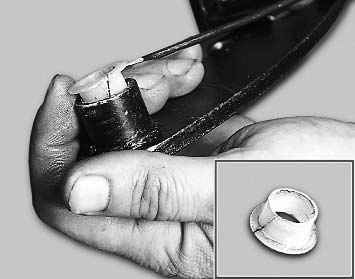

4. Выньте с обеих сторон из педали втулки. Проверьте и замените сломанные или изношенные втулки. Обратите внимание: втулки разрезные, что не является дефектом.

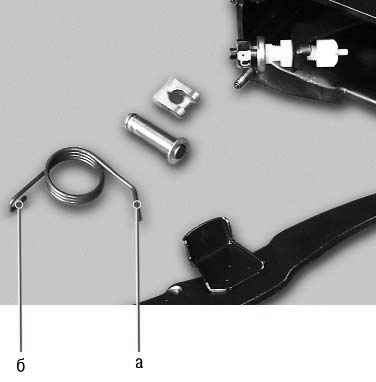

5. Установите педаль в порядке, обратном снятию, предварительно смазав втулки и ось педали смазкой Литол-24 или ЛСЦ-15. Установите пружину на ось педали с правой стороны так, чтобы ее конец а упирался в кронштейн, а конец б был зацеплен за рычаг педали.
