10.10. Задний барабанный тормоз

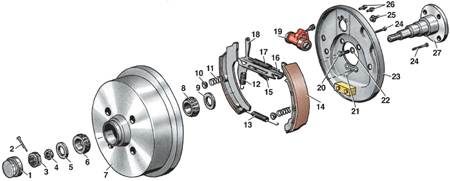

Задний барабанный тормоз

1 – защитный колпачок;
2 – шплинт;
3 – зубчатая шайба;
4 – гайка;
5 – шайба;
6 – подшипник;
7 – тормозной барабан;
8 – подшипник;
9 – сальник;
10 – тарельчатая шайба;
11 – пружина;
12 – пружина;
13 – нижняя стяжная пружина;
14 – тормозная колодка;

15 – верхняя стяжная пружина;
16 – распорная планка;
17 – пружина;
18 – рычаг подвода колодок;
19 – колесный тормозной цилиндр;
20 – болт;
21 – крепление тросика стояночного тормоза;
22 – шайба;
23 – щит тормоза;
24 – штифт;
25 – заглушка;
26 – болт;
27 – ступица

Тросик стояночного тормоза

 1 – тросик стояночного тормоза;

2 – разжимной рычаг

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выполнить пп. 1–4 подраздела 10.9.1.
2. Снять защитный колпачок 1 (см. рис. Задний барабанный тормоз).
3. Снять шплинт 2.
4. Снять стопорную зубчатую шайбу 3.
5. Отвернуть гайку 4.
6. Снять шайбу 5 и наружный подшипник 6 с внутренним кольцом.
7. Вставить отвертку в отверстие под болты тормозного барабана 7, отжать до упора вверх рычаг 18 подвода колодок, чтобы отошли тормозные колодки 14, и снять тормозной барабан 7.
8. Снять тарельчатые шайбы 10, нажав на них и повернув на 90°, придерживая при этом штифт 24 с обратной стороны тормозного щита 23.
9. Снять пружины 11 и штифты 24.
10. Промаркировать расположение пружин и распорной планки 16.
11. Отсоединить нижнее крепление тормозных колодок 14 при помощи отвертки.
12. Снять нижнюю стяжную пружину 13.
13. Отсоединить тросик 1 (см. рис. Тросик стояночного тормоза) стояночного тормоза от разжимного рычага 2 стояночного тормоза.
14. Отсоединить пружину 12 (см. рис. Задний барабанный тормоз).
15. Отсоединить верхнюю стяжную пружину 15.
16. Снять тормозные колодки.
17. Закрепить тормозные колодки за нижние концы в тисках и снять распорную планку 16, рычаг 18 подвода колодок и пружину 17.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистить от грязи тормозной барабан 7 и щит 23.
2. Установить пружину 17 и распорную планку 16 на соответствующую тормозную колодку.
3. Установить рычаг 18 подвода колодок так, чтобы выступ рычага был направлен в сторону тормозного щита 23.
4. Установить вторую тормозную колодку.
5. Установить верхнюю стяжную пружину 15.
6. Закрепить тросик 1 (см. рис. Тросик стояночного тормоза) стояночного тормоза на рычаге 2 стояночного тормоза.
7. Установить верхние концы тормозных колодок 14 (см. рис. Задний барабанный тормоз) в поршни колесного цилиндра 19.
8. Установить нижнюю стяжную пружину 13.
9. Установить нижние концы тормозных колодок на нижние опоры.
10. Установить пружину 12.
11. Установить штифты 24.
12. Установить пружины 11 и тарельчатые шайбы 10, нажав и повернув шайбы 10 плоскогубцами на 90°.
13. Установить тормозной барабан 7.
14. Нажать на педаль тормоза один раз.
15. Установить колеса и наживить болты крепления колес.
16. Опустить автомобиль на землю и затянуть болты крепления колес по диагонали моментом 110 Н·м.
Предупреждение

Если на внутренней части тормозного барабана обнаружена смазка, то необходимо заменить сальник подшипника.

17. Прокачать тормозную систему.
18. Отрегулировать тросик стояночного тормоза.
