10.12. Стояночный тормоз

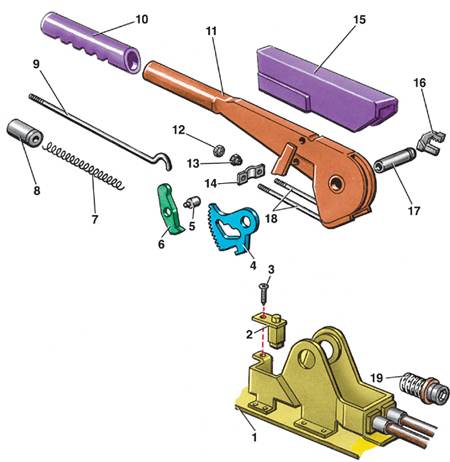

Стояночный тормоз

1 – кронштейн;
2 – выключатель;
3 – винт;
4 – зубчатый сектор;
5 – вал;
6 – собачка;
7 – пружина;
8 – кнопка;
9 – толкатель;
10 – рукоятка;

11 – рычаг стояночного тормоза;
12 – контргайка;
13 – регулировочная гайка;
14 – скоба;
15 – кожух;
16 – стопор;
17 – вал;
18 – резьбовой наконечник тросика;
19 – чехол

Крепление оболочки тросика стояночного тормоза

1 – зажим;

2 – тросик

ТРОСИК СТОЯНОЧНОГО ТОРМОЗА ДИСКОВЫХ ТОРМОЗОВ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выполнить пп. 1–4 подраздела 10.9.1.
2. Отпустить стояночный тормоз.
3. Снять кожух 15 (см. рис. Стояночный тормоз).
4. Открутить контргайки 12 и регулировочные гайки 13 с резьбовых наконечников 18 обоих тросиков.
5. Отсоединить тросик 1 (см. рис. Снятие тросика стояночного тормоза) от рычага 2.
6. Снять пружинную скобу 3.
7. Вытащить тросик вместе с оболочкой, отсоединив от зажима 1 (см. рис. Крепление оболочки тросика стояночного тормоза).

Установка

Установку тросика стояночного тормоза производят в порядке, обратном снятию, после чего следует отрегулировать стояночный тормоз (см. ниже).

ТРОСИК СТОЯНОЧНОГО ТОРМОЗА БАРАБАННЫХ ТОРМОЗОВ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выполнить пп. 1–4 подраздела 10.12.
2. Снять барабан и отсоединить тросик от рычага (см. подраздел 10.10).
3. Вытащить тросик вместе с оболочкой, отсоединив от зажима 1.

Установка

Установку тросика стояночного тормоза производят в порядке, обратном снятию, после чего следует отрегулировать стояночный тормоз (см. ниже).

Регулировка стояночного тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Приподнять и установить на опоры заднюю часть автомобиля.
2. Снять чехол 15 (см. рис. Стояночный тормоз).
3. Отвернуть контргайки 12 и регулировочные гайки 13 с резьбовых наконечников обоих тросиков.
4. Нажать сильно на педаль тормоза.
5. Затянуть рычаг стояночного тормоза на два щелчка в моделях выпуска до декабря 1987 г. или на четыре щелчка в моделях выпуска после января 1988 г.
6. Завернуть регулировочные гайки 13 до того момента, когда еще возможно будет вращать задние колеса рукой.
7. Отпустить стояночный тормоз и проверить, свободно ли вращаются оба колеса. Если нет – отпустить немного регулировочные гайки 13.
8. Закрутить контргайки 12, придерживая при этом регулировочные гайки 13.
9. Установить чехол 15.
