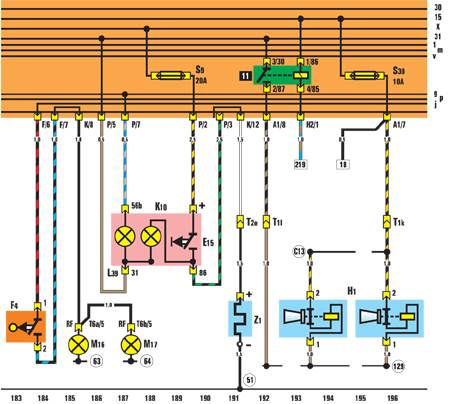

12.14.17. Обогрев заднего стекла, звуковой сигнал

Е15 – выключатель обогрева заднего стекла;
F4 – выключатель фонарей заднего хода;
Н1 – двухтоновый звуковой сигнал;
J4 – реле сигнала;
К10 – контрольная лампа обогрева заднего стекла;
L39 – лампа подсветки выключателя
подогрева заднего стекла;
М16 – лампа заднего хода левого фонаря;

М17 – лампа заднего хода правого фонаря;
Z1 – обогреваемое заднее стекло;
129 – соединение «массы» в жгуте проводов двухтонового звукового сигнала;
С13 – соединение полюса, в жгуте проводов двухтонового звукового сигнала
