12.4. Передняя фара

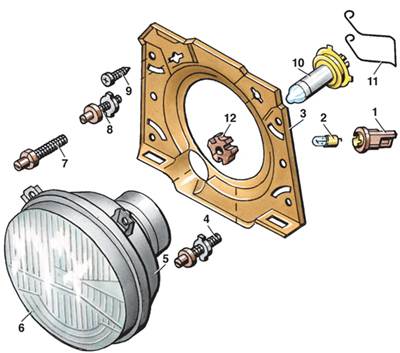

Детали фары

1 – патрон лампы габаритного света;
2 – лампа габаритного света;
3 – кронштейн фары;
4 – винт горизонтальной регулировки
фары;
5 – корпус фары;
6 – рассеиватель;

7 – винт вертикальной регулировки фары;
8 – фиксатор;
9 – винт;
10 – лампа фары;
11 – пружинный держатель;
12 – гнездо винта вертикальной регулировки

ПОРЯДОК ВЫПОЛНЕНИЯ
Лампа передней фары
1. Отсоединить колодку с проводами.
2. Снять резиновый чехол.
3. Отжать пружинный держатель 11 (см. рис. Детали фары).
4. Вынуть лампу 10.
5. Установить новую лампу так, чтобы выступ на лампе попал в паз на фаре.
6. Установить пружинный держатель 11.
7. Установить резиновый чехол.
8. Присоединить колодку с проводами.
9. Отрегулировать свет фар.
Лампа габаритного света
10. Повернуть патрон 1 лампы габаритного света и вынуть патрон с лампой.
11. Надавить на лампу 2 и, повернув, вынуть ее из патрона 1.
12. Вставить в патрон новую лампу.
13. Вставить патрон с лампой в фару и повернуть его до упора.
