5.3. Пятиступенчатая коробка передач

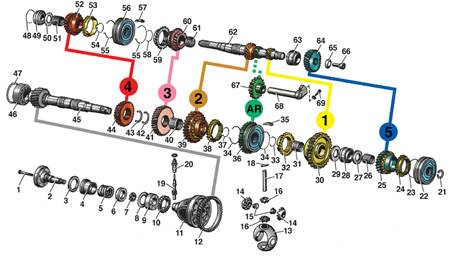

Коробка передач типа 085

1 – болт;
2 – фланец полуоси;
3 – сальник;
4 – втулка;
5 – пружина;
6 – шайба;
7 – распорное кольцо;
8 – регулировочная шайба;
9 – роликовый конический подшипник;
10 – шестерня привода спидометра;
11 – корпус дифференциала;
12 – ведомая шестерня главной
передачи;
13 – сепаратор;
14 – коническая шестерня;
15 – круглая гайка;
16 – сателлит;
17 – ось сателлитов;
18 – штифт;
19 – вал привода спидометра;
20 – резьбовая втулка;
21 – стопорное кольцо;
22 – синхронизатор 5-й передачи;
23 – пружина;
24 – блокирующее кольцо;
25 – шестерня 5-й передачи;
26 – игольчатый подшипник;
27 – шайба;
28 – роликовый конический подшипник;
29 – опорная шайба;
30 – шестерня 1-й передачи;
31 – игольчатый подшипник;
32 – блокирующее кольцо;
33 – стопорное кольцо;

34 – пружина;
35 – сухарь синхронизатора;
36 – синхронизатор;
37 – стопорное кольцо;
38 – блокирующее кольцо;
39 – шестерня 2-й передачи;
40 – игольчатый подшипник;
41 – шестерня 3-й передачи;
42, 43 – стопорное кольцо;
44 – шестерня 4-й передачи;
45 – вторичный вал;
46 – подшипник;
47, 48 – регулировочная шайба;
49 – подшипник;
50 – шайба;
51 – игольчатый подшипник;
52 – шестерня 4-й передачи;
53 – блокирующее кольцо;
54 – стопорное кольцо;
55 – пружина;
56 – синхронизатор;
57 – сухарь синхронизатора;
58 – стопорное кольцо;
59 – блокирующее кольцо;
60 – шестерня 3-й передачи;
61 – игольчатый подшипник;
62 – первичный вал;
63 – роликовый конический подшипник;
64 – шестерня 5-й передачи;
65 – пружинная шайба;
66 – болт;
67 – шестерня заднего хода;
68 – вал шестерни заднего хода;
69 – болт

Пятиступенчатая коробка передач с синхронизацией всех передач.

Обозначение
085
Заправочный объем
3,1 л
Тип масла
SAE 80 или SAE 90
Передаточные отношения:
  – 1-я передача
3,46
  – 2-я передача
1,96/ 2,09
  – 3-я передача
1,25/ 1,496
  – 4-я передача
0,891/ 1,122
  – 5-я передача
0,740/ 0,891
  – задний ход
3,38
  – главная передача
4,063/ 4,26
