1.28. Плафоны освещения салона

Плафоны освещения передней части салона

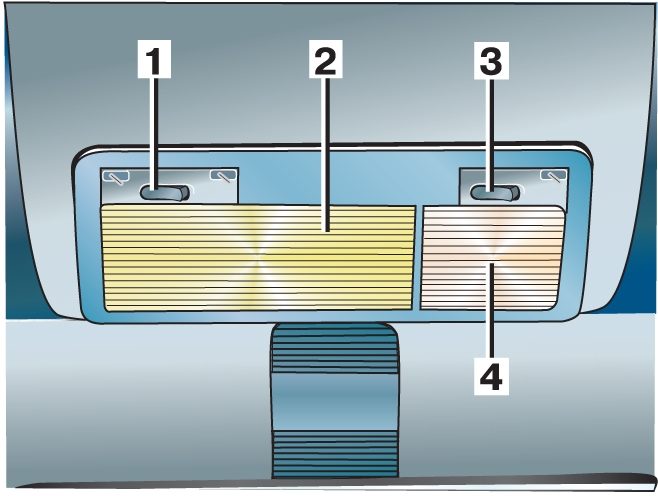

Рис. 1.39. Плафоны освещения передней части салона: 1 – выключатель плафона освещения; 2 – плафон освещения салона; 3 – выключатель плафона для чтения; 4 – плафон для чтения


Плафон освещения задней части салона

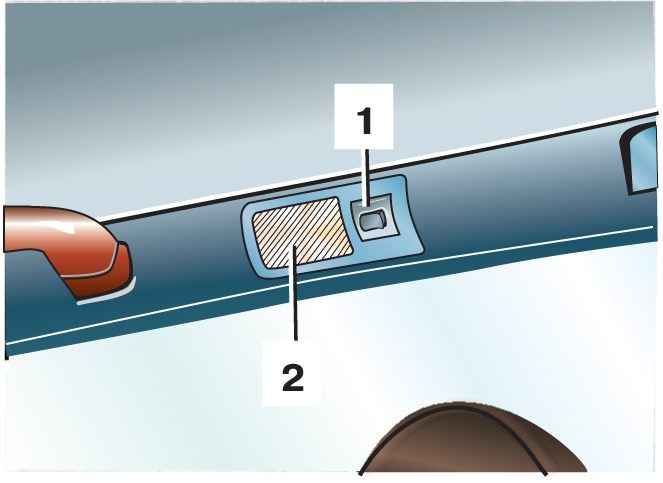

Рис. 1.40. Плафон освещения задней части салона: 1 – выключатель плафона освещения; 2 – плафон освещения салона


При нажатии на левую сторону выключателя 1 (рис. 1.39, 1.40) включается лампа плафона освещения. Если выключатель 1 установлен в среднем положении, то лампа находится режиме готовности или включается дверным выключателем. При нажатии на правую сторону выключателя лампа плафона выключена и включается дверным выключателем.
Лампы плафонов освещения салона с задержкой выключения после закрытия дверей освещают салон еще около 12 с, а при включении зажигания выключаются.
При нажатии на левую сторону выключателя плафона 3 для чтения лампа выключается, при нажатии на правую сторону — включается.
