1.33. Заправка топливом

Наливная горловина топливного бака

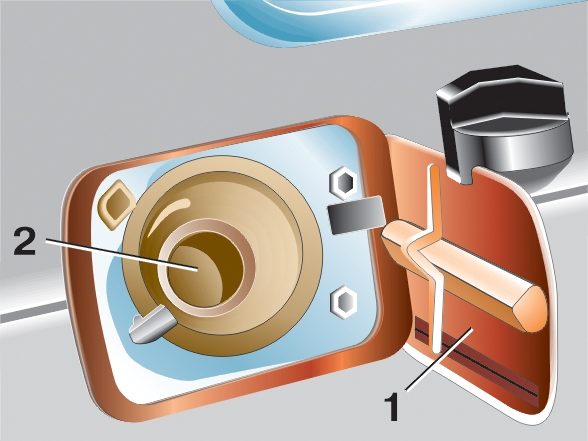

Рис. 1.48. Наливная горловина топливного бака: 1 – лючок наливной горловины; 2 – наливная горловина топливного бака


На автомобилях с системой центральной блокировки замков лючок 1 (рис. 1.48) наливной горловины 2 топливного бака запирается и отпирается автоматически. При заправке автомобиля топливом заправочный пистолет вставляется на максимальную глубину в наливную горловину. На некоторых модификациях заправочный пистолет крепится специальным зажимом, расположенным в нижней части отсека наливной горловины.
При неисправности системы лючок можно открыть вручную. Для этого откройте багажное отделение, сдвиньте обивку багажного отделения с правой стороны и потяните рычаг привода замка лючка, который расположен между внутренней поверхностью крыла и запирающим устройством.
