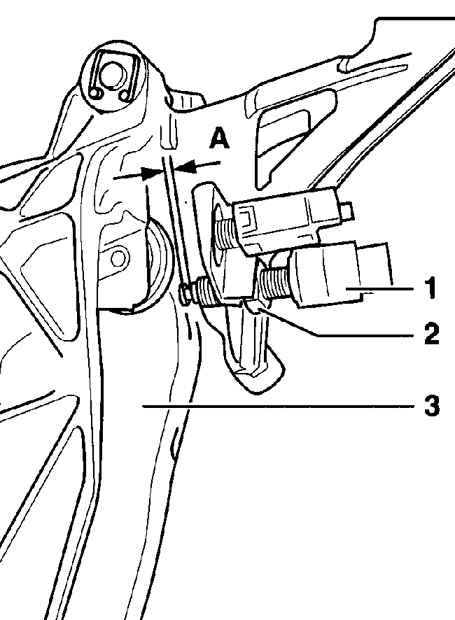

11.11. Выключатель стоп-сигналаРасположение выключателя стоп-сигнала
|
|
1 – выключатель стоп-сигнала,
2 – контргайка М12х1,5,
3 – педаль тормоза,
А = 0,1–0,5 мм
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите ковровое покрытие в углублении
для ног водителя.
|
| 2. Отсоедините электрический разъем от выключателя
стоп-сигналов (см. рис. Расположение выключателя
стоп-сигнала). |
| 3. Ослабьте контргайку и вывинтите выключатель
стоп-сигнала из кронштейна педали тормоза. Сохраните пружинное кольцо,
расположенное между контргайкой и кронштейном педали тормоза.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ввинтите выключатель стоп-сигнала в кронштейн
педали тормоза настолько, чтобы расстояние между толкателем выключателя
и педалью тормоза составляло 0,1–0,5 мм. В этом положении выключателя
затяните контргайку моментом 5 Нм. При установке выключателя стоп-сигнала
педаль тормоза должна находиться в исходном положении. |
| 2. Подсоедините электрический разъем к выключателю
стоп-сигнала.
|
| 3. Проверьте работу выключателя стоп-сигналов.
Даже при незначительном нажатии на педаль тормоза стоп-сигналы должны
загораться.
|
| 4. Установите на место ковровое покрытие в углублении
для ног водителя.
|
|
|
|
