12.11. Переднее крыло

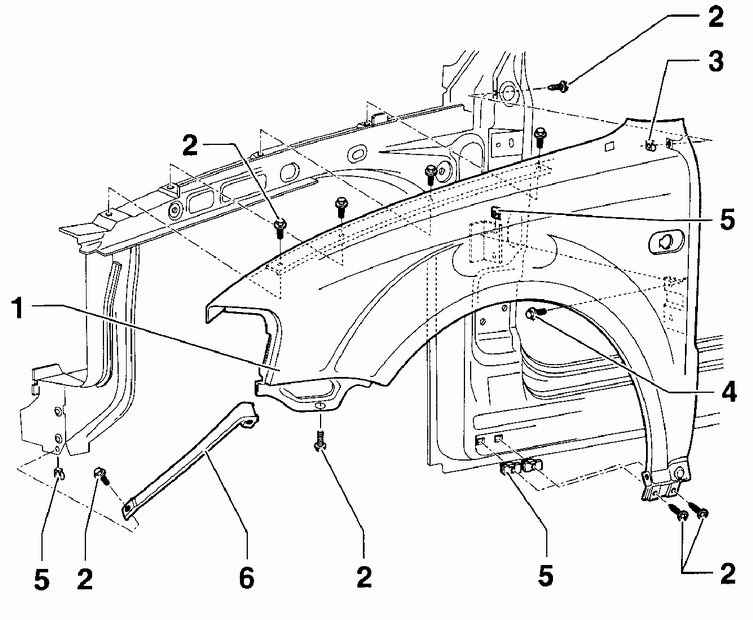

Элементы крепления переднего крыла

1 – переднее крыло,
2 – винты 9 шт.,
3 – гайки,
4 – Torx-винты Т25, 25 Нм,
5 – гайки 4 шт.,
6 – кронштейн

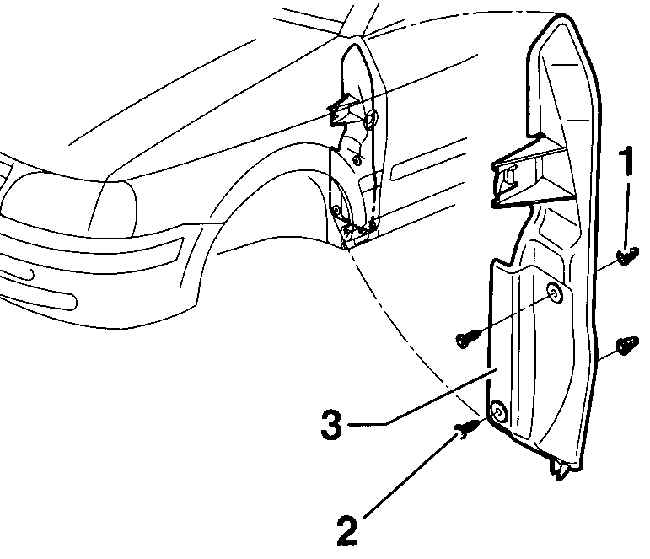

Брызговик переднего крыла

1 – пластиковая гайка брызговика,
2 – расположение пластиковой гайки на брызговике,
3 – брызговик крыла


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите передний бампер.
2. Снимите боковые повторители поворотов.
3. Отвинтите винты и снимите облицовку ниши переднего колеса.
4. Отвинтите винты и снимите из-под крыла брызговик (см. рис. Брызговик переднего крыла). При необходимости замените пластиковые гайки в брызговике.
5. Отвинтите винты, крепящие переднее крыло.
Предупреждение

Во избежание повреждения лакокрасочного покрытия обмотайте липкой лентой места поблизости от винтов крепления крыла.


6. Крыло установлено на слой защитной мастики, поэтому для отделения крыла от кузова размягчите защитную мастику с помощью фена. На фен наденьте плоскую насадку и, постепенно разогревая мастику, снимите крыло. При отсутствии фена удалите защитную мастику с помощью острого ножа.
Последовательно, начиная от стойки, прогрейте места установки крыла на мастику и, соблюдая осторожность, снимите крыло с автомобиля.
Предупреждение

Для защиты днища автомобиля используется пленка на основе поливинилхлори да (ПВХ) и ее можно нагревать лишь на короткое время и не очень сильно. При нагреве пленка изменяет свои свойства и пузырится. При этом выделяются пары, вредные для здоровья, и образуется соляная кислота, которая способствует возникновению коррозии.



Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой крыла на место очистите сопрягаемую поверхность и нанесите цинковую пасту в местах крепления крыла на колесной нише и передней стойке (VW AKL-381 035 50). Эта паста используется в качестве антикоррозионной защиты.
2. В остальных местах, где крыло сопрягается с кузовом, наклейте уплотнительную ленту для крыльев.
3. Установите переднее крыло на автомобиль, совместите отверстия под болты и завинтите болты, затянув их моментом 5 Нм. При установке крыла проверьте, чтобы зазоры между крылом и капотом, а также между крылом и передней дверью были равномерными по всей длине.
Зазоры при установке крыла:
Крыло – капот – 3 мм.
Крыло – фара и указатель поворотов – 1 мм.
Крыло – передняя дверь – 4 мм.
4. Затягивание болтов крепления крыла производите моментом 5 Нм.
5. На внутреннюю поверхность крыла нанесите слой антикоррозионной защиты.
6. Установите боковые повторители поворотов.
7. Установите и привинтите винтами брызговик крыла.
8. Установите и привинтите винтами облицовку ниши колеса.
9. Установите передний бампер.
