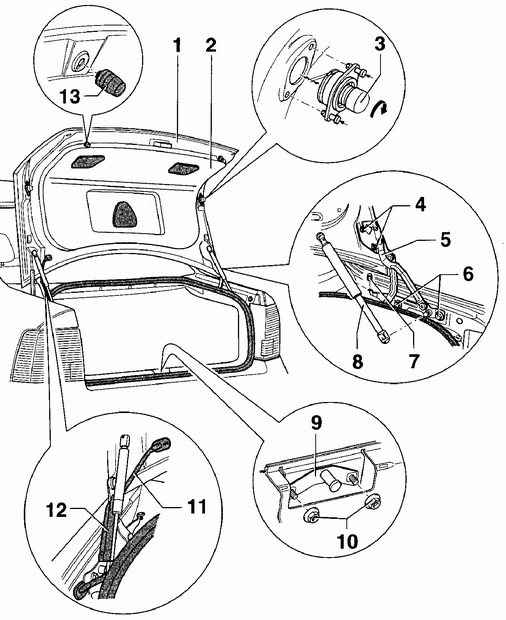

12.28. Крышка багажникаЭлементы крепления крышки багажника
1 – крышка багажника,
2 – обивка крышки багажника,
3 – буфер,
4 – гайки, 25 Нм,
5 – шарнир крышки багажника,
6 – болт, 20 Нм,
7 – резиновый буфер, |
8 – пневматическая опора,
9 – пластина замка,
10 – гайка, 7 Нм,
11 – электропроводка,
12 – кожух шарнира,
13 – резиновый буфер
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите обивку крышки багажника.
|
| 2. Отсоедините электрические разъемы в крышке
багажника.
|
| 3. Привяжите к электропроводке тонкий длинный
шнур и извлеките электропровод ку из крышки багажника. Отвяжите шнур
и оставьте его в крышке багажника. В дальнейшем шнур потребуется для
затягивания электропроводки в крышку багажника.
|
| 4. Используя маркер или карандаш, отметьте расположение
петель шарниров на крышке багажника.
|
| 5. Попросите помощника поддержать крышку багажника
в открытом положении и снимите пневматический упор крышки багажника.
|
| 6. Отвинтите крепление шарниров от крышки багажника
и снимите крышку багажника с автомобиля.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите крышку багажника на автомобиль
и в соответствии с ранее сделанной маркировкой привинтите к крышке
багажника шарниры.
|
| 2. Проверьте и при помощи шарниров отрегулируйте
зазоры между крышкой багажника и остальными элементами кузова. Затяните
гайки крепления шарниров к крышке багажника моментом 20 Нм.
|
| 3. Привяжите электропроводку к шнуру и за
шнур втяните электропроводку в крышку багажника. Отвяжите шнур и подсоедините
электрический разъем к крышке багажника.
|
| 4. Закрепите пневматический упор на крышке багажника.
|
5. Струей воды проверьте, не протекает ли багажник:
– один человек с фонариком должен находиться
внутри багажника,
– второй человек должен направлять струю воды
на багажник. |
| 6. В случае обнаружения протекания багажника
следует при помощи шарниров и пластины замка немного опустить крышку
багажника.
|
| 7. Если на уплотнении багажника имеются трещины,
замените его. |
| 8. Для защиты уплотнения нанесите на него тонкий
слой специального средства. |
| 9. Установите обивку крышки багажника.
|
| 10. Во время движения автомобиля, проверьте,
не возникают ли колебания крышки багажника.
|
|
|
|
