12.30. Регулировка положения крышки багажника/задней двери

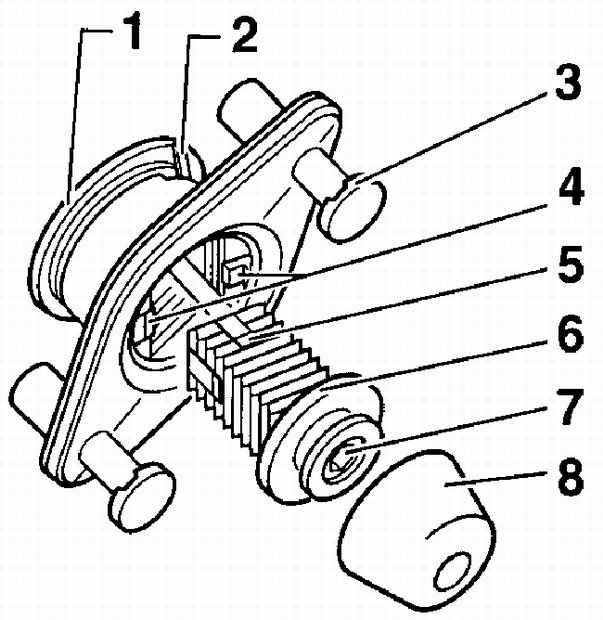

Детали упора задней двери

1 – втулка с левой резьбой,
2 – распорная втулка,
3 – тифт с выемкой,
4 – выступы,
5 – выемка для выступа,
6 – задвижка,
7 – винт,
8 – резиновый буфер

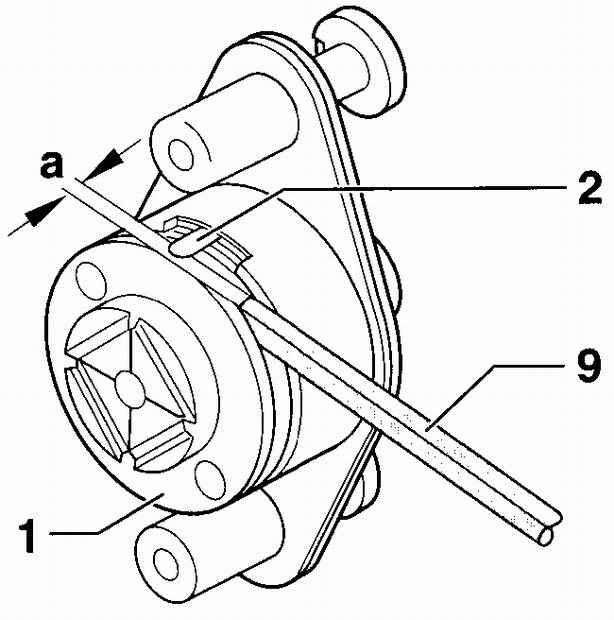

Регулировка буфера задней двери

1 – втулка с левой резьбой,
2 – ребро прокладки,
9 – естигранный ключ 3 мм

Зазор а=3 мм.

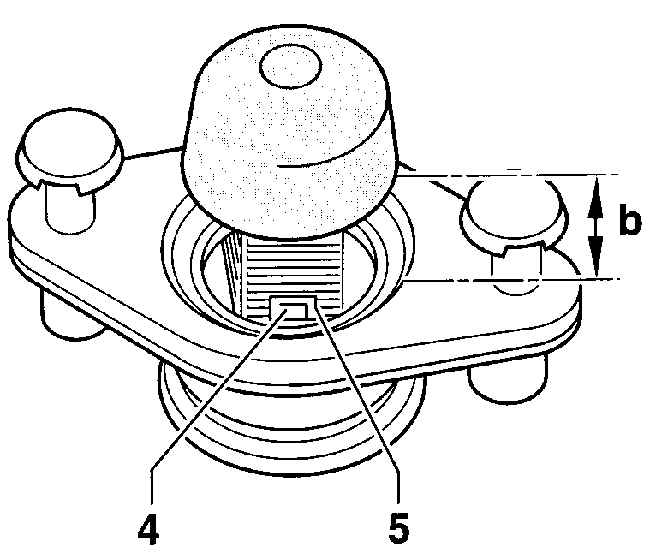

Установка выступов задвижки

4 – выступы,
5 – выемка в задвижке

Зазор b=10 мм.

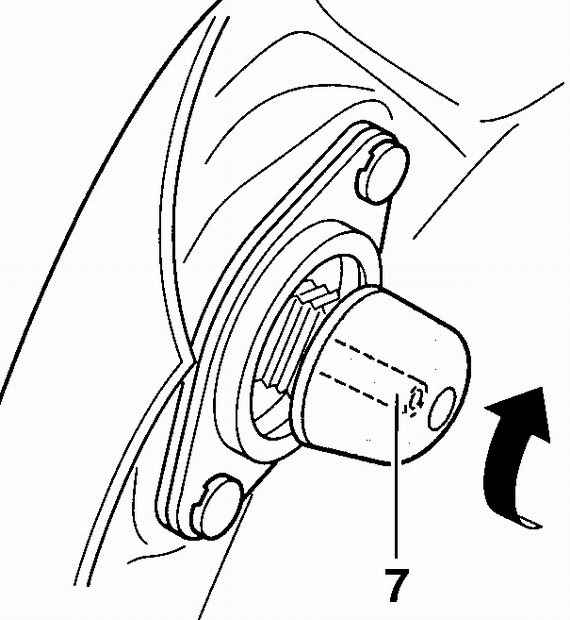

Окончательная регулировка буфера задней двери

7 – винт

Крышка багажника/задняя дверь должны быть установлены таким образом, чтобы в закрытом состоянии зазор по периметру крышки багажника/задней двери был одинаковым по всей длине. Также при закрытии крышка багажника/задняя дверь должна находиться на одном уровне с остальными деталями кузова.

Предупреждение

Регулировку положения крышки багажника /задней двери необходимо производить на автомобиле, стоящем на колесах.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие отвертки, извлеките штифт с выемкой и снимите буфер с крышки багажника.

2. Снимите резиновый буфер, затем, используя трехмиллиметровый шестигранный ключ, завинтите винт крепления до упора и отрегулируйте резьбовую втулку так, чтобы обеспечить зазор, равный 3 мм, как показано на рис. Регулировка буфера задней двери.

3. Ребро прокладки должно войти в контакт с резьбовой втулкой.

4. Установите на место резиновый буфер.

5. Извлеките задвижку и установите ее таким образом, чтобы выступы (4) вошли в выемку (5) задвижки, см. рис. Установка выступов задвижки. Расстояние между корпусом буфера и основанием резинового буфера должно составлять 10 мм.

6. Плавно закройте заднюю дверь и откройте ее снова, после чего моментом 1 Нм затяните винт крепления упора, см. рис. Окончательная регулировка буфера задней двери).
