12.33. Цилиндр замка передней двери

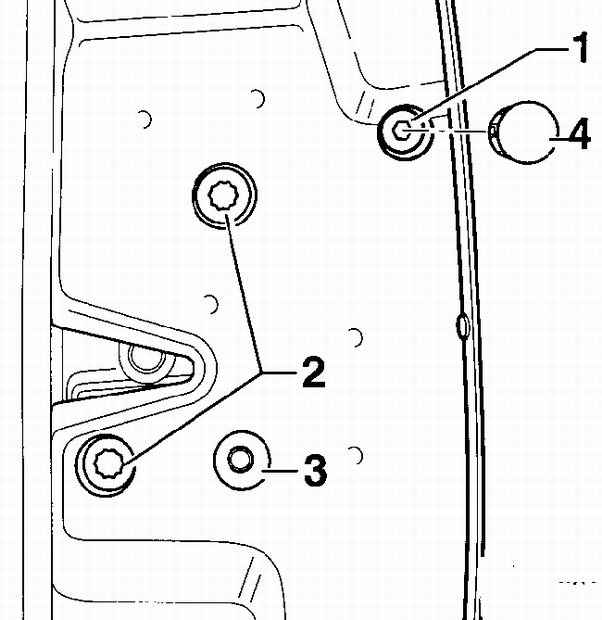

Расположение болтов крепления замка и цилиндра замка передней двери

1 – болт крепления цилиндра замка,
2 – болты крепления замка,
3 – центрирующий болт замка двери,
4 – защитный колпачок

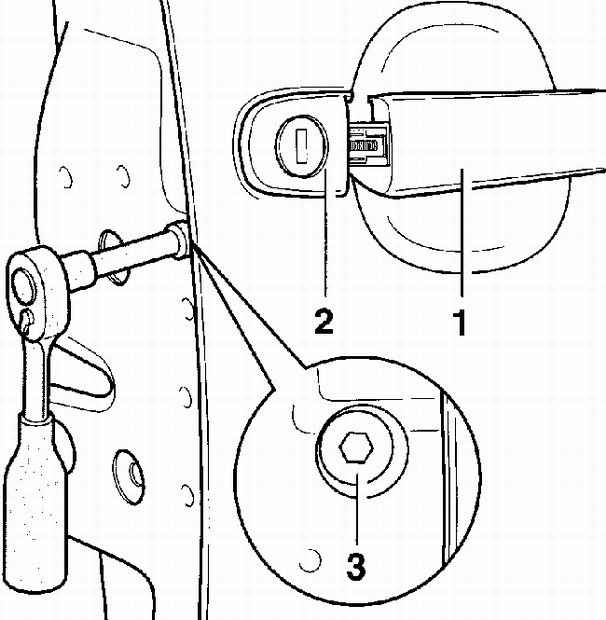

Отвинчивание болта крепления цилиндра замка передней двери

1 – ручка открытия двери,
2 – цилиндр замка передней двери,
3 – болт крепления цилиндра замка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте переднюю дверь и снимите защитный колпачок с болта, расположенного около цилиндра замка передней двери, см. рис. Расположение болтов крепления замка и цилиндра замка передней двери.

2. Потяните ручку открытия двери от двери и зафиксируйте ее в этом положении.

3. До упора вывинтите болт, крепящий цилиндр замка двери,
см. рис. Отвинчивание болта крепления цилиндра замка передней двери.

4. С правой стороны ручки открытия двери снимите с двери корпус цилиндра замка с цилиндром замка.

Установка

Установка производится в последовательности, обратной снятию.
