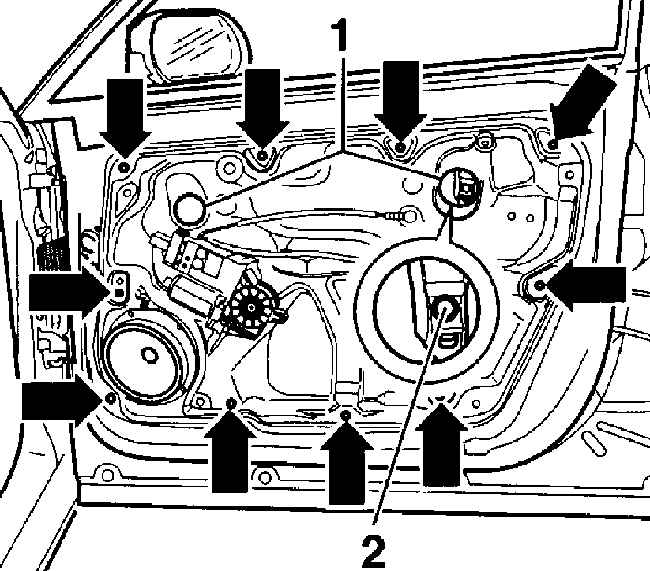

12.37. Стекло двериПередняя дверь со снятой обивкой двери
|
|
1 – технологические заглушки,
2 – болт
Стрелками показано расположение винтов крепления кронштейна с агрегатами
к двери.
|

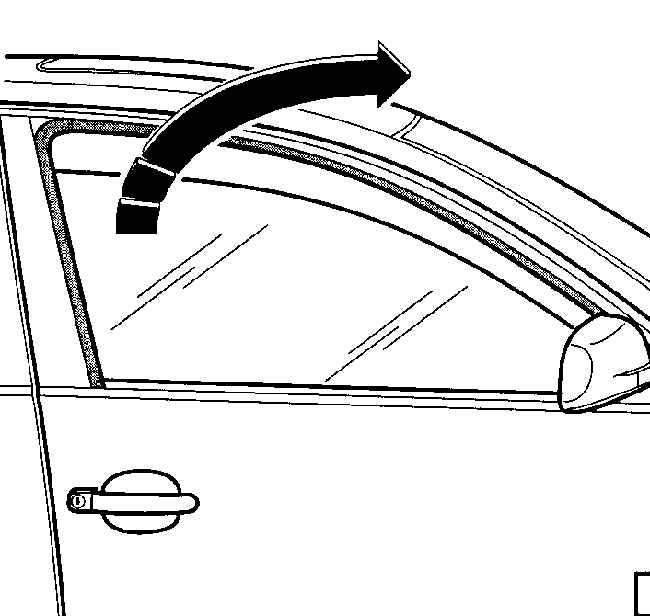

Направление снятия стекла из двери

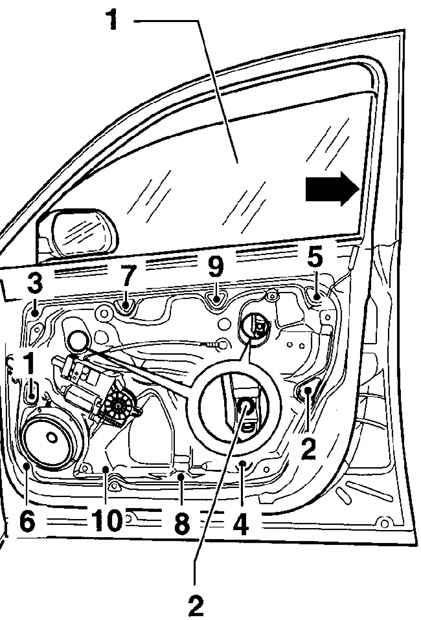

Установка стекла двери
|
|
1 – стекло двери,
2 – винт крепления фиксатора стекла
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите внутреннюю обивку двери.
|
| 2. Снимите технологические заглушки (1), закрывающие
отверстия во внутренней части двери, см. рис. Передняя
дверь со снятой обивкой двери. |
3. Опустите стекло двери настолько, чтобы открылся
доступ к болтам крепления стекла.
Предупреждение
 Если электрические
стеклоподъемники не работают, опустите стекло двери вручную.
|
| 4. Ослабьте болт (2) (см. рис. Передняя
дверь со снятой обивкой двери) и освободите фиксаторы, крепящие стекло
к стеклоподъемнику. |
| 5. Приподнимая заднюю часть стекла и одновременно
поворачивая его, извлеките стекло наружу из оконного проема двери,
см. рис. Направление снятия стекла из
двери. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. В последовательности, обратной снятию,
установите стекло в дверь и закрепите его на фиксаторах. При этом
фиксаторы должны располагаться на уровне технологи ческих отверстий.
|
| 2. Переместите стекол назад, вставьте его в
направляющую и зафиксируйте винтами (2), затянув их моментом 10 Нм,
см. рис. Установка стекла двери. |
| 3. Установите технологические заглушки.
|
| 4. Установите внутреннюю обивку двери.
|
|
|
|
