12.45. Нижняя отделка панели приборов со стороны водителя

Элементы крепления нижней отделки передней стойки со стороны водителя

1 – заглушка,
2 – винт,
3 – винт,
4 – панель отделки

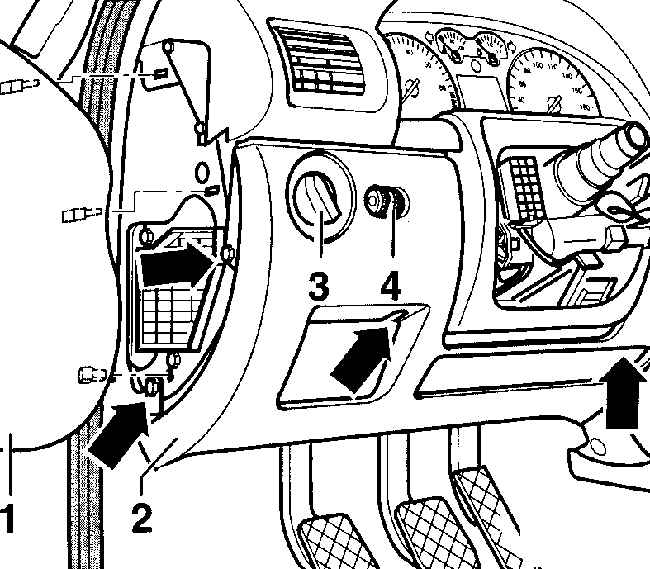

Снятие нижней отделки панели приборов со стороны водителя

1 – боковая декоративная накладка,
2 – нижняя отделка панели приборов со стороны водителя,
3 – переключатель света фар,
4 – корректор света фар

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заглушки, закрывающие винты, см. рис. Элементы крепления нижней отделки передней стойки со стороны водителя.

2. Вывинтите винты, крепящие нижнюю панель отделки.

3. Переместите вперед нижнюю панель отделки и извлеките ее из-под декоративной накладки порога двери и снимите с автомобиля.

4. Снимите боковую декоративную накладку панели приборов со стороны водителя, см. рис. Снятие нижней отделки панели приборов со стороны водителя.

5. Отвинтите винты, крепящие нижнюю панель отделки панели приборов со стороны водителя (стрелки), см. рис. Снятие нижней отделки панели приборов со стороны водителя.

6. Снимите нижнюю панель отделки и отсоедините электрические разъемы от переключателя света фар и корректора света фар.

Установка

Установка производится в последовательности, обратной снятию.
