12.46. Вещевой ящик

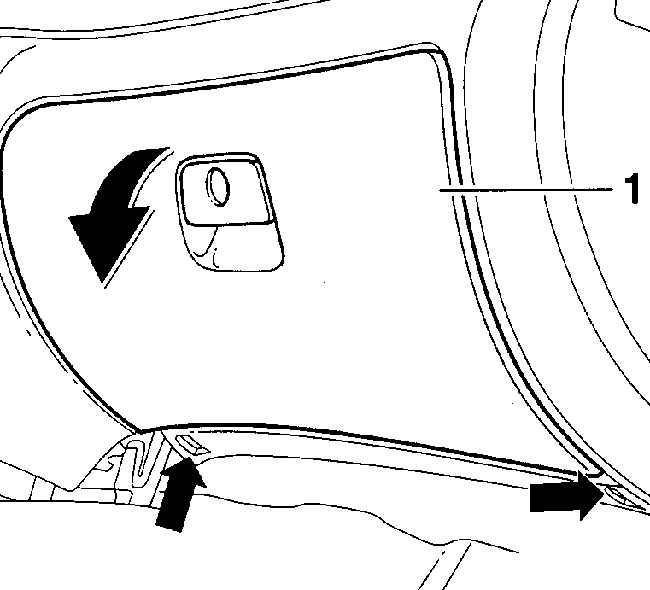

Расположение винтов крепления нижней части вещевого ящика (стрелки)

1 – крышка вещевого ящика

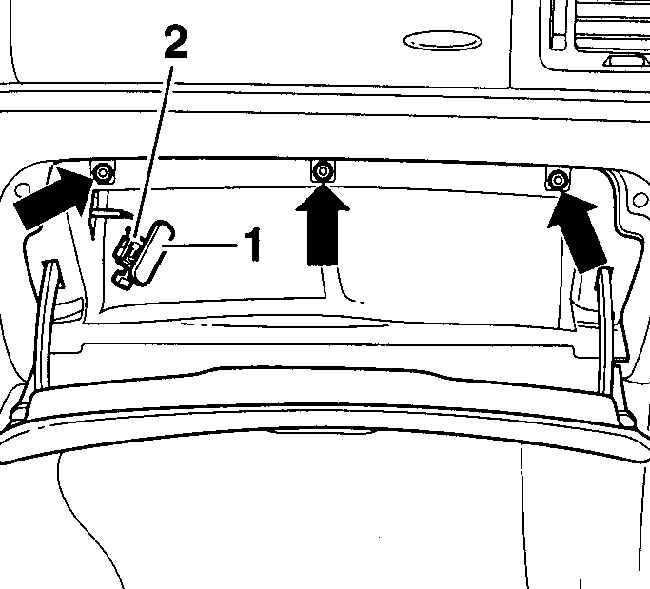

Расположение винтов (стрелки) крепления верхней части вещевого ящика

1 – фонарь подсветки вещевого ящика,
2 – электрический разъем

Снятие

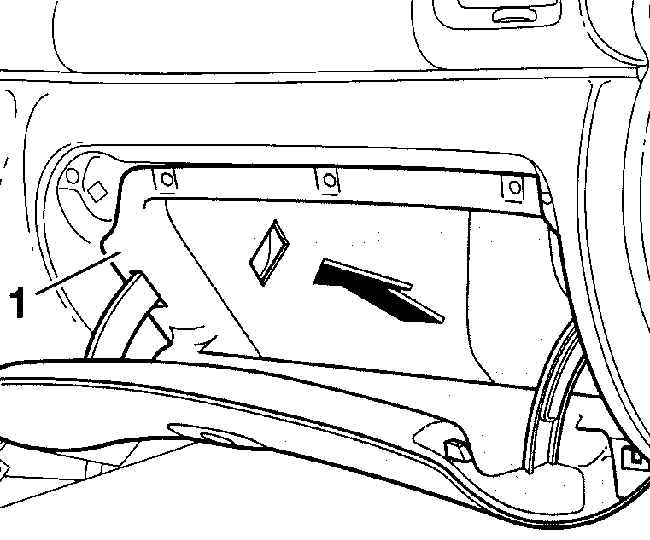

Извлечение вещевого ящика в сборе (1) из панели приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вывинтите винты, расположенные по краям в нижней части вещевого ящика, см. рис. Расположение винтов крепления нижней части вещевого ящика (стрелки).

2. Откройте крышку вещевого ящика.

3. Вывинтите верхние винты крепления вещевого ящика, см. рис. Расположение винтов (стрелки) крепления верхней части вещевого ящика.

4. Используя лезвие отвертки, с верхней стороны снимите фонарь подсветки вещевого ящика.

5. Отсоедините электрический разъем от фонаря подсветки вещевого ящика.

6. Извлеките вещевой ящик в сборе из панели приборов, см. рис. Извлечение вещевого ящика в сборе (1) из панели приборов.

Установка

Установка производится в последовательности, обратной снятию.
