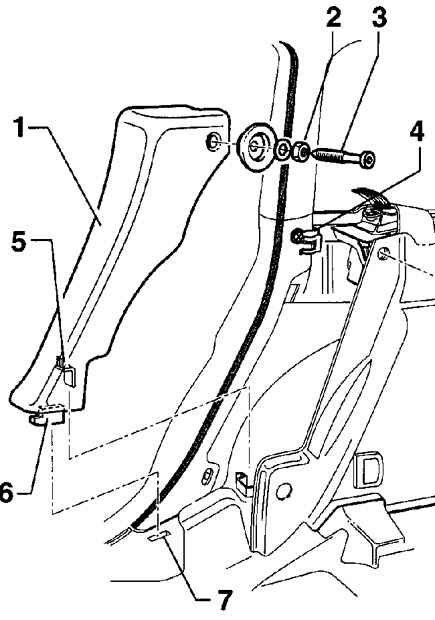

12.50. Накладки пороговЭлементы внутренней отделки проема задней двери
|
|
1 – декоративная накладка,
2 – гайка,
3 – винт с предохранителем,
4 – зажим,
5 – фиксатор,
6 – выступ фиксатора,
7 – накладка порога
|

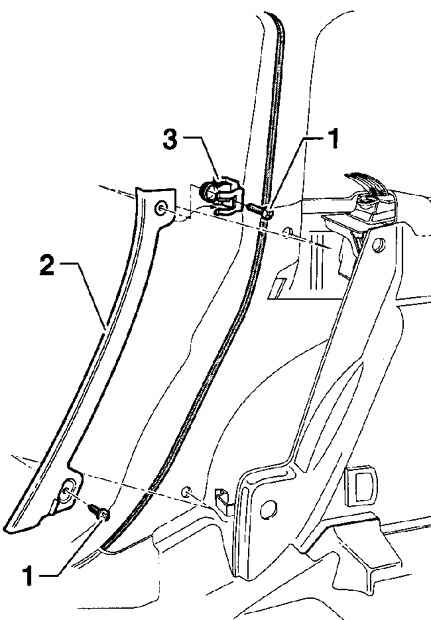

Элементы крепления обивки задней стойки
|
|
1 – винт,
2 – обивка,
3 – зажим
|

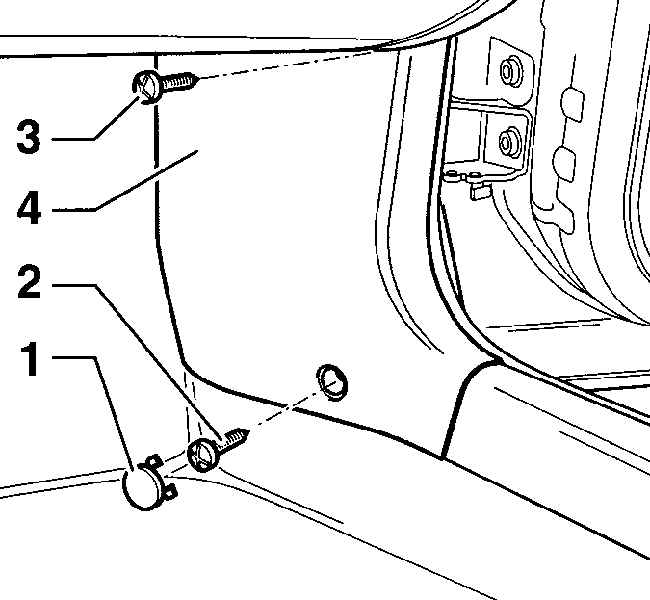

Элементы крепления отделки нижней части передней стойки
|
|
1 – заглушка,
2 – винт,
3 – винт,
4 – панель отделки
|

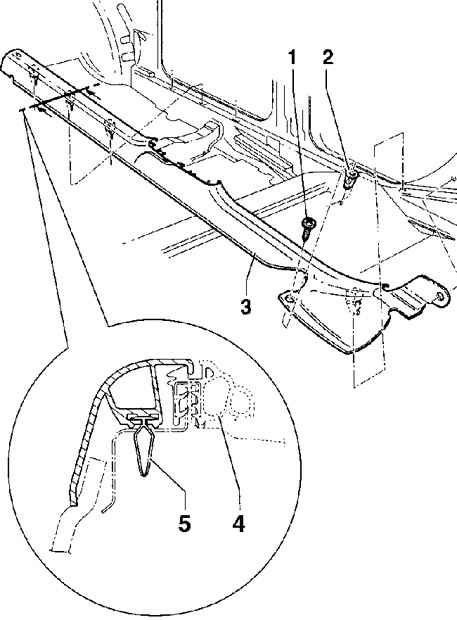

Элементы крепления накладки порога
|
|
1 – винт,
2 – пластиковая гайка,
3 – накладка порога,
4 – уплотнитель двери,
5 – зажим
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Освободите фиксаторы и наклоните спинку
заднего сидения вперед.
|
| 2. Ослабьте гайку (2) и вывинтите болт (3)
с предохранителем, см. рис. Элементы внутренней
отделки проема задней двери. |
| 3. Извлеките верхнюю часть декоративной накладки
из зажима (4), затем в нижней части освободите выступ фиксатора (6)
из накладки порога (7) и снимите декоративную накладку (1) вместе
с фиксатором (5). |
| 4. Вывинтите винты (1), крепящие обшивку (2)
задней стойки, см. рис. Элементы крепления
обивки задней стойки. |
| 5. Снимите нижнюю отделку передней стойки, для
чего снимите заглушки, закрывающие винты, затем вывинтите винты и,
потянув вперед, извлеките отделку из-под накладки порога и снимите
ее с автомобиля, см. рис. Элементы крепления
отделки нижней части передней стойки. |
| 6. Отвинтите винт (1), крепящий заднюю часть
накладки порога, см. рис. Элементы крепления
накладки порога. |
| 7. Потянув вверх, освободите зажимы, крепящие
накладку порогов к кузову автомобиля, и снимите накладку порогов из
автомобиля. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой проверьте состояние зажимов
накладки порогов и пластиковых гаек и, при необходимости, замените
их.
|
| 2. Установка производится в последовательности,
обратной снятию. |
| 3. Проверьте правильность расположения уплотнителя
двери.
|
|
|
|
