12.7. Передний бампер

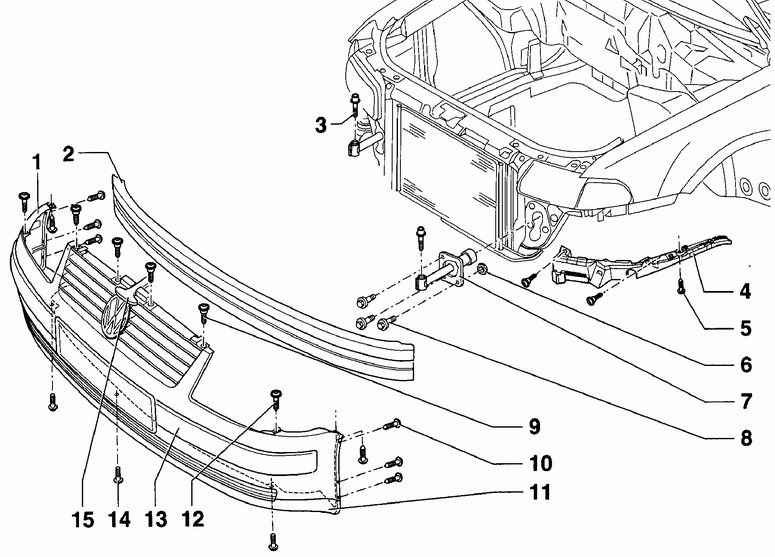

Передний бампер

1 – накладка переднего бампера,
2 – кронштейн бампера,
3 – болты 2 шт., 20 Нм,
4 – боковой направляющий кронштейн,
5 – винты 6 шт., 2 Нм,
6 – гайки 2 шт.,
7 – крепежный элемент бампера,
8 – болты 7 шт., 50 Нм,
9 – винты 4 шт., 3 Нм,
10 – винты 8 шт., 2 Нм,
11 – спойлер,
12 – винты, 2 шт.,
13 – амортизирующая накладка,
14 – винты 3 шт., 2 Нм,
15 – рычаг разблокировки капота

Предупреждение

Снятие бампера необходимо производить, перемещая его вперед параллельно боковому направляющему кронштейну 4.

Спойлер 11 крепится к накладке бампера и снимается вместе с ней.

Амортизирующая накладка 13 крепится к накладке бампера.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите фары и передние указатели поворотов.
2. Отсоедините рычаг блокировки капота от замка открытия капота.
3. Вывинтите винты крепления накладки бампера (9, 10 и 14), см. рис. Передний бампер.
4. Потянув вперед, снимите накладку бампера с боковых направляющих кронштейнов.
