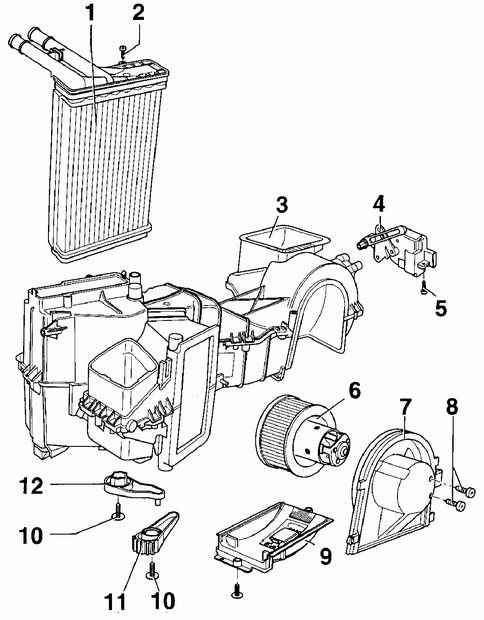

13.3. Панель управления отопителемБлок отопителя
1 – радиатор отопителя,
2 – винт,
3 – коробка распределения потоков воздуха,
4 – исполнительный электродвигатель переключающего клапана "свежий/рециркулируемый
воздух",
5 – винт, |
6 – вентилятор отопителя,
7 – кожух вентилятора отопителя,
8 – винт,
9 – блок резисторов с защитой от перегрева,
10 – винт,
11 – рычаг центральной заслонки,
12 – рычаг заслонки, управляющей температурой воздуха
|

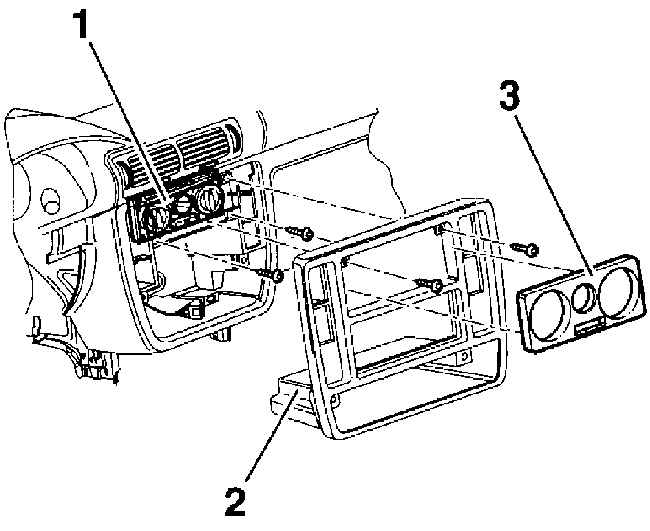

Элементы панели управления отопителем
1 – блок управления отопителем,
2 – панель отопителя,
3 – декоративная накладка панели отопителя
|
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите декоративную накладку панели управления
отопителем, см. рис. Элементы панели управления
отопителем. |
| 2. Отвинтите два винта и снимите панель отопителя.
|
| 3. Из гнезда в панели приборов извлеките блок
управления отопителем вместе с подсоединенными к нему тросами.
|
| 4. Установка производится в последовательности,
обратной снятию. |
|
|
|
