13.5. Блок управления отопителем

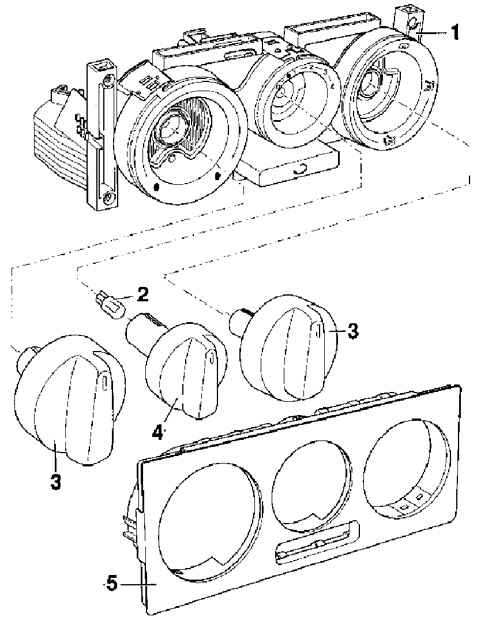

Блок управления отопителем

1 – корпус блока управления отопителем,
2 – лампа подсветки,
3 – боковые поворотные ручки,
4 – центральная поворотная ручка,
5 – декоративная накладка панели управления отопителем

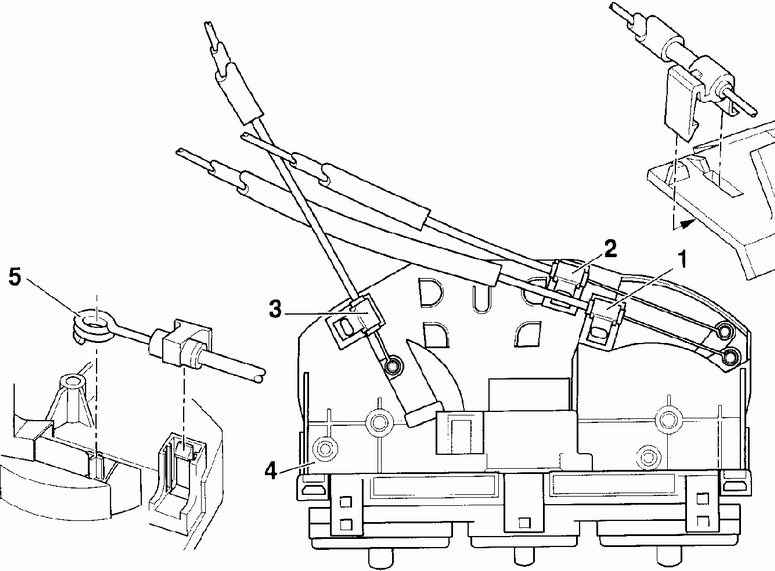

Троса управления системой отопления и вентиляции

1 – трос с оболочкой белого цвета, управляющий заслонкой "в ноги/размораживание",
2 – трос с оболочкой черного цвета, управляющий центральной заслонкой,
3 – трос с оболочкой красного цвета, управляющий заслонкой, регулирующей температуру подаваемого в салон воздуха,
4 – блок управления системой отопления и вентиляции,
5 – элементы крепления троса и оболочки троса

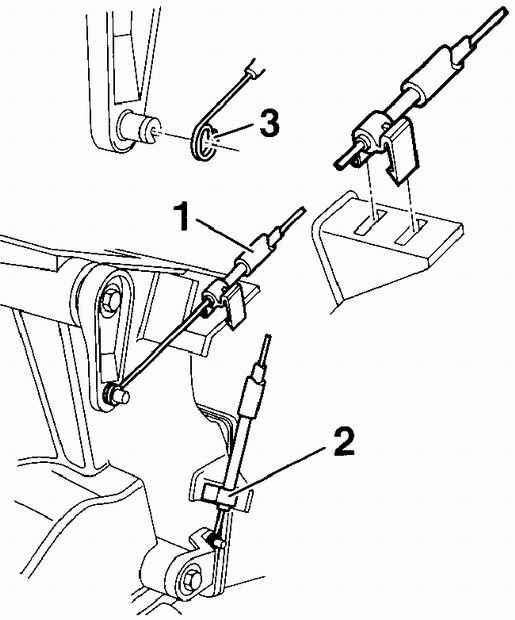

Крепление тросов управления к блоку отопителя


1 – трос с оболочкой черного цвета, управляющий центральной заслонкой,
2 – трос с оболочкой белого цвета, управляющий заслонкой температуры воздуха,
3 – закругленный конец троса

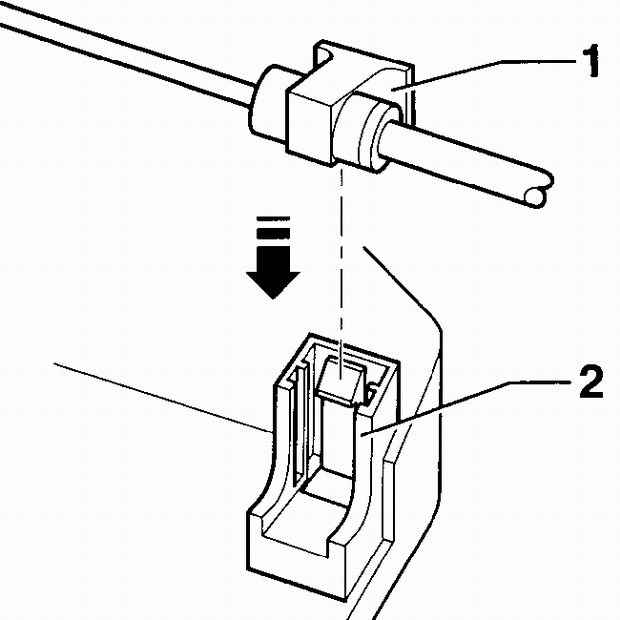

Крепление оболочки троса управления блоком отопителя

1 – держатель,
2 – корпус фиксатора

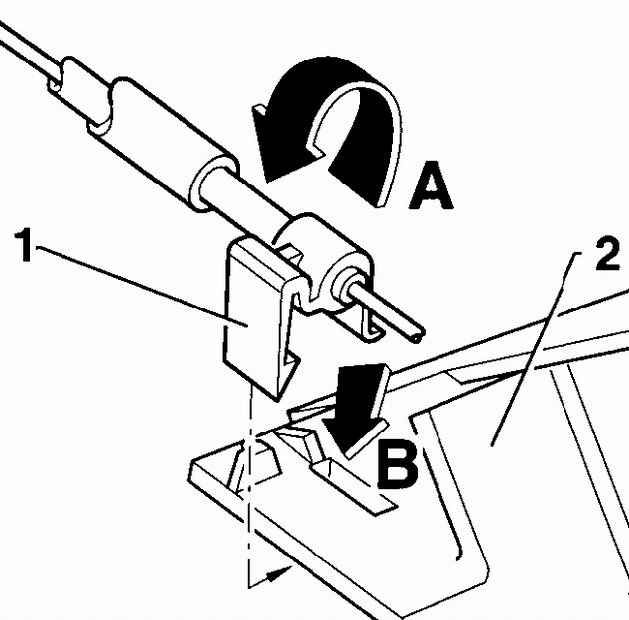

Крепления троса управления заслонкой температуры воздуха

1 – держатель,
2 – корпус отопителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Извлеките блок управления отопителем из панели приборов.
2. Снимите пластиковые или металлические зажимы, крепящие оболочки тросов управления к корпусу блока управления.
3. Снимите закругленные концы тросов с рычагов блока управления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите закругленные концы тросов на рычаги блока управления, затем закрепите оболочки тросов зажимами.
2. Для крепления оболочки троса управления вставьте держатель троса (1) в корпус фиксатора (2) до защелкивания держателя троса, см. рис. Крепление оболочки троса управления блоком отопителя.
3. Для крепления оболочки троса, управляющего заслонкой температуры вставьте ножку держателя (1) в паз (В) и, повернув его против часовой стрелки (А), зафиксируйте на корпусе блока отопителя, см. рис. Крепления троса управления заслонкой температуры воздуха.
