13.6. Блок резисторов отопителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю отделку панели приборов со стороны пассажира.
2. Отсоедините электрический разъем от блока резисторов.

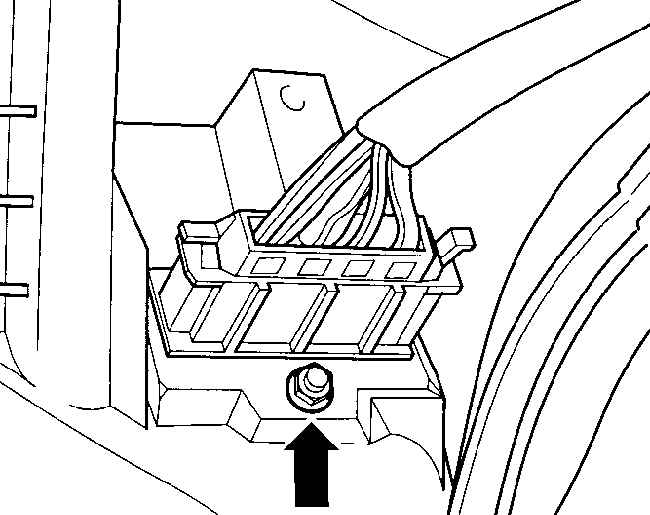

	3. Отвинтите блок резисторов и снимите его с отопителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите на сопрягаемые поверхности блока резисторов и блока отопителя специальный герметик VW-АMV 17600005.

2. Установите блок резисторов на блок отопителя и привинтите его.

3. Подсоедините к блоку резисторов многоконтактный электрический разъем.

4. Установите нижнюю отделку панели приборов со стороны пассажира.
