14.17. Устройства внешнего освещения

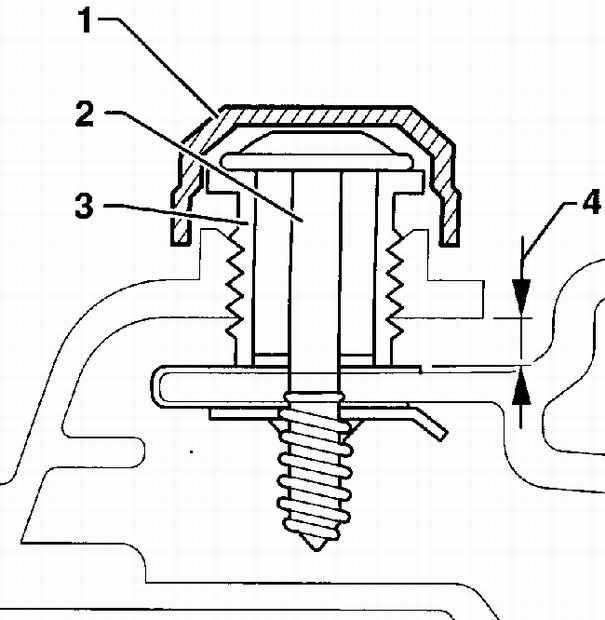

Узел регулировки зазоров по периметру фары

1 – заглушка,
2 – винт крепления фары,
3 – регулировочная резьбовая втулка,
4 – при основной регулировке размер равен 3,5 ± 2,5 мм

Фара

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Корпус фары не разборный и при наличии дефектов корпус фары необходимо заменить в сборе.
2. Снимите передний указатель поворотов.

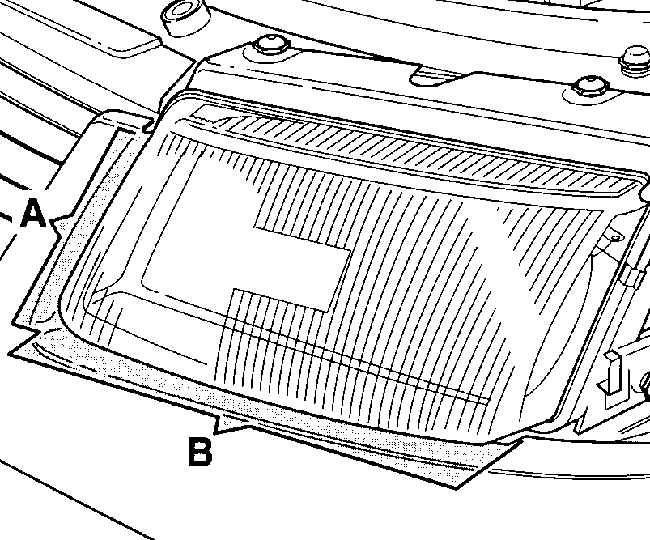

3. Для того, чтобы не повредить лакокрасочное покрытие при снятии фары, липкой лентой заклейте детали под фарой (В) и со стороны решетки радиатора (А).
4. Отсоедините от фары электрические разъемы.
5. Отсоедините электрический разъем от электродвигателя корректора света фар.

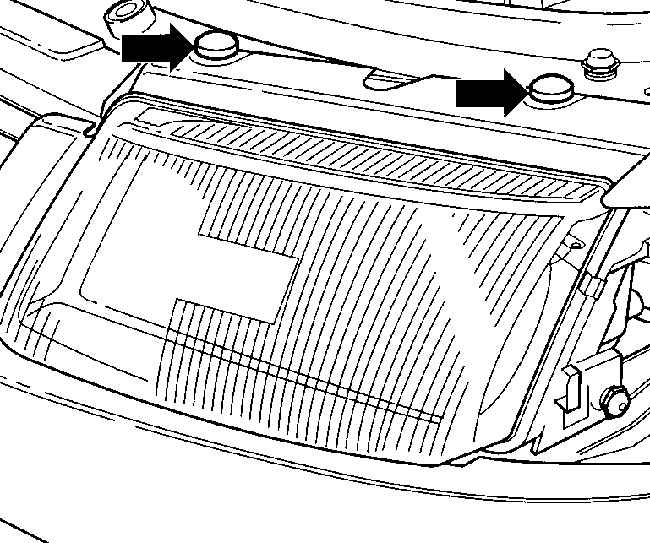

6. Используя лезвие отвертки, снимите заглушки, закрывающие верхние болты крепления фары.

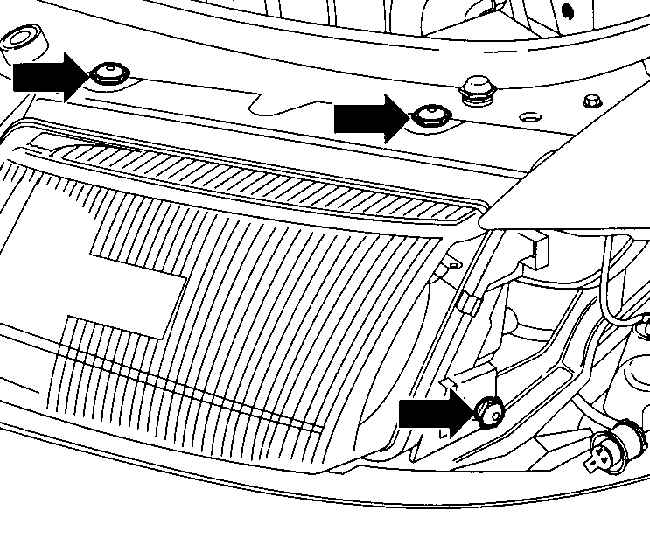

7. Отвинтите три болта крепления фары.
8. Переместите фару к наружной стороне автомобиля.
9. Потянув вперед, снимите фару с автомобиля. При необходимости отожмите фиксатор фары от решетки радиатора.
10. Соблюдая осторожность, установите фару в гнездо в передней части кузова. При необходимости отжимайте фиксатор фары от решетки радиатора.
11. Переместите фару к центру автомобиля.
12. Ввинтите и незначительно, моментом 3,5 Нм, затяните винты крепления фары.
13. Проверьте равномерность зазоров по периметру фары и, при необходимости, отрегулируйте положение фары.
14. Для регулировки положения фары ослабьте три болта крепления фары настолько, чтобы фару можно было передвигать.
15. Регулировку зазоров производите, ввинчивая или вывинчивая регулировочную втулку (3) гаечным ключом на 17 мм, см. рис. Узел регулировки зазоров по периметру фары.
16. Затяните винты крепления фары моментом 3,5 Нм и проверьте зазоры по периметру фары.
17. Закройте верхние винты крепления фары заглушками.
18. Подсоедините к фаре электрические разъемы.
19. Установите на место передний указатель поворотов.
20. Проверьте и, при необходимости отрегулируйте свет фар.

Передний указатель поворотов

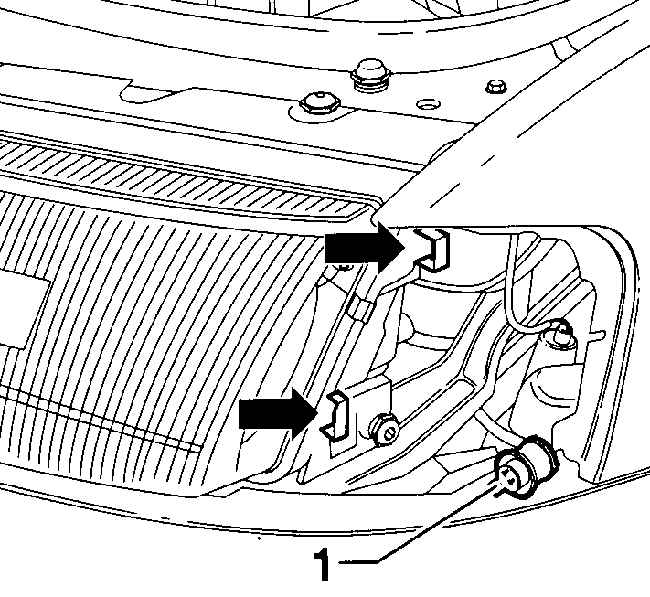

Расположение направляющих (стрелки) на фаре для установки стопорных выступов переднего указателя поворотов

1 – электрический разъем переднего указателя поворотов

Место крепления переднего указателя поворотов подпружиненной петлей



Предупреждение

Перед снятием правого переднего указателя поворотов снимите воздухозаборник.


ПОРЯДОК ВЫПОЛНЕНИЯ

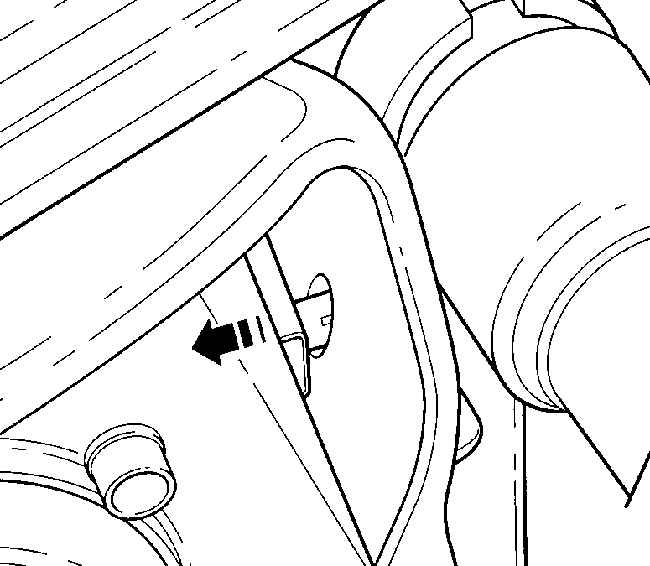

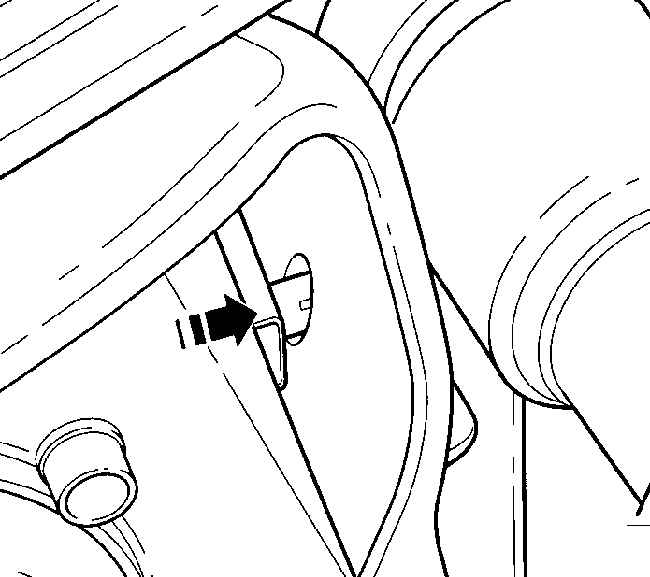

1. Потяните назад подпружиненную петлю, закрепленную на корпусе указателя поворотов до ее отсоединения, см. рис. Место крепления переднего указателя поворотов подпружиненной петлей.
2. Потянув вперед, снимите передний указатель поворотов с автомобиля.
3. Отсоедините электрический разъем переднего указателя поворотов.
4. При необходимости замените лампочку переднего указателя поворотов.
5. Подсоедините электрический разъем переднего указателя поворотов, см. рис. Расположение направляющих (стрелки) на фаре для установки стопорных выступов переднего указателя поворотов.

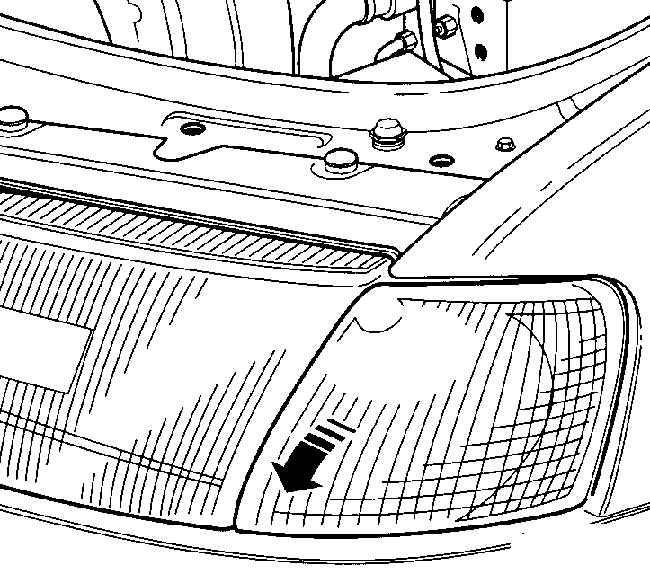

6. Вставьте передний указатель поворотов на место и до упора переместите его назад. Обратите внимание на то, чтобы стопорные выступы, которые укреплены на корпусе, вошли в направляющие фары и в крыло, см. рис. Расположение направляющих (стрелки) на фаре для установки стопорных выступов переднего указателя поворотов.
7. Потяните назад подпружиненную петлю и закрепите ее в середине канавки держателя.

Задний фонарь

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите держатель ламп заднего фонаря.

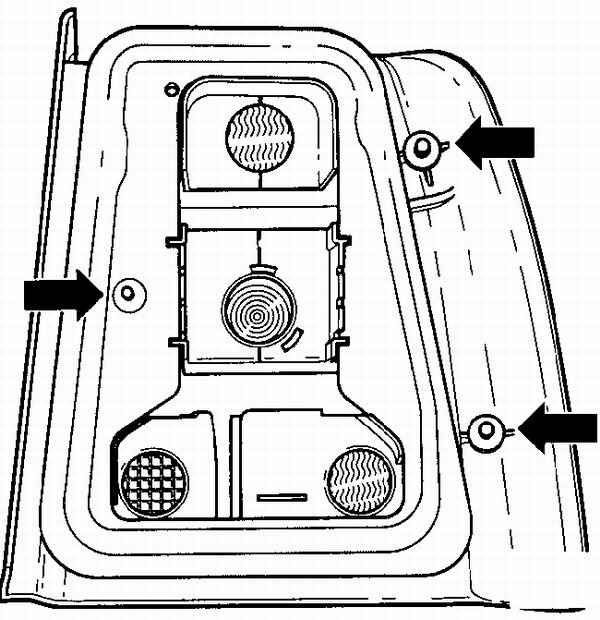

2. Отвинтите три гайки крепления заднего фонаря и, перемещая его назад, снимите с автомобиля.
3. Проверьте состояние уплотнения заднего фонаря и, при наличии повреждений, замените его.
4. Вставьте задний фонарь на место и закрепите его гайками, затянув их моментом 3 Нм.
5. Установите держатель ламп заднего фонаря.
