14.29. Двигатель стеклоочистителя ветрового стекла

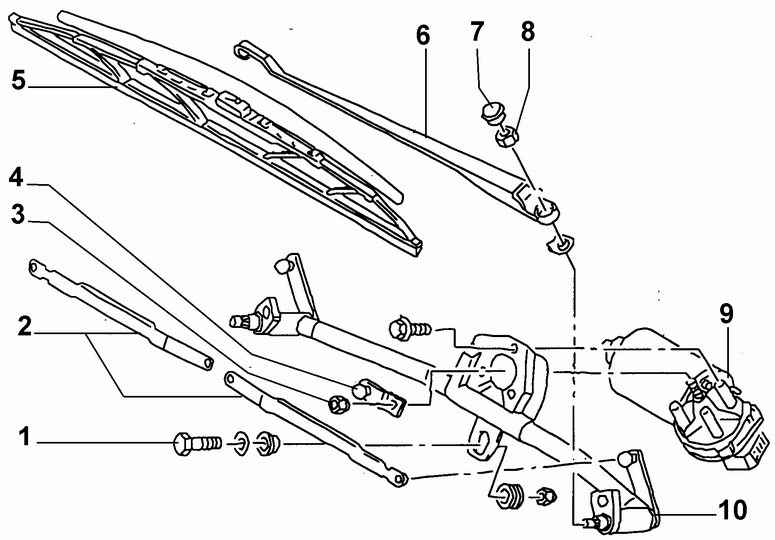

Стеклоочиститель ветрового стекла

1 – болт,
2 – тяги,
3 – гайка,
4 – кривошип,
5 – щетка стеклоочистителя,
6 – рычаг стеклоочистителя,
7 – колпачок,
8 – гайка,
9 – двигатель,
10 – кронштейн

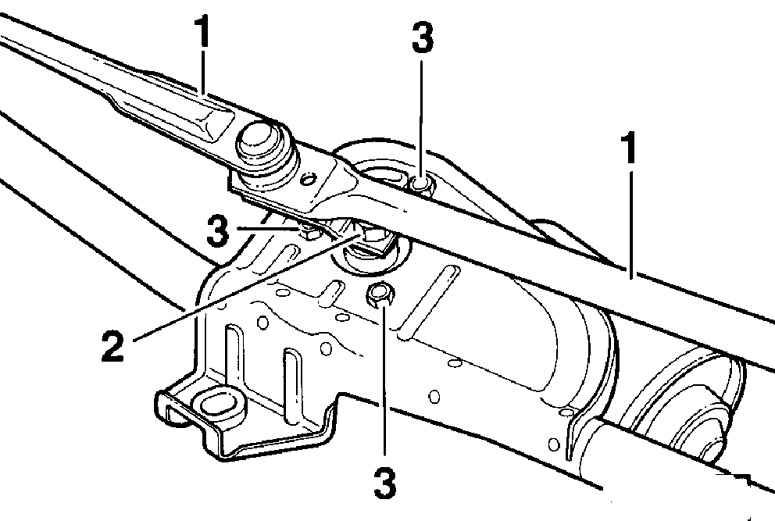

Элементы привода механизма стеклоочистителя


1 – тяги стеклоочистителя,
2 – кривошип двигателя,
3 – болты крепления двигателя стеклоочистителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание и снимите провод массы с аккумулятора.
2. Снимите рычаги стеклоочистителей.
3. Снимите решетку воздухозаборника.

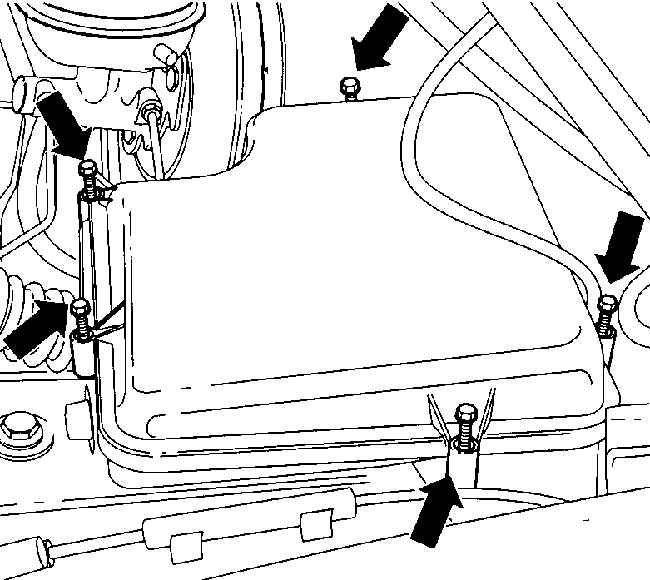

4. Отвинтите винты и снимите крышку электронного блока под ветровым стеклом.

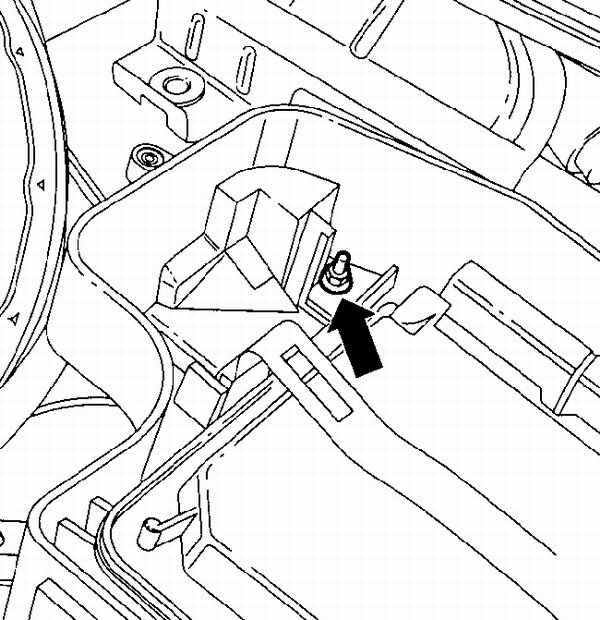

5. Отвинтите гайку, расположенную внутри электронного блока.

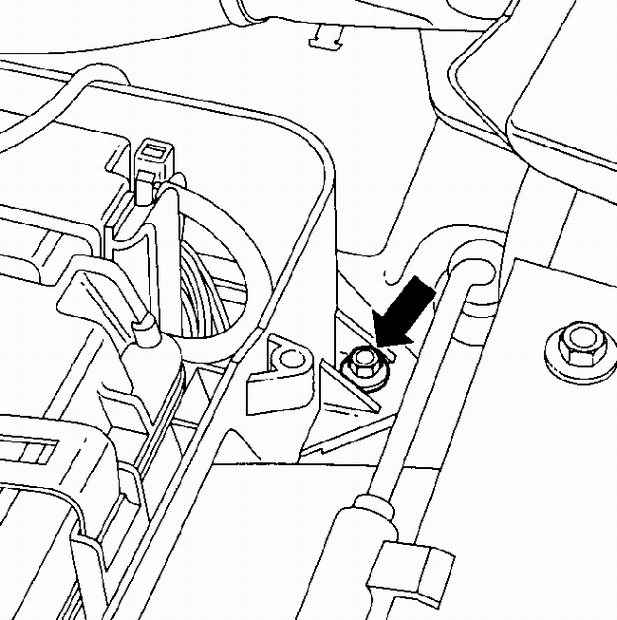

6. Отвинтите гайку, расположенную сбоку электронного блока, приподнимите блок с резиновой прокладки и переместите его вперед.
7. Отсоедините многоконтактный электрический разъем от двигателя стеклоочистителей.

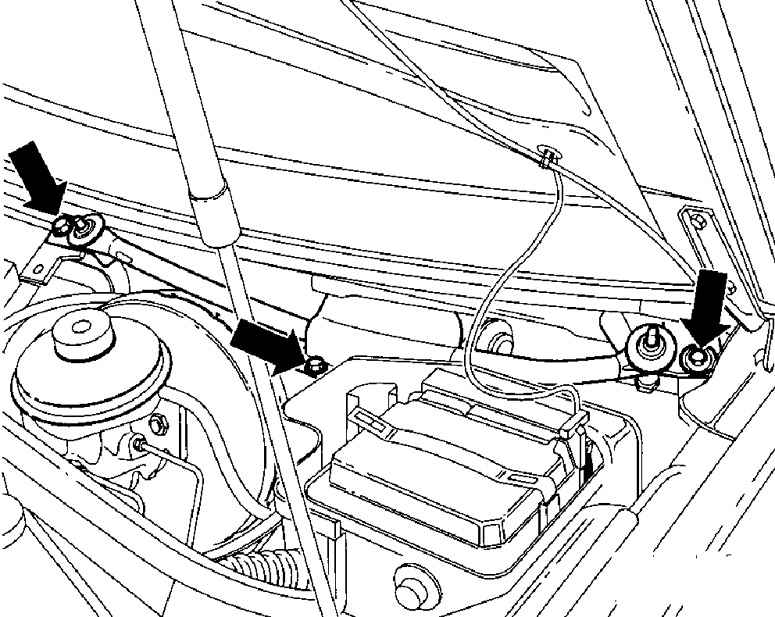

8. Отвинтите три болта, крепящие механизм стеклоочистителей к кузову автомобиля и снимите механизм стеклоочистителей с автомобиля.
9. Снимите тяги стеклоочистителей с кривошипа двигателя, см. рис. Элементы привода механизма стеклоочистителя.
10. Отвинтите гайку крепления кривошипа к валу электродвигателя, при этом удерживайте кривошип от проворачивания. Перемещая кривошип в стороны, снимите его с посадочного конуса вала электродвигателя.
11. Отвинтите три болта и снимите двигатель с кронштейна стеклоочистителей.

Установка

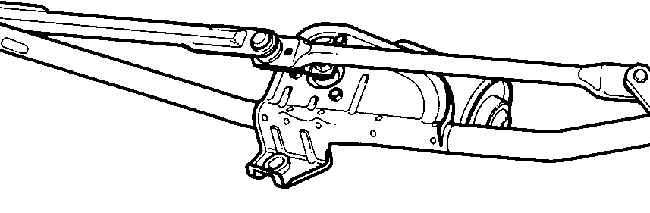

Кривошип с тягами стеклоочистителя


ПОРЯДОК ВЫПОЛНЕНИЯ
1. При установке нового двигателя стеклоочистителя установите его в исходное положение. Для этого подсоедините к двигателю стеклоочистителя многоконтактный электрический разъем и подсоедините провод массы к аккумулятору. Включите и выключите режим работы стеклоочистителей, при этом двигатель стеклоочистителя установится в исходное положение. Снимите провод массы с аккумулятора и отсоедините от электродвигателя стеклоочистителя электрический разъем.
2. Установите электродвигатель на механизм стеклоочистителей и закрепите болтами, затянув их моментом 10 Нм.
3. Установите на вал электродвигателя кривошип в такое положение, чтобы он находился на одной линии с тягами стеклоочи стителей (см. рис. Кривошип с тягами стеклоочистителя). Затяните гайку крепления кривошипа моментом 20 Нм.
4. Закрепите на кривошипе тяги стеклоочистителей.
5. Вставьте механизм стеклоочистителей в автомобиль и закрепите болтами.
6. Установите электронный блок на место и закрепите его гайкой и болтом.
7. Установите крышку на электронный блок и закрепите ее винтами.
8. Установите решетку воздухозаборника.
9. Установите рычаги стеклоочистителей и закрепите их гайками, затянув их моментом 15 Нм.
10. Подсоедините провод массы к аккумулятору.
11. Проверьте работу стеклоочистителей.
