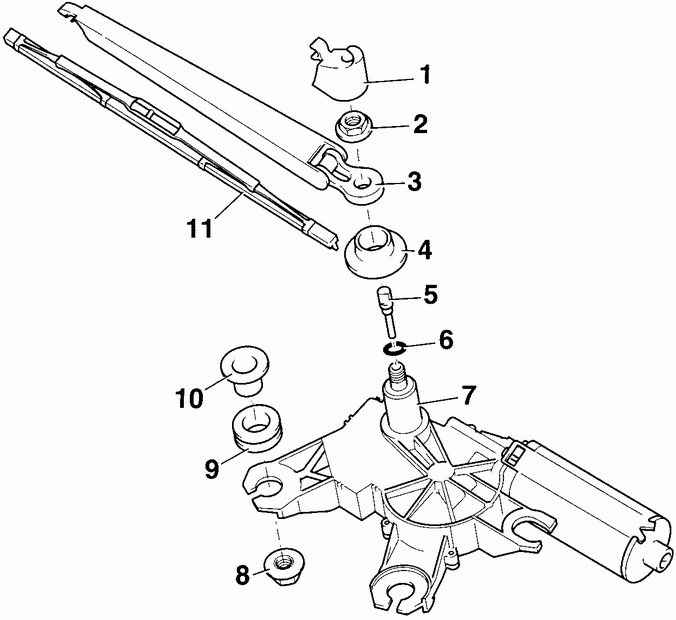

14.30. Двигатель стеклоочистителя заднего стеклаСтеклоочиститель заднего стекла
1 – откидной кожух,
2 – гайка, 15 Нм,
3 – рычаг стеклоочистителя,
4 – уплотнительная втулка,
5 – сопла омывателя,
6 – уплотнительное кольцо,
|
7 – двигатель стеклоочистителя,
8 – гайка, 8 Нм,
9 – демпфирующее кольцо,
10 – распорная втулка,
11 – щетка стеклоочистителя |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите рычаг стеклоочистителя заднего
стекла. |
| 2. Снимите внутреннюю обивку задней двери.
|
| 3. Отсоедините от двигателя стеклоочистителя
электрический разъем и шланг подачи жидкости к омывателю. |
| 4. Отвинтите гайки крепления двигателя стеклоочистителя
и снимите его.
|
| 5. Снимите с двигателя стеклоочистителя распорные
втулки и демпфирующие кольца и проверьте их состояние. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите уплотнительную втулку в отверстие
заднего стекла. Соблюдая осторожность, установите двигатель стеклоочистителя
на место и закрепите его гайками. |
| 2. Дальнейшая установка производится в последовательности,
обратной снятию. |
| 3. Затяните гайку крепления рычага стеклоочистителя
моментом 15 Нм. |
|
|
|
