4.5. ТермостатСнятие
ЧЕТЫРЕХЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ
Термостат расположен в корпусе водяного насоса. На двигателях 1,6-I с кодом
AHL, термостат крепится к патрубку системы охлаждения, сбоку блока цилиндров
двигателя.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Слейте охлаждающую жидкость из системы охлаждения.
|
|
Двигатели, кроме двигателя 1,6-I AHL

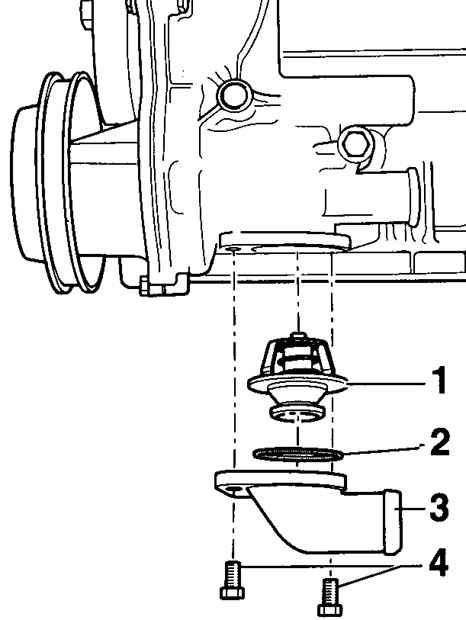

Расположение термостата на четырехцилиндровых двигателях,
кроме двигателя 1,6-I AHL
|
|
1 – термостат,
2 – уплотнительное кольцо,
3 – патрубок,
4 – болты
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтите два болта, крепящие патрубок
системы охлаждения к нижней части водяного насоса и слейте охлаждающую
жидкость в соответствующий контейнер. Переместите патрубок системы
охлаждения с подсоединенным к нему шлангом в сторону, см. рис. Расположение
термостата на четырехцилиндровых двигателях, кроме двигателя 1,6-I
AHL. |
| 2. Снимите термостат и уплотнительное кольцо.
При установке термостата необходимо использовать новое уплотнительное
кольцо.
|
|

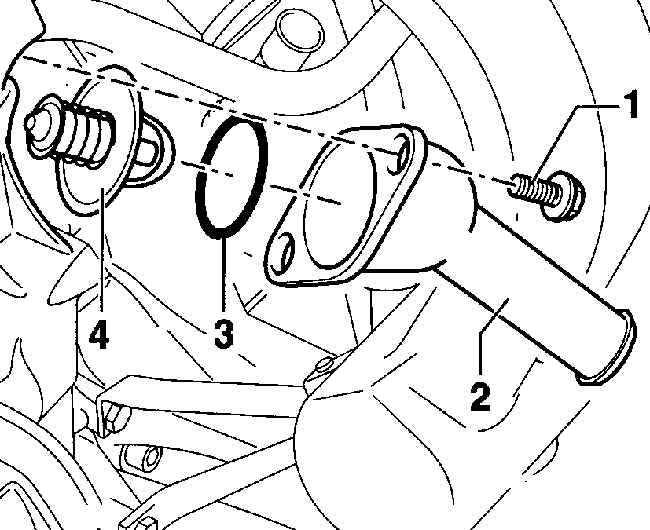

Двигатели 1,6-I AHL
Термостат двигателей 1,6-I AHL
|
|
1 – болт,
2 – патрубок,
3 – уплотнительное кольцо,
4 – термостат |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтите два болта и снимите соединительный
патрубок с блока цилиндров двигателя. |
| 2. Снимите термостат вместе с уплотнительным
кольцом. При установке необходимо использовать новое уплотнительное
кольцо, см. рис. Термостат двигателей
1,6-I AHL. |
|
Проверка работоспособности термостата

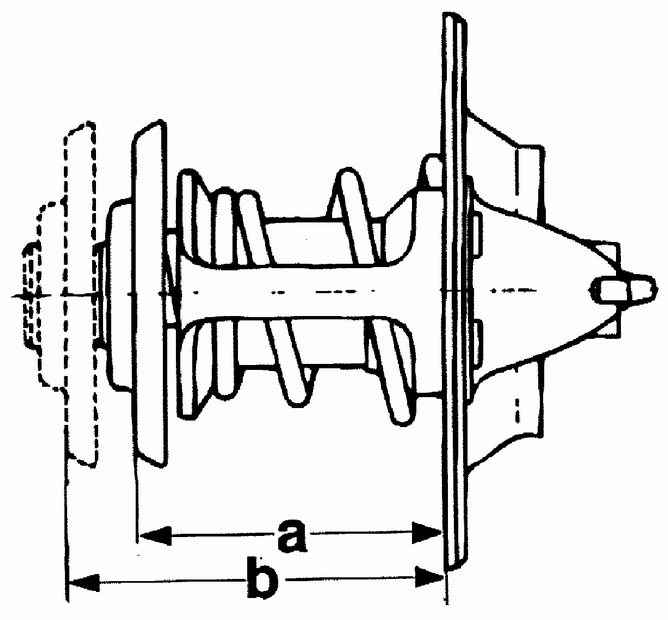

Рабочие положения термостата
|
|
а – термостат закрыт,
b – термостат открыт
|

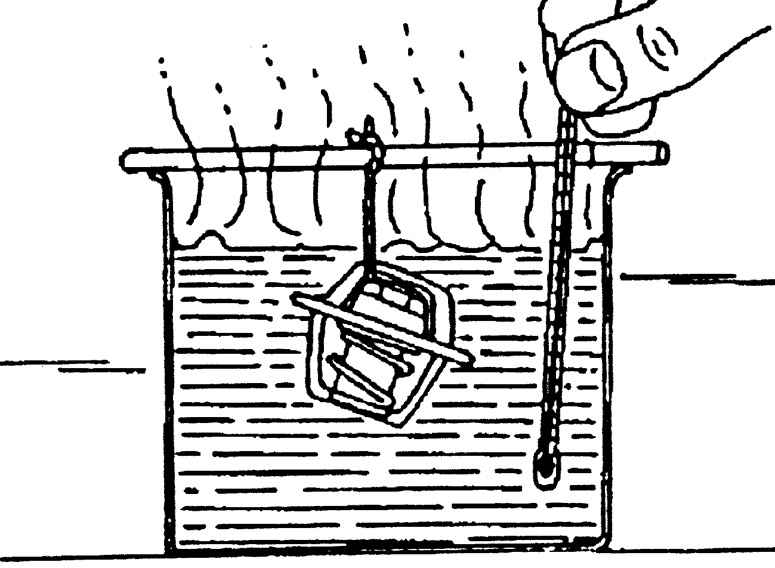

Проверка работоспособности термостата путем нагрева
его в сосуде с водой
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Измерьте длину (а) закрытого термостата,
см. рис. Рабочие положения термостата.
|
2. Грубую проверку работоспособности термостата
можно провести, подвесив его на нитке в стеклянном сосуде, заполненном
водой, и нагревая воду до кипения (см. рис.
Проверка работоспособности термостата путем нагрева его в сосуде с
водой ). При закипании воды термостат должен открыться. В противном
случае замените его.
Температура открытия термостата нанесена на корпусе термостата.
При нагреве термостата до температуры кипения воды длина открытого
термостата (b) должна быть больше длины закрытого термостата (а) на
7 мм (см. рис. Рабочие положения термостата).
Термостат, который не закрывается при охлаждении воды, также подлежит
замене.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите термостат с новым уплотнительным
кольцом. Установите патрубок системы охлаждения и закрепите его болтами,
затянув их усилием 10 Нм.
|
| 2. Залейте в систему охлаждения, охлаждающую
жидкость.
|
| 3. Запустите двигатель и проверьте герметичность
системы охлаждения.
|
|
ПЯТИЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ
Термостат расположен в отдельном корпусе, который крепится с передней стороны
головки блока цилиндров (см. рис. Узел головки блока
цилиндров двигателя 2,3-I-VR5).
Термостат необходимо устанавливать таким образом, чтобы канал для удаления
воздуха был направлен вверх.
Данные для проверки работоспособности термостата
Температура начала открытия термостата +87° С.
Температура полного открытия термостата +105° С.
Длина хода клапана термостата не менее 7 мм.
ШЕСТИЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ

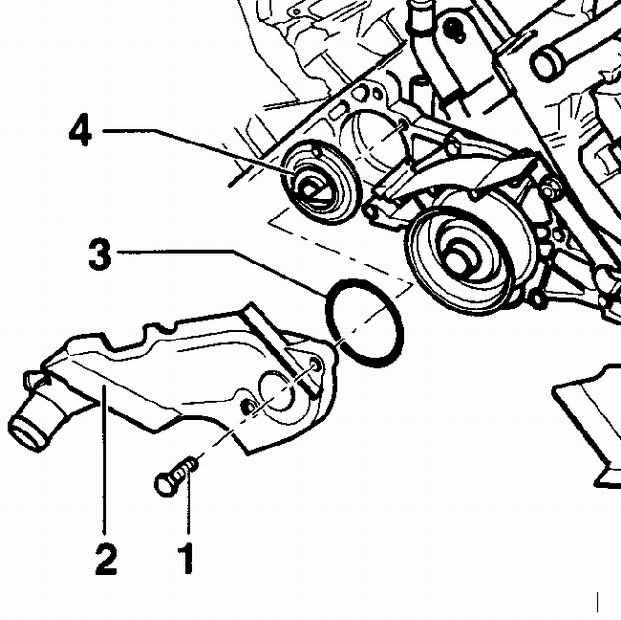

Снятие соединительного патрубка системы охлаждения с передней
части головки блока цилиндров
|
|
1 – болт,
2 – соединительный патрубок,
3 – уплотнительное кольцо,
4 – термостат
|
Термостат расположен в соединительном патрубке, установленном на блоке цилиндров
двигателя.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Слейте охлаждающую жидкость из системы
охлаждения. |
| 2. Снимите поликлиновой ремень.
|
3. Ослабьте натяжение зубчатого ремня и снимите
зубчатый ремень со шкива распределительного вала.
Предупреждение
 Для защиты
зубчатого ремня от охлаждающей жидкости закройте зубчатый ремень
полиэтиленом.
|
| 4. Отвинтите два болта и снимите соединительный
патрубок системы охлаждения с передней части головки блока цилиндров,
см. рис. Снятие соединительного патрубка
системы охлаждения с передней части головки блока цилиндров. |
| 5. Извлеките уплотнительное кольцо и термостат
из головки блока цилиндров. |
| 6. Проверьте работоспособность термостата.
|
|
Установка

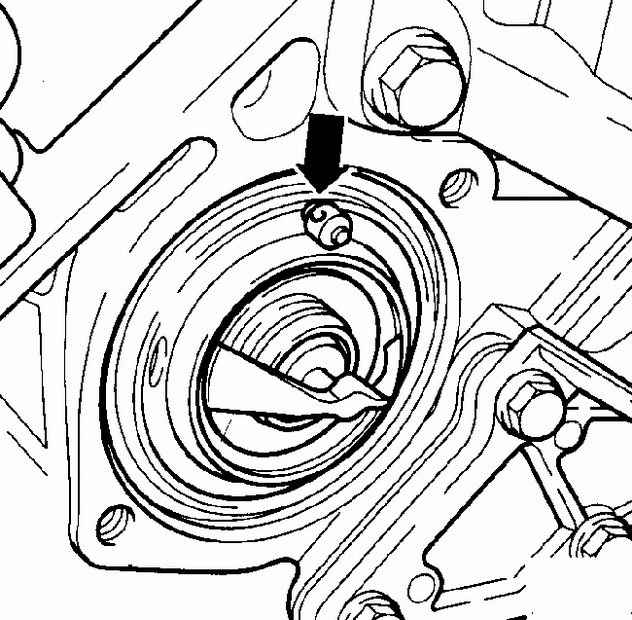

Правильное расположение термостата на шестицилиндровых
двигателях
|
|
Стрелкой указан клапан для удаления воздуха.
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите термостат в головку блока цилиндров
таким образом, чтобы клапан для удаления воздуха располагался сверху,
см. рис. Правильное расположение термостата
на шестицилиндровых двигателях. |
| 2. Установите соединительный патрубок системы
охлаждения с новым уплотнительным кольцом и привинтите болтами, затянув
их моментом 10 Нм.
|
| 3. Установите зубчатый ремень на шкив распределительного
вала.
|
| 4. Залейте охлаждающую жидкость в систему охлаждения.
|
| 5. Запустите двигатель и проверьте герметичность
системы охлаждения.
|
|
|
