3.1.1. Различия сцеплений

На двигателях объемом 1,4 л – 125 кВт устанавливается только сцепление «LuK».
В сочетании с другими двигателями может быть установлено сцепление пр-ва «Sachs» или «LuK».
Марку сцепления установленной коробки передач можно различить следующим образом.
Снимите звукоизоляцию.

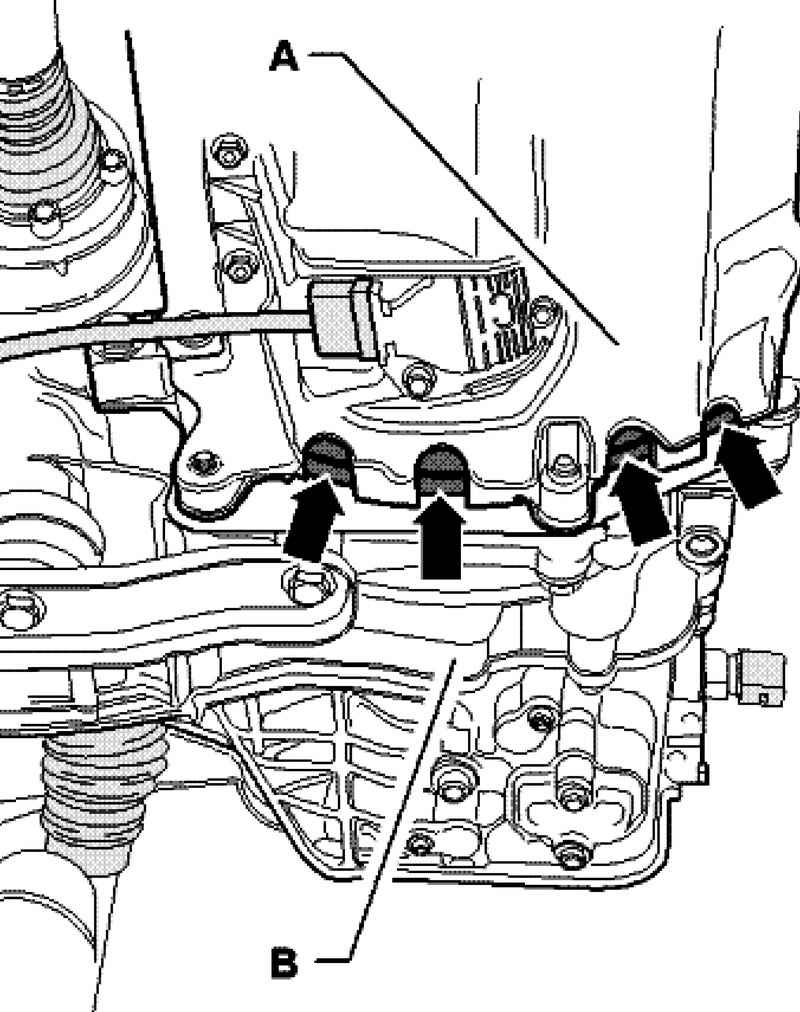

Выемки
Рис. 3.1. Выемки


Между двигателем А и коробкой передач В в нижней части масляного поддона находятся несколько выемок (рис. 3.1).
Сквозь эти выемки проверьте внешний контур маховика.

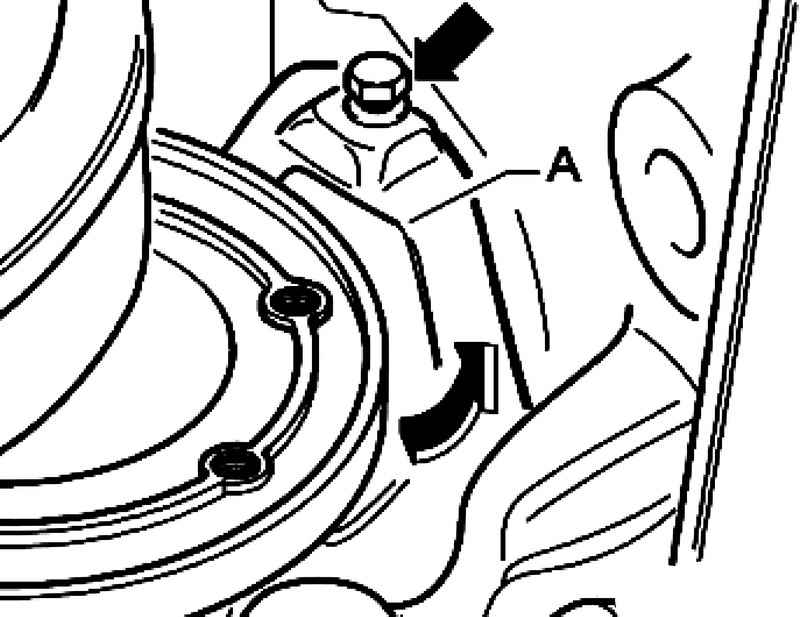

Малый щиток
Рис. 3.2. Малый щиток


Дополнительно можно проверить внешний контур маховика и после демонтажа малого щитка А (рис. 3.2).

Круглый внешний контур (сцепление Sachs)

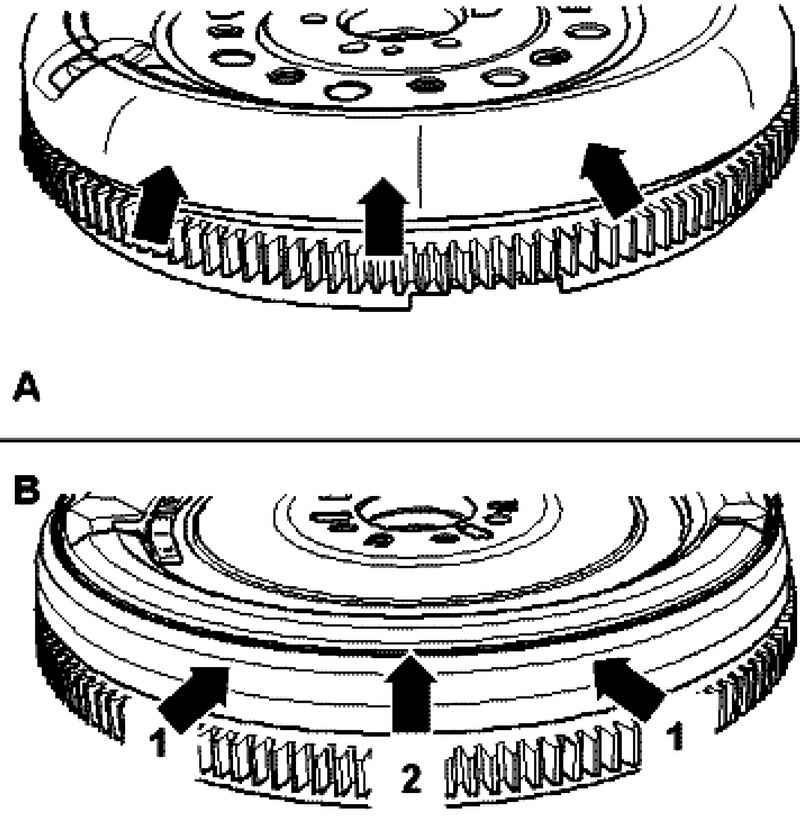

Многогранный внешний контур и обводная канавка
Рис. 3.3. Многогранный внешний контур и обводная канавка


Многогранный внешний контур 1 и дополнительно обводная канавка 2 (сцепление производства LuK) (рис. 3.3.)

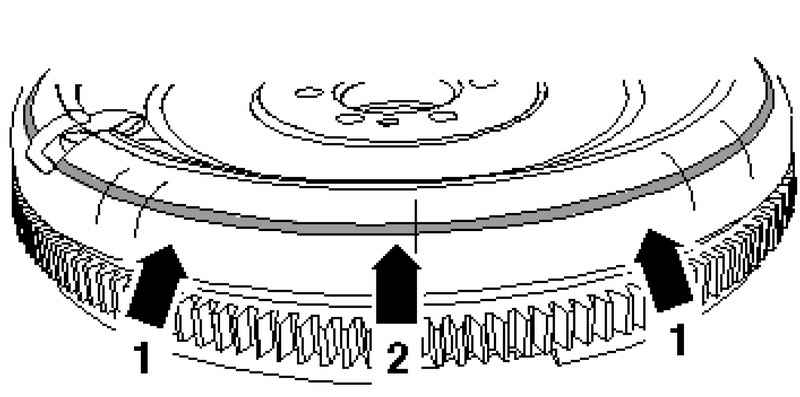

Круглый внешний контур 1 и круговая канавка (сцепление производства LuK)

Круглый внешний контур и круговая канавка
Рис. 3.4. Круглый внешний контур и круговая канавка


Смотри рис. 3.4.
