3.1.13. Ремонт привода переключения передач

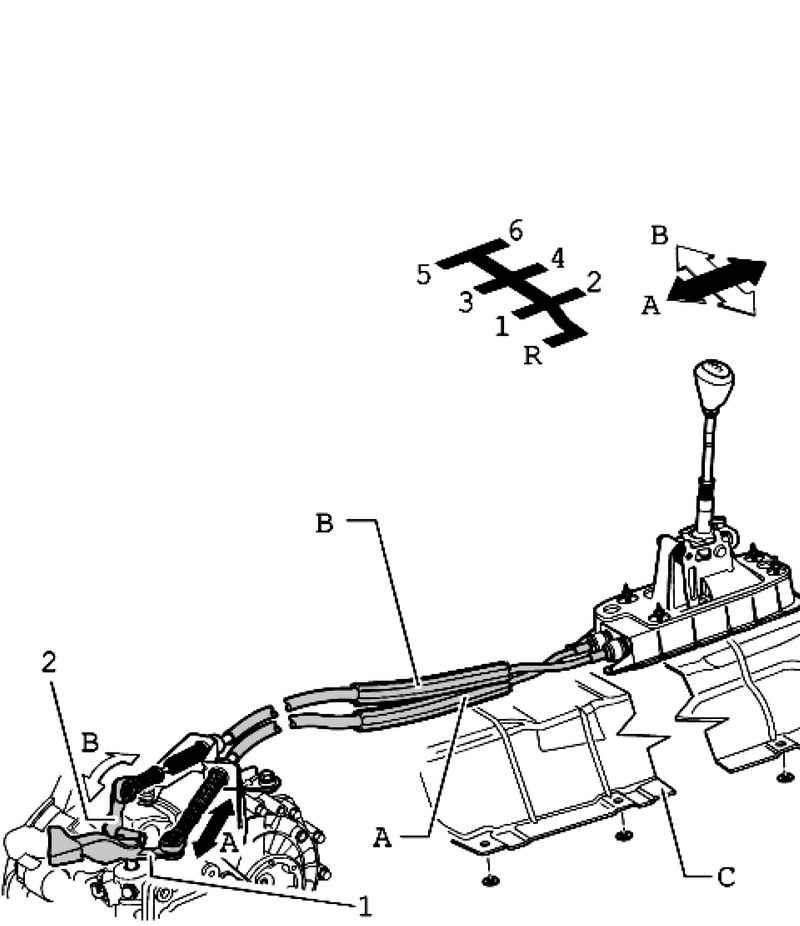

Рис. 3.39. Привод переключения передач: A – трос переключения для движения переключения; B – трос селектора для движения выбора; C – теплозащитный экран; 1 – рычаг переключения передач; 2 – промежуточный рычаг

ПРИМЕЧАНИЕ

Установочное положение привода переключения передач

A – перемещение при переключении.

В – движение выбора.

ПРИМЕЧАНИЕ

Для проведения работ на приводе переключения передач отсоедините кабель массы от батареи.

При повторном подключении аккумуляторной батареи соблюдайте указания по работам после подключения аккумуляторной батареи.

Для работ с механизмом переключения передач в моторном отсеке следует снять корпус воздушного фильтра в комплекте, если он находится над этим механизмом.

Для замены троса управления снимите привод переключения передач.

Не перегибайте тросы управления.
