3.1.15. Снятие и установка тросов управления – детали и узлы

ПРИМЕЧАНИЕ
Смажьте опорные поверхности и поверхности скольжения консистентной смазкой.

Идентификация фиксаторов тросов

Тросы управления передачами

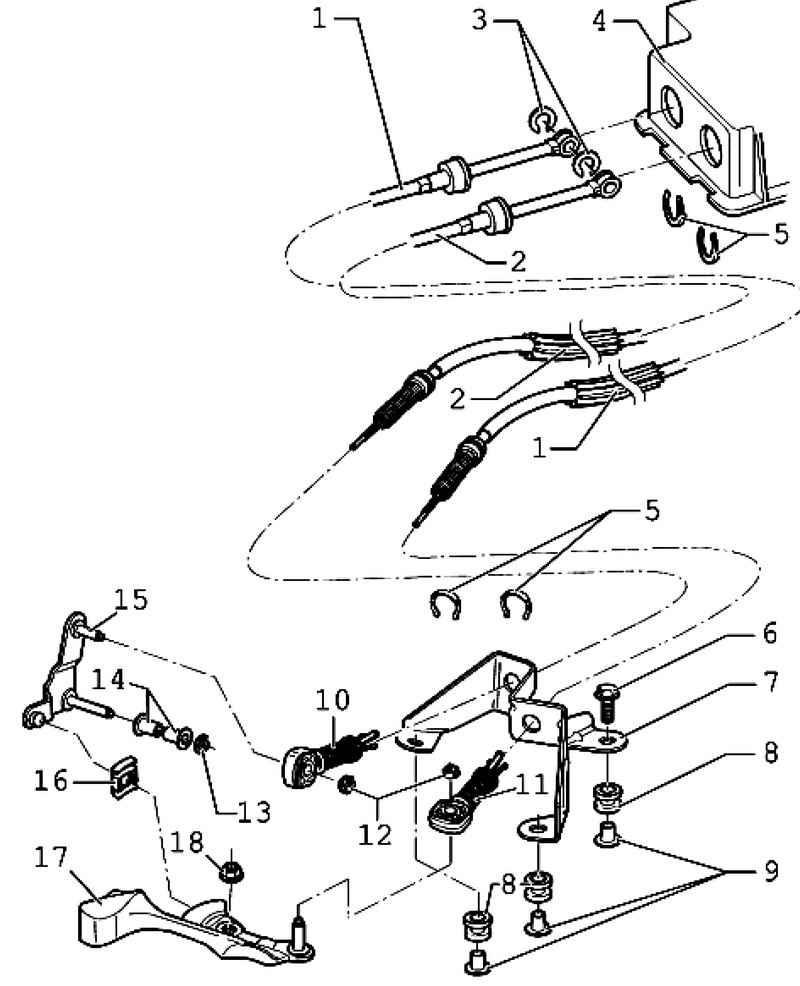

Рис. 3.43. Тросы управления передачами: 1 – трос переключения; 2 – трос селектора; 3 – стопорная шайба; 4 – корпус кулисы селектора передач; 5 – стопорная шайба; 6 – болт с шестигранной головкой, 20 Н·м; 7 – упор; 8 – насадка; 9 – распорная деталь; 10 – фиксатор троса; 11 – фиксатор троса; 12 – стопорная шайба; 13 – стопорная шайба; 14 – втулка подшипника; 15 – промежуточный рычаг; 16 – ползун; 17 – рычаг переключения передач; 18 – шестигранная гайка, самостопорящаяся, 23 Н·м



Отверстия в фиксаторах тросов

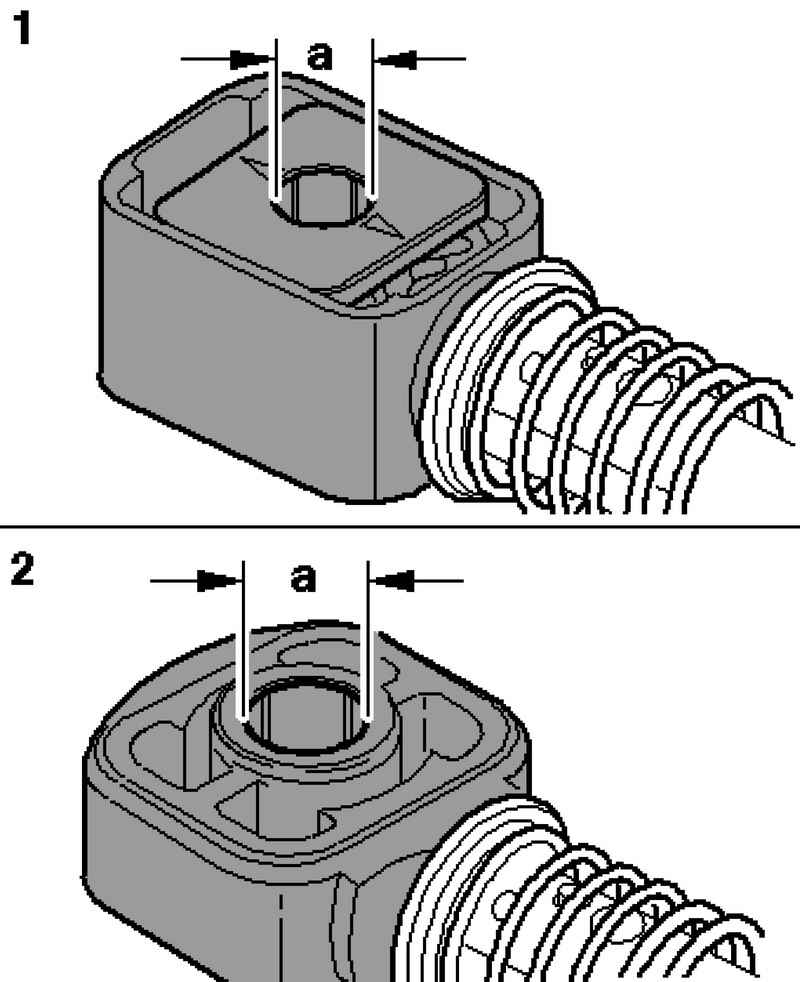

Рис. 3.44. Отверстия в фиксаторах тросов


Отверстия в фиксаторах тросов имеют разный диаметр (рис. 3.44).


Диаметр пальца фиксатора троса переключения

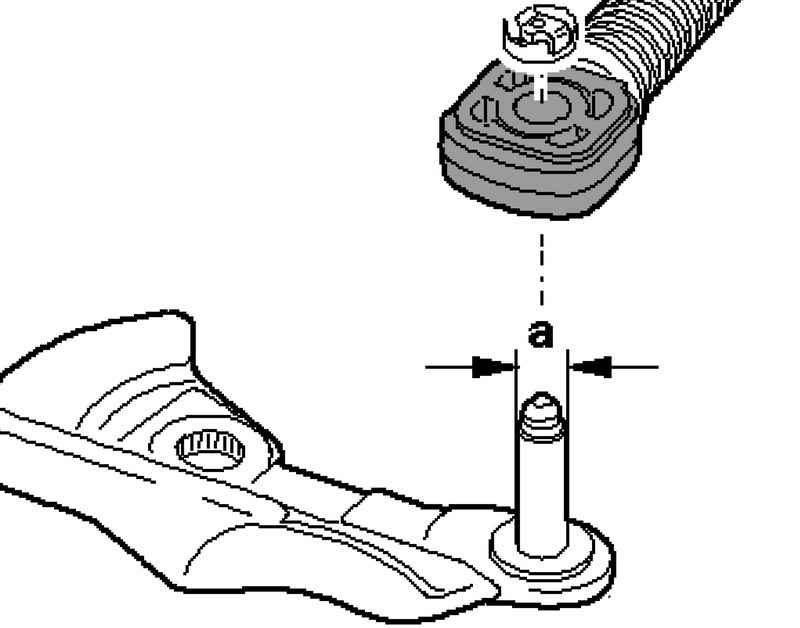

Рис. 3.45. Диаметр пальца фиксатора троса переключения



ПРИМЕЧАНИЕ
С 02.06 уменьшен диаметр пальца фиксатора троса переключения (рис. 3.45).
