3.1.4. Снятие и установка сервопружины

Снимите опорный кронштейн.

Осторожно закрепите педаль сцепления в нижней части в тиски с защитными губками.

Отсоедините педаль сцепления от главного цилиндра.

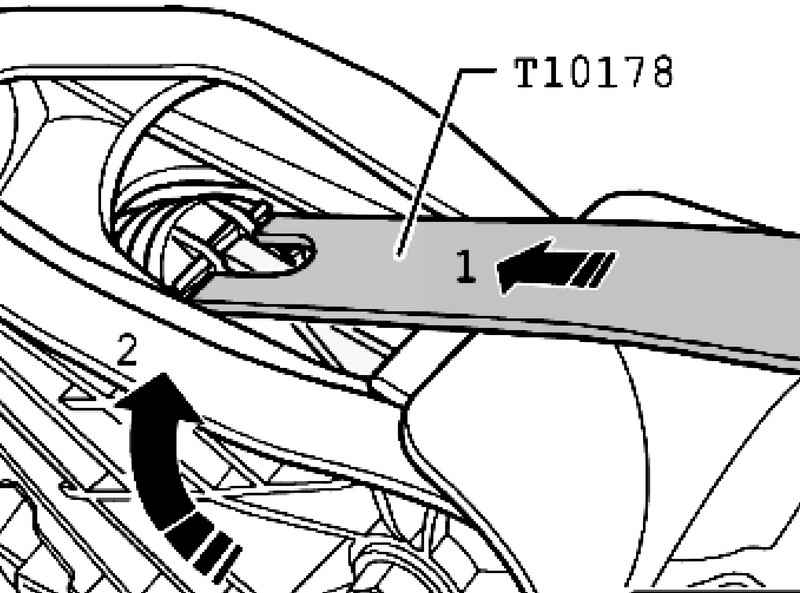

Рис. 3.11. Снятие сервопружины

Снимите сервопружину с педали сцепления 1 и одновременно отведите опорный кронштейн в направлении стрелки 2 (рис. 3.11).

Осторожно разожмите сжимающие пружину клещи.

Снова отведите опорный кронштейн в исходное положение и извлеките сервопружину.

Педаль сцепления отсоединена от главного цилиндра.

Осторожно закрепите педаль сцепления в нижней части в тиски с защитными губками.

Установите сервопружину в опорный кронштейн.

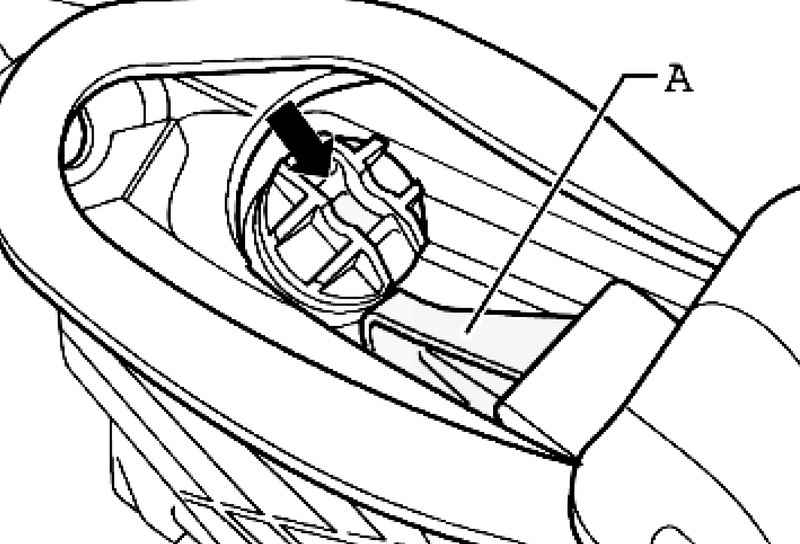

Рис. 3.12. Расположение области крепления цапфы

Область крепления цапфы А педали сцепления должна быть расположена вертикально (рис. 3.12).

Насадите съемник в средней части сервопружины и поднимите опорный кронштейн.

Сожмите сервопружину 1.

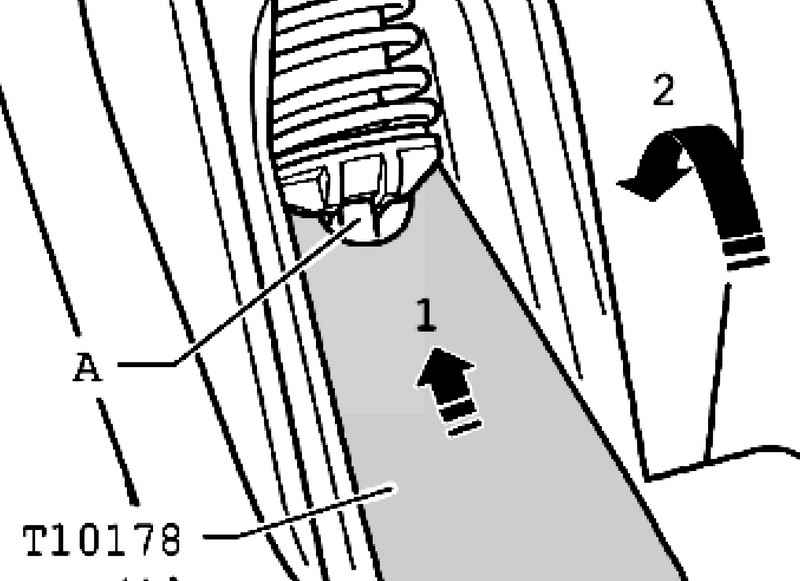

Рис. 3.13. Сжатие сервопружины

Одновременно опустите опорный кронштейн так 2, чтобы можно было прижать сервопружину к посадочной шейке А педали сцепления (рис. 3.13).

ВНИМАНИЕ Неправильно установленная сервопружина выскакивает из опорного кронштейна. Накройте пружину ветошью. Проверьте работу сервопружины. Для этого несколько раз поднимите и опустите опорный кронштейн.

Соедините педаль сцепления и с главным цилиндром.

Установите опорный кронштейн.
