15.6. Стеклоочистители ветрового стекла

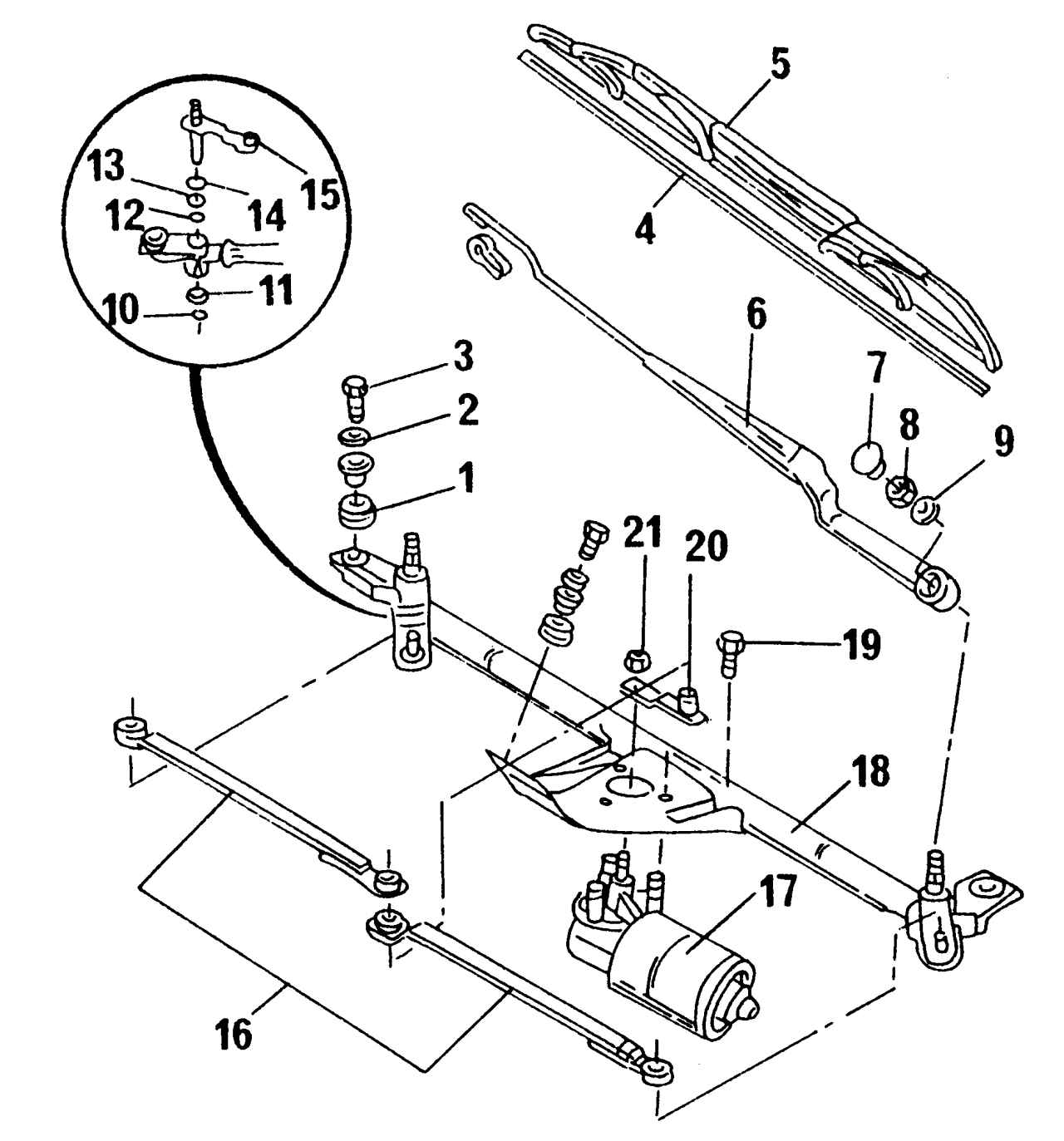

Рис. 340. Детали механизма стеклоочистителя: 1 — резиновое кольцо; 2, 9, 15 — шайбы; 3 — болт, М6, 5 Н·м; 4 — предохранительное кольцо; 5 — уплотнительное кольцо круглого сечения; 6, 8 — пружинные шайбы; 7 — соединительный рычаг; 10 — резиновая щетка; 11 — держатель щетки; 12 — рычаг щетки; 13 — колпачок; 14 — гайка, М8, 20 Н·м; 16 — гайка, М8, 20 Н·м; 17 — рычаг кривошипа; 18 — болт с шестигранной головкой, М6, 20 Н·м; 19 — кронштейн; 20 — электродвигатель; 21 — соединительные тяги

На рис. 340 представлены детали стеклоочистителя. Перед снятием рычагов стеклоочистителя необходимо запомнить положение держателей щеток, чтобы затем установить их в прежнем положении.

Двигатель стеклоочистителя можно демонтировать только после снятия кронштейна стеклоочистителей. Необходимо снять рычаг кривошипа (одна гайка), прежде чем снимать двигатель. Перед установкой двигателя подключить провода и дать сделать валу двигателя два оборота. Двигатель отключается в исходном положении, рычаг кривошипа устанавливается в указанном на рисунке положении на вал двигателя и закрепляется на нем. Нижние кромки держателей щеток в нижнем положении должны находиться примерно на расстоянии 50 мм от края накладки ветрового стекла. Установить соответствующим образом держатели щеток. В противном случае следует изменить положение рычагов на валах.
