15.8. Задний фонарь

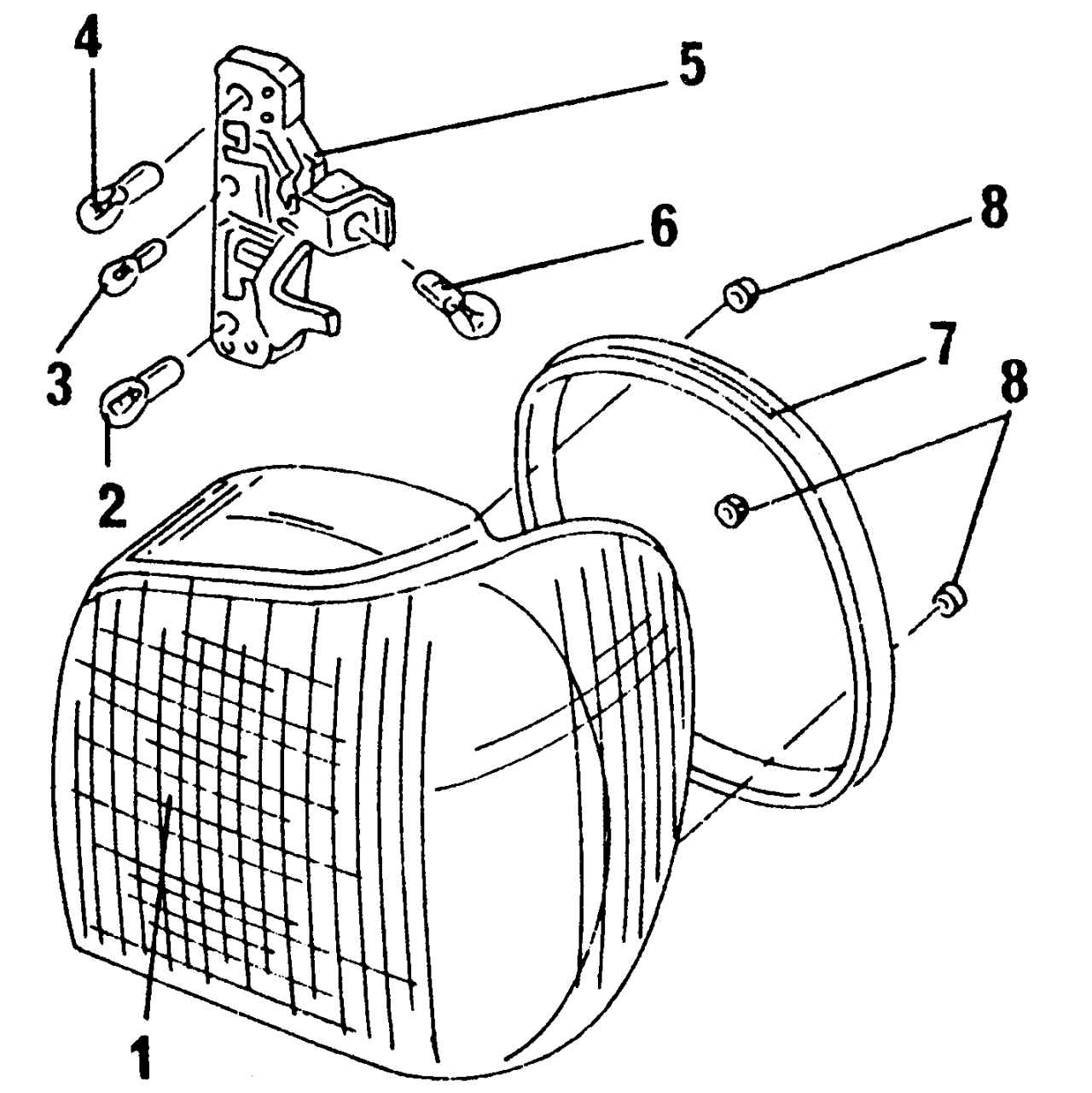

Рис. 342. Задний фонарь: 1 — рассеиватель; 2 — лампа света заднего хода, 21 Вт; 3 — лампа заднего габаритного света, 5 Вт; 4 — лампа сигнала торможения; 21 Вт; 5 — патрон; 6 — лампа указателя поворота, 21 Вт; 7 — гайки, М5; 8 — резиновый уплотнитель

Лампы, установленные в задних фонарях, показаны на рис. 342. После отсоединения рассеивателя и снятия уплотнителя при необходимости можно менять лампы. Направляющими для ламп при установке служат выступы на цоколе, и соответственно их следует устанавливать и в патрон.

Иногда приходится вынимать патрон лампы. На одной стороне патрона находятся два фиксирующих язычка. После отжатия язычков патрон можно вынимать.
