16. Система отопления и вентиляции






Наружные детали системы отопления и вентиляции

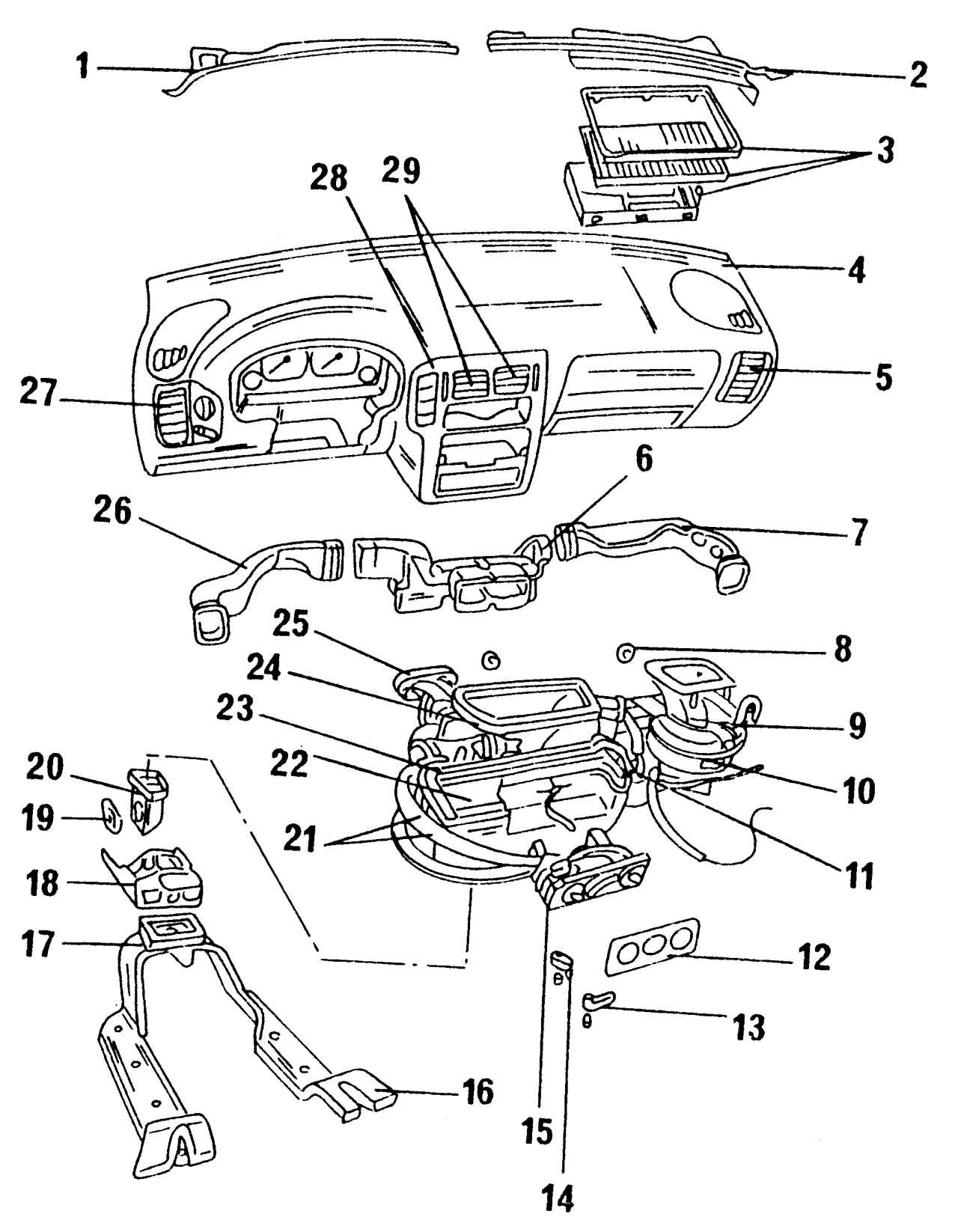

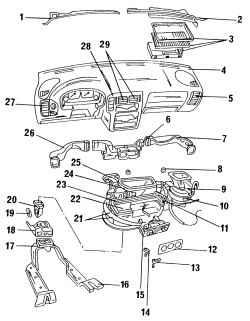

Рис. 343. Наружные детали системы отопления и вентиляции: 1 — левый водоотбойный щиток; 2 — правый водоотбойный щиток; 3 — фильтр для улавливания пыли; 4 — панель приборов; 5 — правое боковое сопло; 6 — воздуховод, верхняя часть; 7 — правый воздуховод; 8 — гайка, 5 Н·м; 9 — теплообменник/отопитель; 10 — вентилятор отопителя; 11 — добавочное сопротивление для вентилятора с тепловым реле; 12 — диафрагма отопителя; 13 — рукоятка центральной заслонки; 14 — рукоятка температурной заслонки; 15 — регулятор приточного и нагретого воздуха; 16 — нижний воздуховод; 17 — резиновое уплотнение для нижнего воздуховода; 18 — сопло воздуховода в пространстве для ног, нижняя часть; 19 — решетка; 20 — сопло воздуховода в пространстве для ног, верхняя часть; 21 — тросы отопителя; 22 — воздуховод, нижняя часть; 23 — прокладка; 24 — соединительная деталь; 25 — теплообменник; 26 — левый воздуховод; 27 — левое боковое сопло; 28 — центральное сопло; 29 — поворотные вставки




Система отопления представлена на рис. 343. Для получения доступа к системе отопления необходимо полностью снять панель приборов.
