16.4. Стеклоочистители

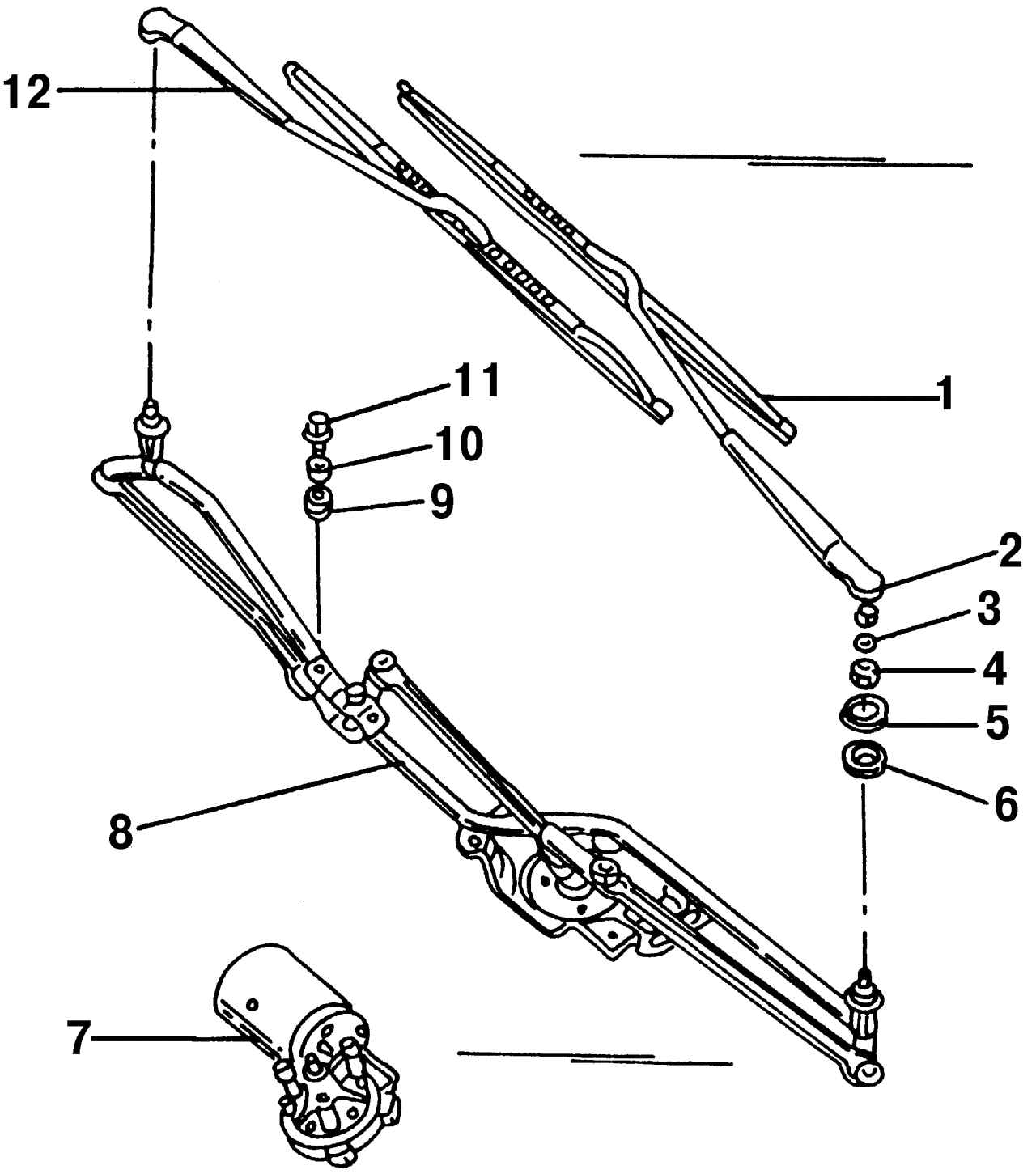

Рис. 345. Механизм стеклоочистителя: 1 — щетка; 2 — гайка, 20 Н·м (ключ «на 15 мм»); 3 — шайба; 4 — гайка, 20 Н·м (ключ «на 32 мм»); 5 — шайба; 6 — резиновая прокладка; 7 — моторедуктор; 8 — трапеция из тяг и рычагов; 9 — резиновая прокладка; 10 — пластмассовая шайба; 11 — гайка, 20 Н·м (ключ «на 13 мм»); 12 — рычаг

Детали механизма стеклоочистителя показаны на (рис. 345). Моторедуктор стеклоочистителя можно снять только вместе с трапецией стеклоочистителя.
