18.5. Масляный радиатор

На автомобиле с дизельным двигателем масляный радиатор расположен между масляным фильтром и его основанием. Масло охлаждается проходящей через масляный радиатор охлаждающей жидкостью. Преимуществом такого расположения масляного радиатора является быстрый нагрев холодного масла до рабочей температуры. Масляный радиатор может быть снят только после снятия масляного фильтра и отсоединения шлангов. Для этого отверните гайку, расположенную на его нижней поверхности.

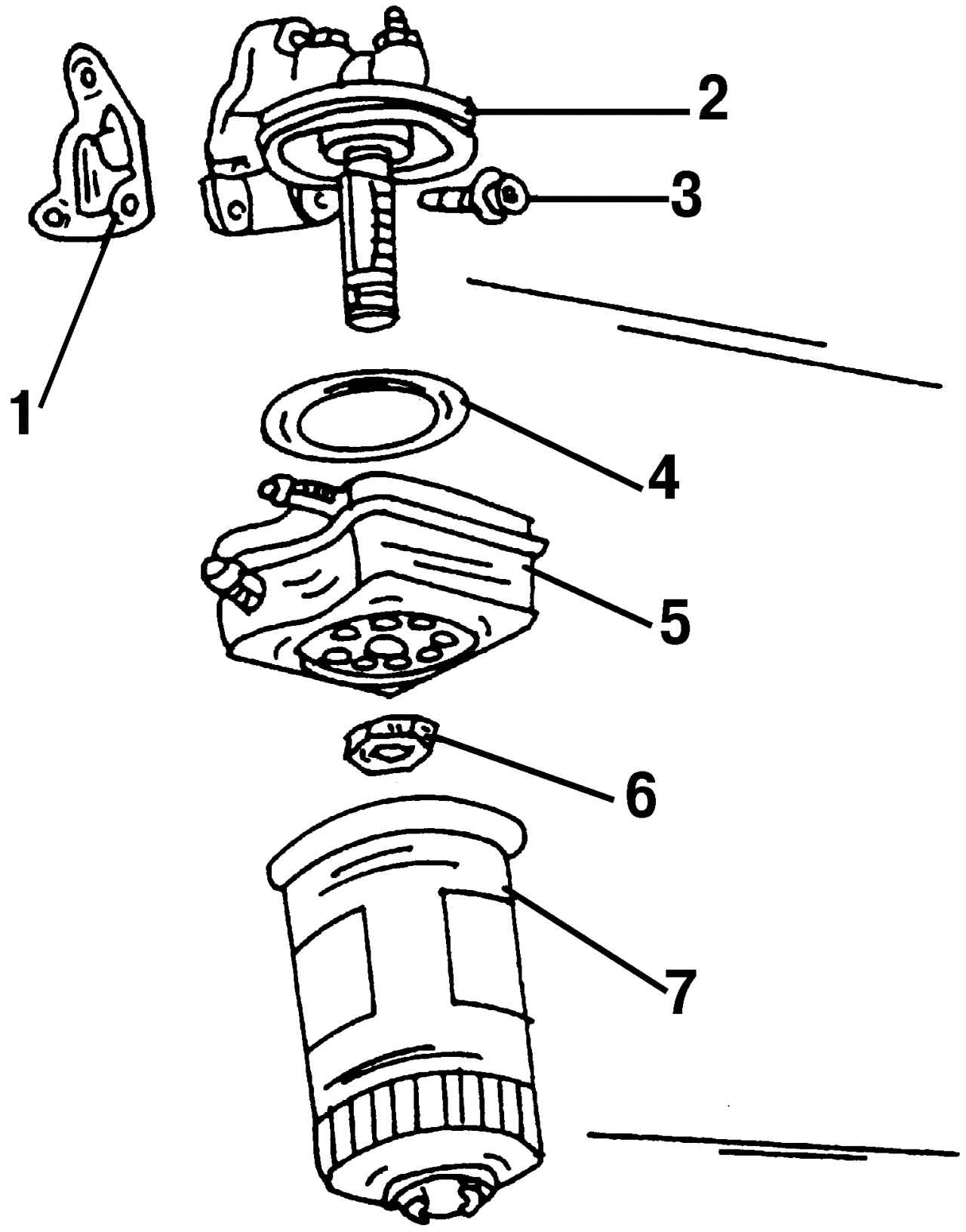

Рис. 457. Крепление масляного фильтра: 1 — прокладка основания фильтра; 2 — основание масляного фильтра; 3 — болт, 25 Н·м; 4 — уплотнительное кольцо; 5 — масляный радиатор; 6 — гайка, 25 Н·м; 7 — масляный фильтр

Масляный радиатор герметизирован на основании фильтра уплотнительным кольцом (см. рис. 457). Момент затягивания гайки — 25 Н·м.
