19.3.1. Снятие и установка

Элементы системы охлаждения, расположенные на двигателе

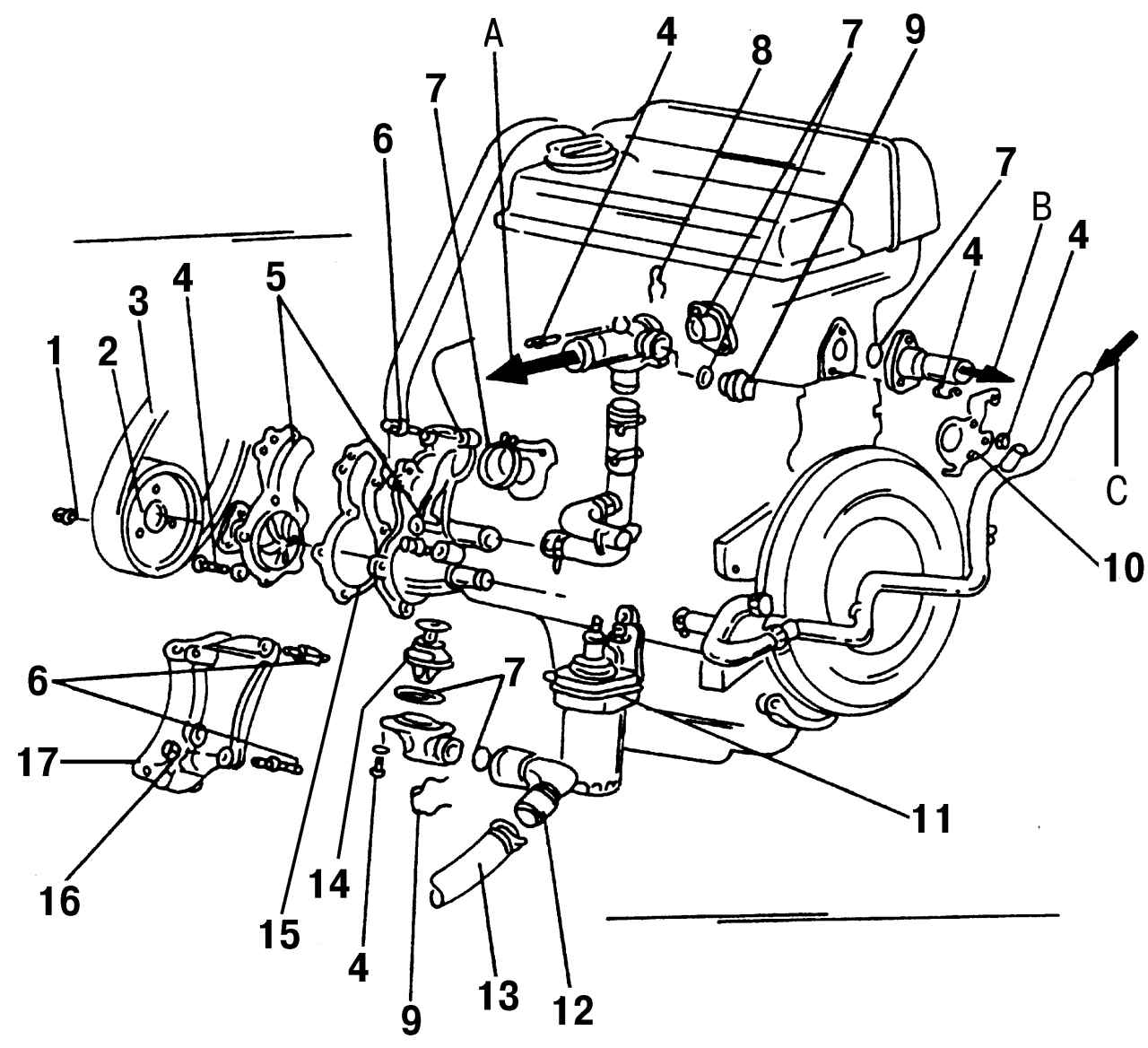

Рис. 467. Элементы системы охлаждения, расположенные на двигателе: 1 — болт, 20 Н·м; 2 — шкив; 3 — поликлиновой ремень; 4 — болт, 10 Н·м; 5 — насос охлаждающей жидкости; 6 — болт, 20 Н·м + 90°; 7 — уплотнительное кольцо; 8 — хомут; 9 — датчик температуры; 10 — держатель; 11 — масляный радиатор; 12 — соединительный элемент; 13 — шланг к нижней части радиатора; 14 — термостат; 15 — прокладка (заменяйте всегда); 16 — гайка, 30 Н·м; 17 — кронштейн; А — к радиатору; В — к радиатору отопителя; С — от радиатора отопителя




Насос охлаждающей жидкости
Рис. 468. Насос охлаждающей жидкости: 1 — болт, 20 Н·м; 2 — насос охлаждающей жидкости; 3 — болт, 10 Н·м; 4 — болт, 10 Н·м; 5 — датчик температуры охлаждающей жидкости, 7 Н·м; 6 — термостат; 7 — болт, 10 Н·м; A — присоединено к головке блока цилиндров; B — к теплообменнику; C — к радиатору отопителя; D — от радиатора




Насос охлаждающей жидкости расположен справа от двигателя и приводится в действие поликлиновым ремнем от коленчатого вала двигателя (рис. 467). На рис. 468 насос показан отдельно.
Порядок снятия насоса охлаждающей жидкости:
- отключите АБ;
- установите переднюю часть автомобиля на опоры и снимите защиту картера;
- слейте охлаждающую жидкость из системы охлаждения (см. п. 19.1.1).
- ослабьте болты шкива насоса охлаждающей жидкости, пока ремень надет;
- снимите поликлиновой ремень;
- снимите шкив насоса охлаждающей жидкости;
- отверните четыре болта шкива коленчатого вала и снимите шкив;
- снимите нижнюю часть защиты приводного ремня;
- ослабьте хомуты шлангов в местах их присоединения к насосу, и отсоедините шланги;
– отверните болты крепления насоса и снимите насос с блока цилиндров. Снимите уплотнительное кольцо и проверьте его состояние. Еще одно уплотнительное кольцо стоит между впускной трубой насоса и корпусом насоса охлаждающей жидкости.
Установка насоса происходит в обратной последовательности. Момент затяжки болтов насоса и шкива — 20 Н·м.
Установите поликлиновой ремень и отрегулируйте его натяжение, как это описано в п. 19.3.3.
Залейте охлаждающую жидкость в систему охлаждения (см. п. 19.1.1).
