1.3.24. Разделительная сетка

Разделительная сетка предотвращает попадание предметов из багажного отделения в салон.

Вытягивание разделительной сетки

Разделительная сетка

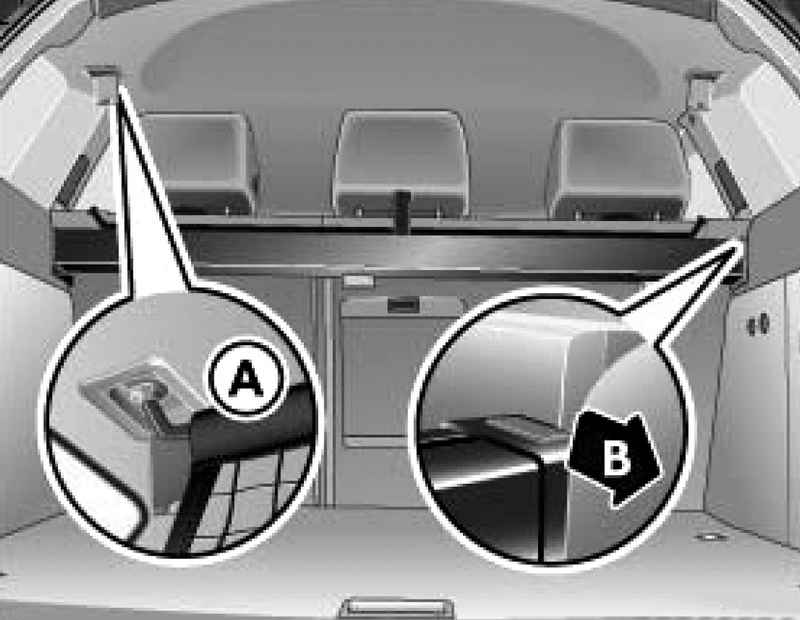

Рис. 1.69. Разделительная сетка


Откройте крышку А на потолке (рис. 1.69) (также и на правой стороне),под которой гнездо для крепления разделительной сетки.
Вытяните кверху сетку.
Подвесьте сетку с левой стороны А. Проследите за тем, чтобы элемент подвески был оттянут из верхнего положение вниз.
Подвесьте сетку с правой стороны.
Осторожно потяните сетку, чтобы удостовериться, что она надежно закреплена.

Свертывание разделительной сетки
Отцепите сетку с обеих сторон.
Отводите сетку книзу.

Снятие разделительной сетки
Сверните сетку.
Сдвиньте фиксатор в направлении стрелки AB и приподнимите его к правой стороне.

Установка разделительной сетки
Вставьте сетку сначала с левой стороны, затем с правой так, чтобы она была зафиксирована.

Использование разделительной сетки при сложенной спинке заднего сиденья
Сложите обе части спинки заднего сиденья.
Откройте правую заднюю дверь.

Разделительную сетку можно вставить в спинку заднего сиденья

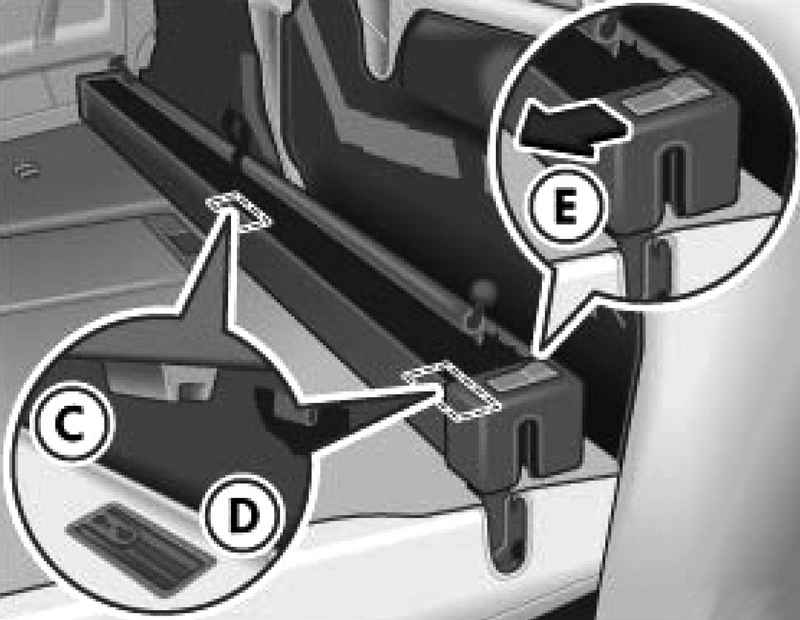

Рис. 1.70. Разделительную сетку можно вставить в спинку заднего сиденья


Установите разделительную сетку таким образом, чтобы оба запора С (рис. 1.70) вошли в крепежные устройства D. Сетка должна быть надежно зафиксирована.
Вытяните сетку.
Для снятия сетку смотайте, фиксатор Е сдвиньте в направлении стрелки и потяните сетку к правой стороне автомобиля.
