Фольксваген Туарег. Volkswagen Touareg (с 2003 по 2006 год выпуска)
полные технические характеристики. диагностика. электросхемы
|
|
|
|
|
|
 |
2.10. Система смазки (дизельные двигатели)
|
|

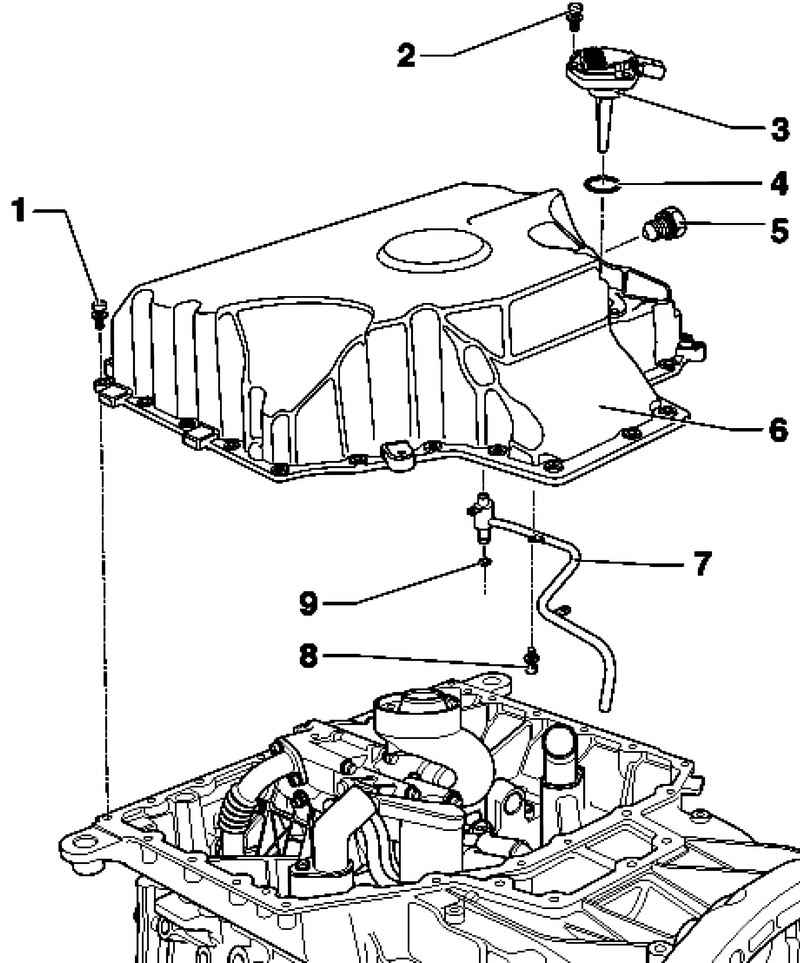

Рис. 2.260. Компоненты масляного картера: 1 – болт 8 Н·м; 2 – болт 8 Н·м; 3 – датчик уровня и температуры моторного масла G266; 4 – уплотнительная манжета; 5 – резьбовая пробка маслосливного отверстия, 30 Н·м; 6 – масляный картер; 7 – масляный трубопровод; 8 – болт 8 Н·м; 9 – уплотнительное кольцо круглого сечения
|
|
|

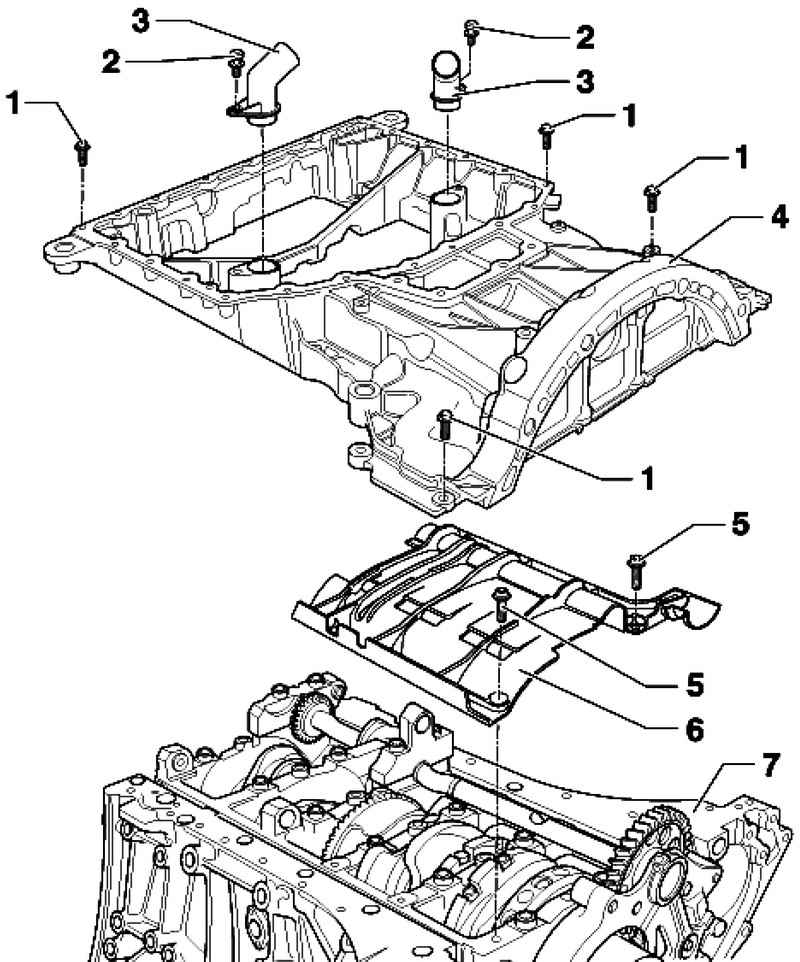

Рис. 2.261. Компоненты масляного поддона: 1 – болт 8 Н·м; 2 – болт 8 Н·м; 3 – масляный трубопровод; 4 – масляный поддон; 5 – болт 10 Н·м; 6 – шумоизоляционный экран; 7 – блок цилиндров
|
|
|
|
