2.2.8. Снятие и установка боковой крышки

Схема монтажа боковой крышки

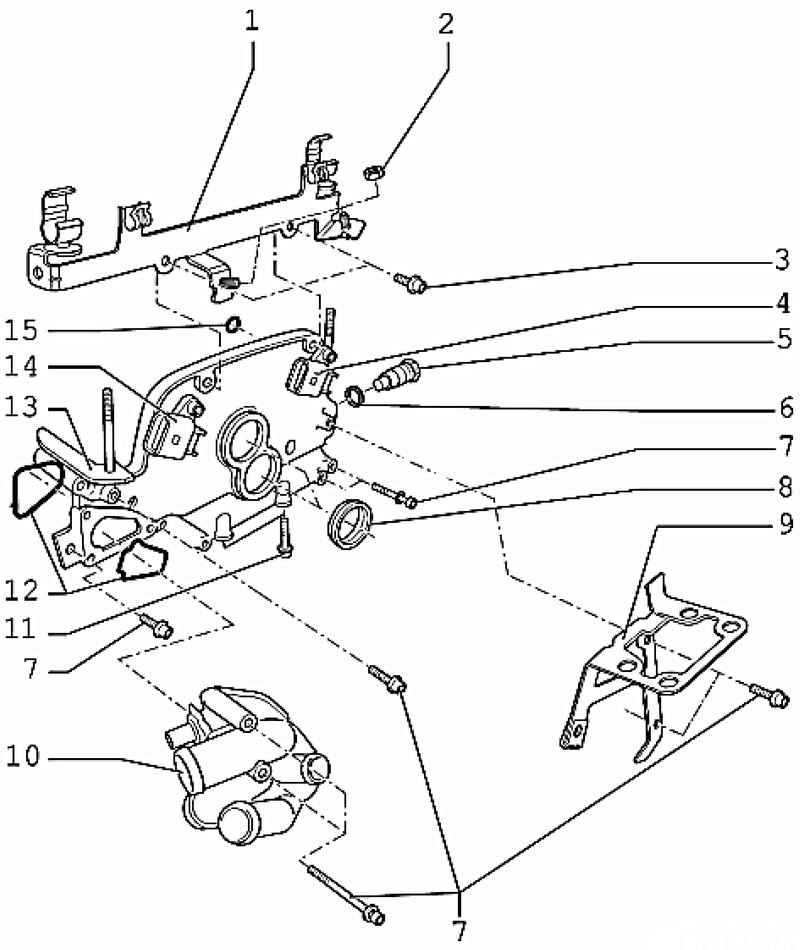

Рис. 2.54. Схема монтажа боковой крышки: 1 – короб для проводки; 2, 3 – болты; 4 – датчик Холла; 5 – натяжитель цепи; 6 – уплотнительное кольцо; 7 – болт; 8 – уплотнительное кольцо; 9 – держатель; 10 – корпус термостата; 11 – болт; 12 – уплотнительное кольцо; 13 – боковая крышка; 14 – датчик Холла; 15 – уплотнительное кольцо круглого сечения



Подготовка прокладки блока цилиндров к установке

Отверстия прокладки головки блока цилиндров

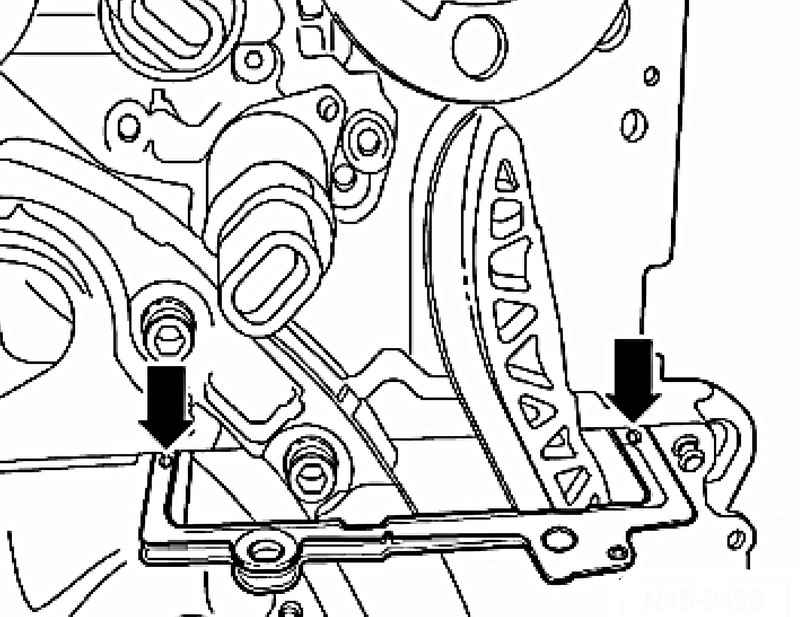

Рис. 2.55. Отверстия прокладки головки блока цилиндров


Очистите 3-миллиметровые отверстия в прокладке головки блока цилиндров от остатков старого герметика (рис. 2.55).
Заполните 3 мм отверстия в прокладке ГБЦ герметиком AMV 174 004 01 и смажьте посадочные поверхности на боковой крышке и фланце герметиком AMV 176 501. Сразу же установить боковую крышку.

ПРИМЕЧАНИЕ
При установленной головке блока цилиндров отверстия в прокладке ГБЦ видны только наполовину.
