2.3.9. Снятие и установка распредвалов и регуляторов фаз газораспределения

Снятие
Приведите двигатель в ВМТ.
Снимите зубчатый ремень и шестерню распредвала, снятие и установка зубчатого ремня, натяжение.
Левая головка блока цилиндров
Снимите крышку ГБЦ.

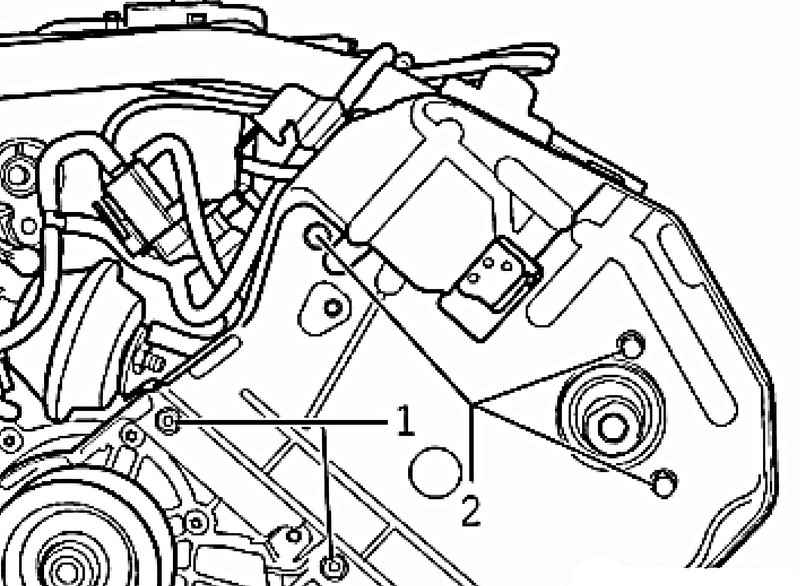

Болты крепления крышки зубчатого ремня
Рис. 2.126. Болты крепления крышки зубчатого ремня


Открутите крепежные болты 1 и 2 и Снимите заднюю крышку зубчатого ремня (рис. 2.126).

Правая головка блока цилиндров
Снимите крышку ГБЦ.
Снимите отводной ролик 1.

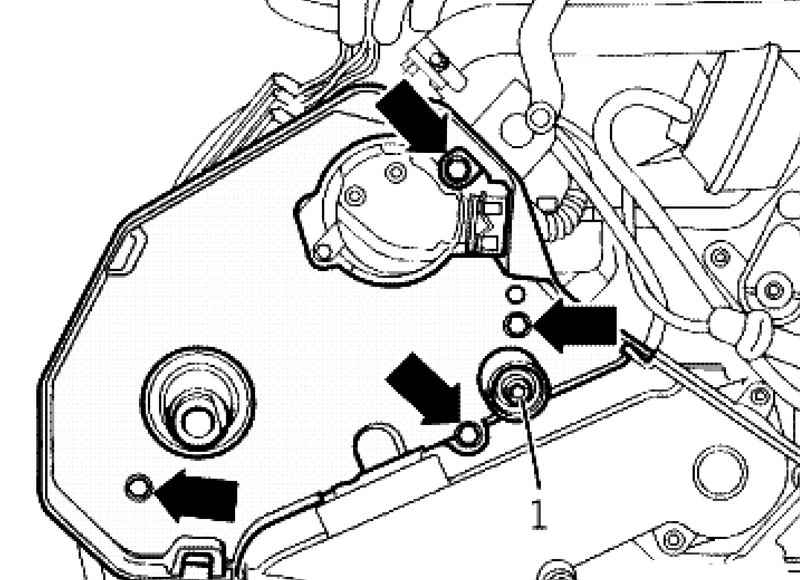

Болты крепления задней крышки зубчатого ремня
Рис. 2.127. Болты крепления задней крышки зубчатого ремня


Открутите крепежные болты (см. рис. 2.127) и снимите заднюю крышку зубчатого ремня.
Отсоедините штекер от датчика Холла и снимите корпус вместе с заглушкой и конусом.

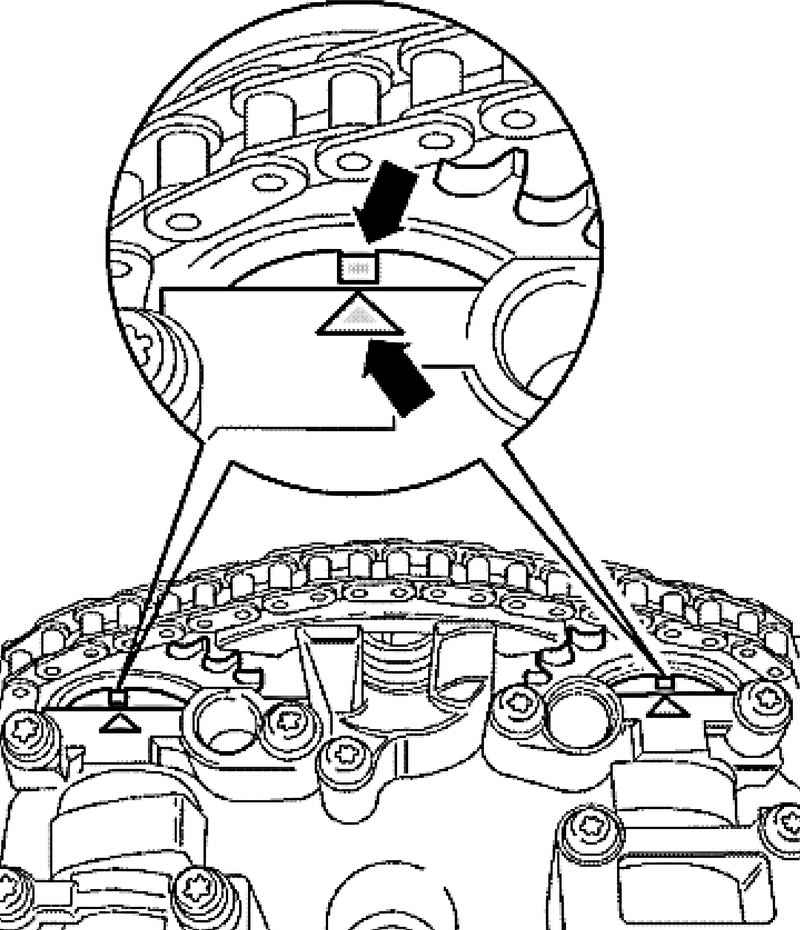

Метки на распредвалах
Рис. 2.128. Метки на распредвалах


Проверьте положение ВМТ распредвалов. Отметки на распредвалах должны совпадать с обеими стрелками на крышке подшипника (рис. 2.128).
При дальнейшем использовании старой роликовой цепи привода распредвалов

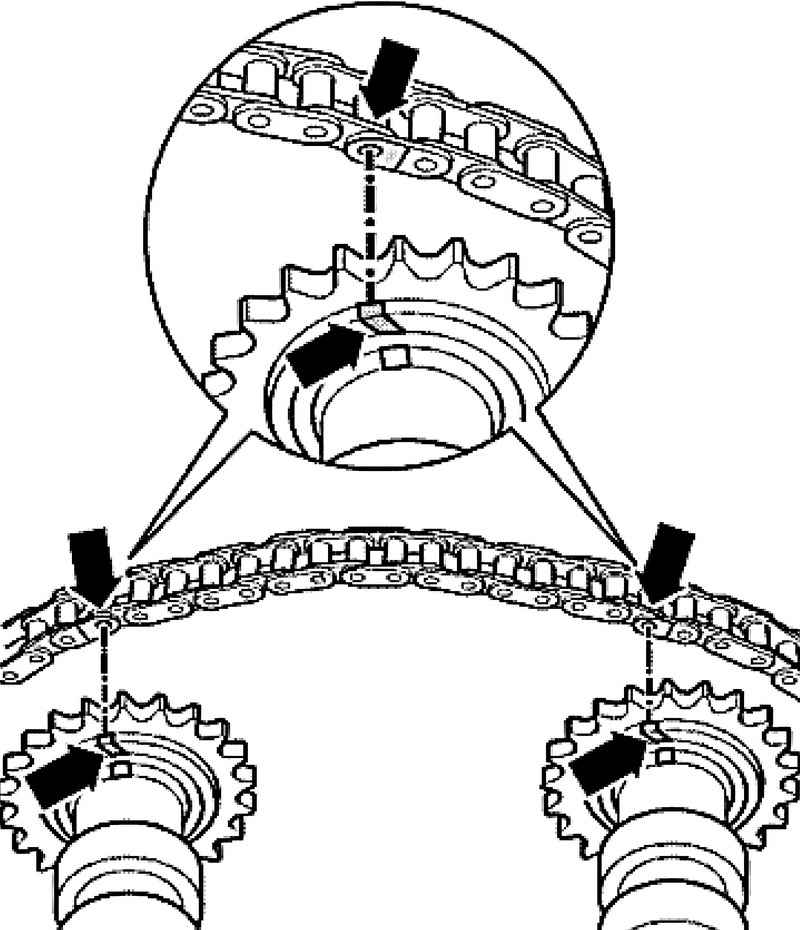

Метки на роликовой цепи
Рис. 2.129. Метки на роликовой цепи


Перед снятием пометьте роликовую цепь (рис. 2.129)(напр. нанесите краской стрелку, указывающую направление хода цепи).

ПРИМЕЧАНИЕ
Не наносите на цепь отметок с помощью кернера и не оставляйте насечек.

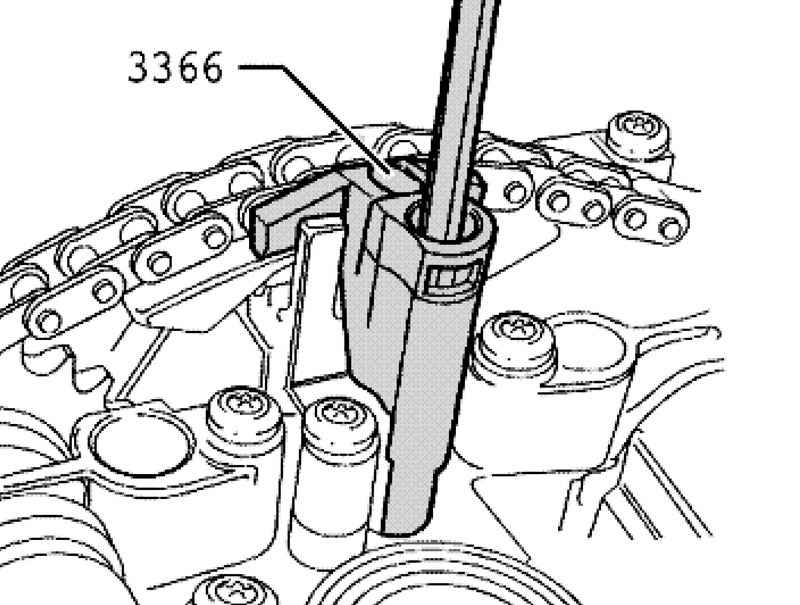

Фиксация регулятора фаз газораспределения
Рис. 2.130. Фиксация регулятора фаз газораспределения


Зафиксируйте регулятор фаз газораспределения с помощью держателя для натяжителя цепи 3366 (рис. 2.130).

ПРИМЕЧАНИЕ
При слишком сильной затяжке натяжителя цепи регулятор фаз газораспределения может быть поврежден.

Пометьте, как показано на рисунке, независимо от нанесенного на крышки подшипников обозначения их монтажное положение и последовательность (напр. водостойким фломастером).
Выкрутите крепежные болты регулятора фаз газораспределения.
Снимите крышку подшипника 1.

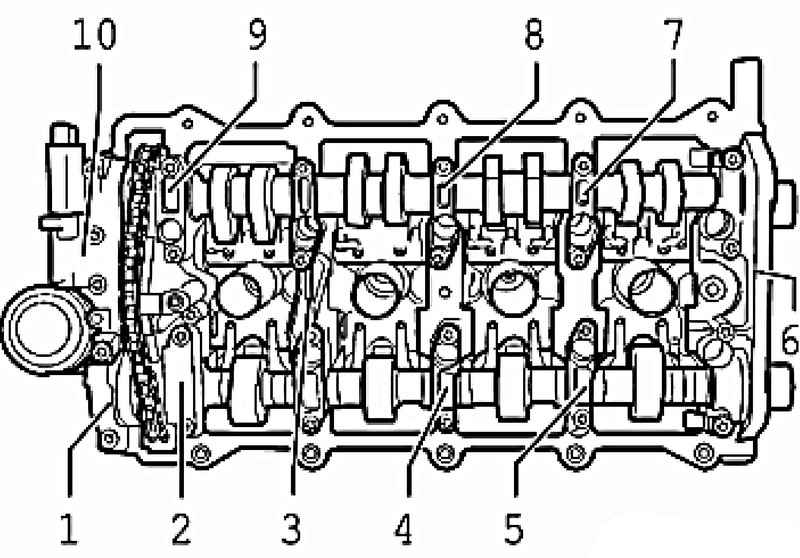

Последовательность снятия крышек подшипников
Рис. 2.131. Последовательность снятия крышек подшипников


Снимите крышки подшипников 2, 4, 6, 8 и 9 и в соответствии с последовательностью снятия (рис. 2.131).
Положите их на чистую поверхность.
Открутите крышки подшипников 3, 5 и 7 по очереди крест на крест и снимите их.
Извлеките оба распредвала с регулятором фаз газораспределения и положите их на чистую поверхность.

Установка
Замените полукруглую пробку.
Замените прокладку регулятора фаз газораспределения.

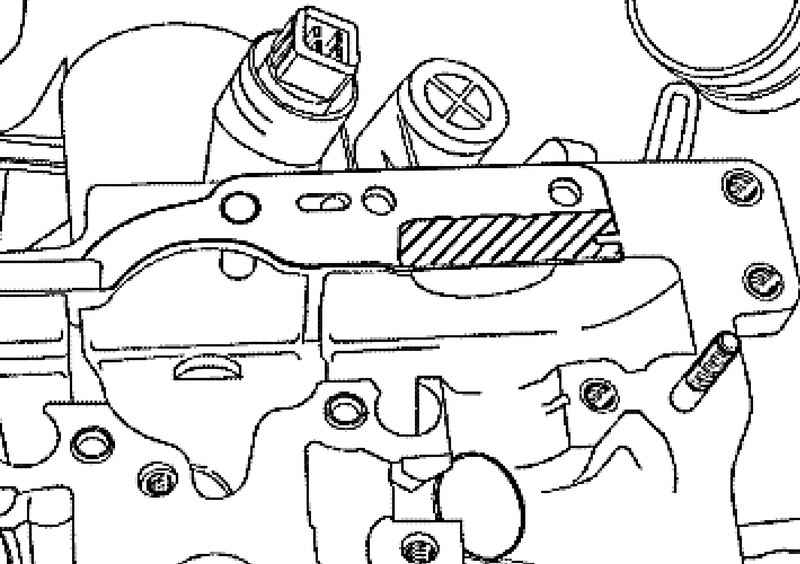

Место нанесения смазки
Рис. 2.132. Место нанесения смазки


Слегка смажьте вшитую поверхность герметиком AMV 188 001 02 (рис. 2.132).
Положите роликовую цепь на приводные зубчатые колеса распредвалов следующим образом.
При дальнейшем использовании старой роликовой цепи привода распредвалов
Совместите отметки (рис. 2.129).

При использовании новой цепи привода распредвалов

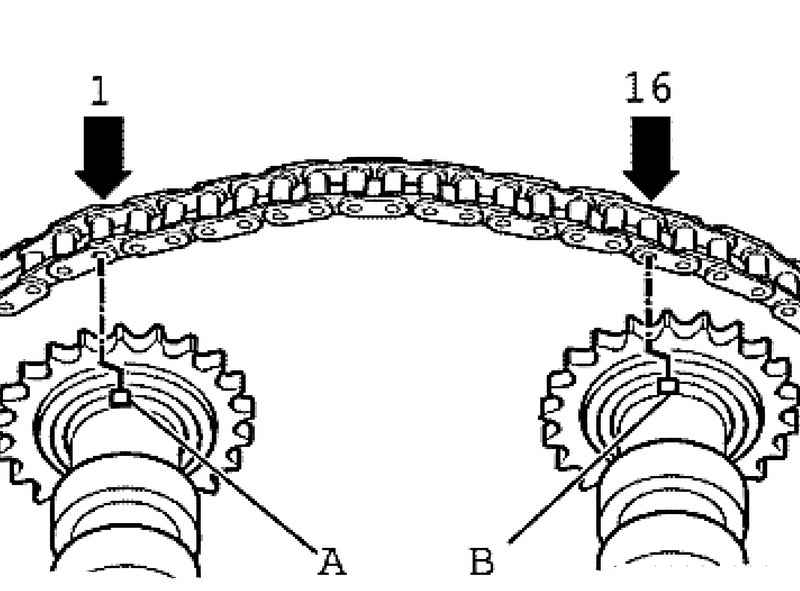

Количество роликов между метками на звездочках распредвалов
Рис. 2.133. Количество роликов между метками на звездочках распредвалов


Расстояние между пазами А и В должно составляйте 16 роликов цепи. На рисунке изображено, в каких местах на зубчатые колеса должны устанавливаться ролики 1 и 16. Ролики цепи 1 и 16 смещены напротив пазов А и В каждый на 1 /2 ширины зуба влево (рис. 2.133).
Вставьте регулятор фаз газораспределения между роликовой цепью привода распредвалов.
Вложите распредвалы с надетой роликовой цепью и регулятором фаз газораспределения в головку блока цилиндров.
Смажьте канавки распредвалов моторным маслом.

ПРИМЕЧАНИЕ
Пригнанные втулки для крышек подшипников и регулятора фаз газораспределения должны быть вставлены в ГБЦ.

Установите крышки подшипников 3, 5 и 7 в соответствии с обозначением и Прикрутите новыми болтами, чередуя крест на крест. Момент затяжки: 5 Н·м + довернуть на 1/4 об. (90°)
Прикрутите регулятор фаз газораспределения 10. Момент затяжки: 5 Н·м + довернуть на 1/4 об. (90°)
Установите натяжитель цепи.

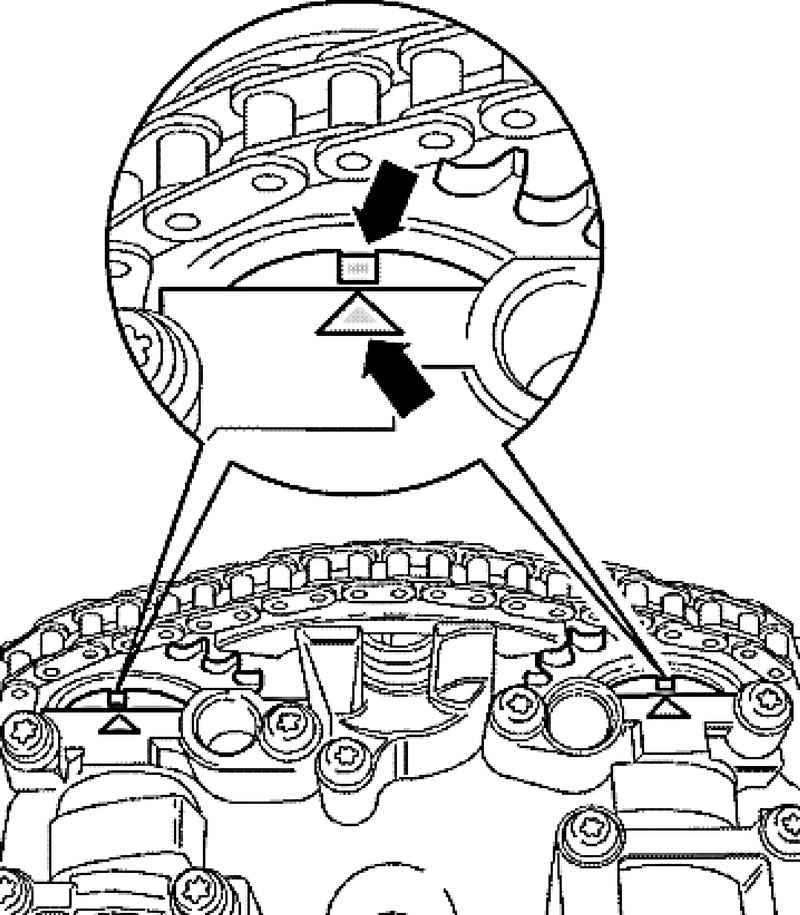

Совмещение меток
Рис. 2.134. Совмещение меток


Проверьте положение ВМТ распредвалов. Отметки на распредвалах должны совпадать с обеими стрелками на крышке подшипника (рис. 2.134).

ПРИМЕЧАНИЕ
Чтобы отметки совпали, при необходимости немного поверните распредвал вперед и назад.

Слегка смажьте двойную крышку подшипников 6 и крышку подшипника 1 герметиком AMV 188 001 02 и Установите обе крышки. Момент затяжки: 5 Н·м + довернуть на 1/4 об. (90°)
Установите остальные крышки подшипников. Момент затяжки: 5 Н·м + довернуть на 1/4 об. (90°)
Замените сальники распредвалов.
Замените сальники датчиков Холла.
Аккуратно вдавите крышку упором зажимной втулки 3202.
Дальнейшая установка выполняется в обратной последовательности.

ПРИМЕЧАНИЕ
После установки распредвалов двигатель нельзя заводить в течение примерно 30 мин. Гидрокомпенсаторы должны быть осажены. (В противном случае произойдет касание клапанов с поршнями).
После работ над клапанным механизмом прокрутите двигатель от руки, чтобы убедиться, что ни один клапан не соприкасается с поршнем.

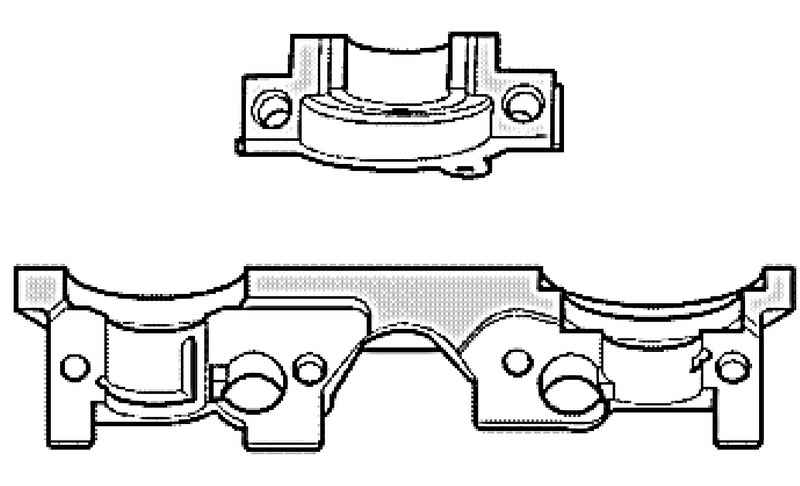

Места нанесения смазки
Рис. 2.135. Места нанесения смазки


Перед установкой нанесите на стыки передней и задней крышки подшипников небольшое количество герметика AMV 188 001 02 (рис. 2.135).
