2.5.10. Проверка фаз газораспределения

Порядок выполнения работ
Снимите звукоизоляцию и кожухи с головок блока цилиндров.

Установка спецприспособлений для регулировки
Рис. 2.197. Установка спецприспособлений для регулировки


Вращайте коленчатый вал с помощью контропоры T10172 медленно в направлении вращения вала двигателя, пока стопор T10193 распределительного вала первого ряда цилиндров и стопор T10194 распределительного вала второго ряда цилиндров не попадут в установочные отверстия (рис. 2.197).
Поднимите автомобиль на подъёмнике.

Совмещение меток на гасителе крутильных колебаний с маркировкой на установочном штифте

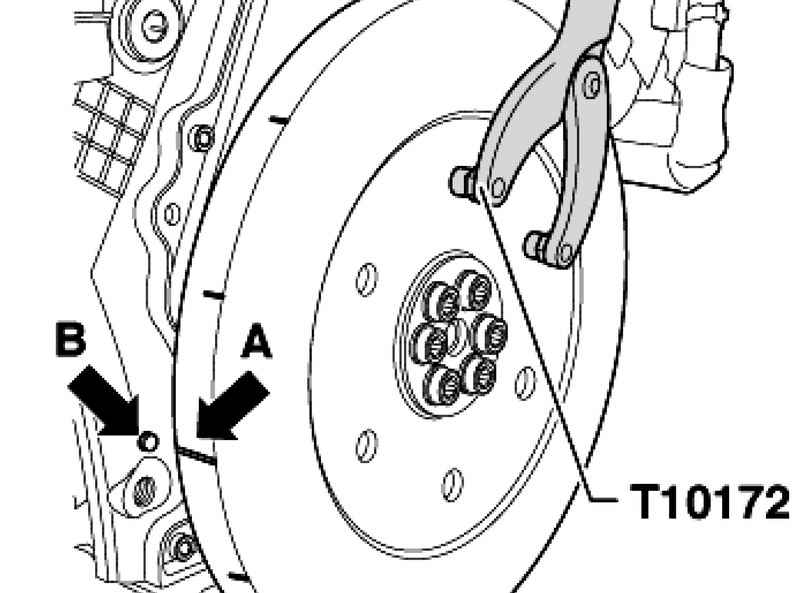

Рис. 2.198. Совмещение меток на гасителе крутильных колебаний с маркировкой на установочном штифте


Проконтролируйте, чтобы маркировка стрелка A на гасителе крутильных колебаний совпала с маркировкой на установочном штифте стрелка B (рис. 2.198).
Если метки не совпадают отрегулируйте фазы газораспределения.

« предыдущая страница
2.5.9. Снятие и установка ведущей шестерни распределительного вала
^
к оглавлению
следующая страница »
2.5.11. Регулировка фаз газораспределения
