2.8. Система охлаждения (дизельные двигатели)

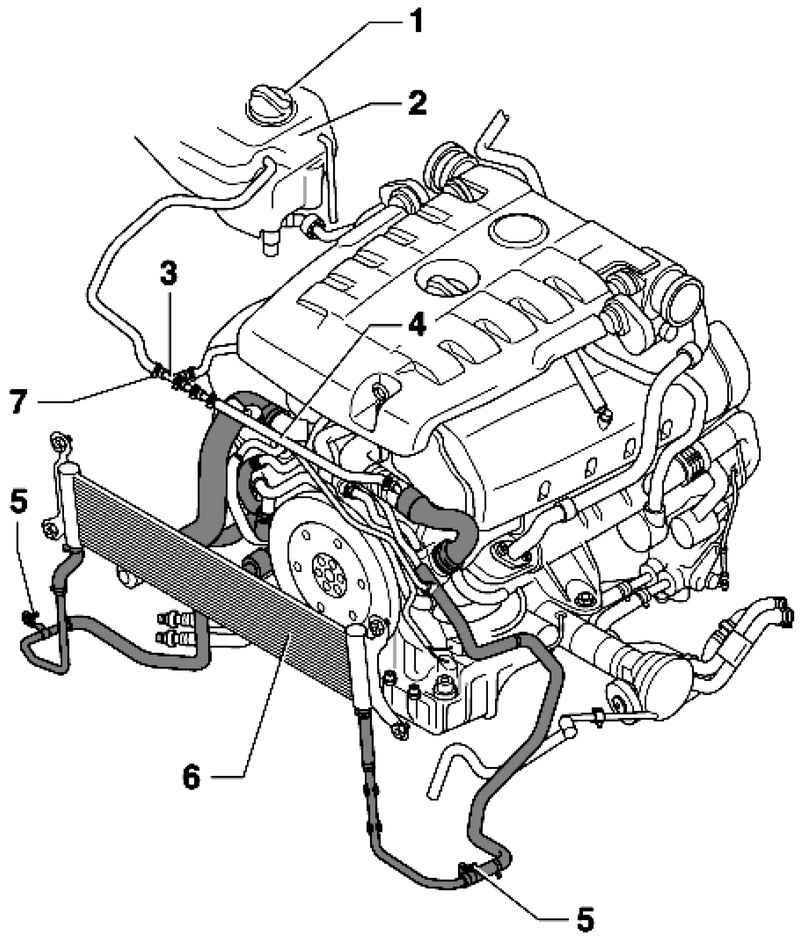

Компоненты системы охлаждения, установленные на кузове
Рис. 2.240. Компоненты системы охлаждения, установленные на кузове: 1 – крышка; 2 – расширительный бачок; 3 – тройник; 4 – шланг охлаждающей жидкости; 5 – держатель; 6 – радиатор

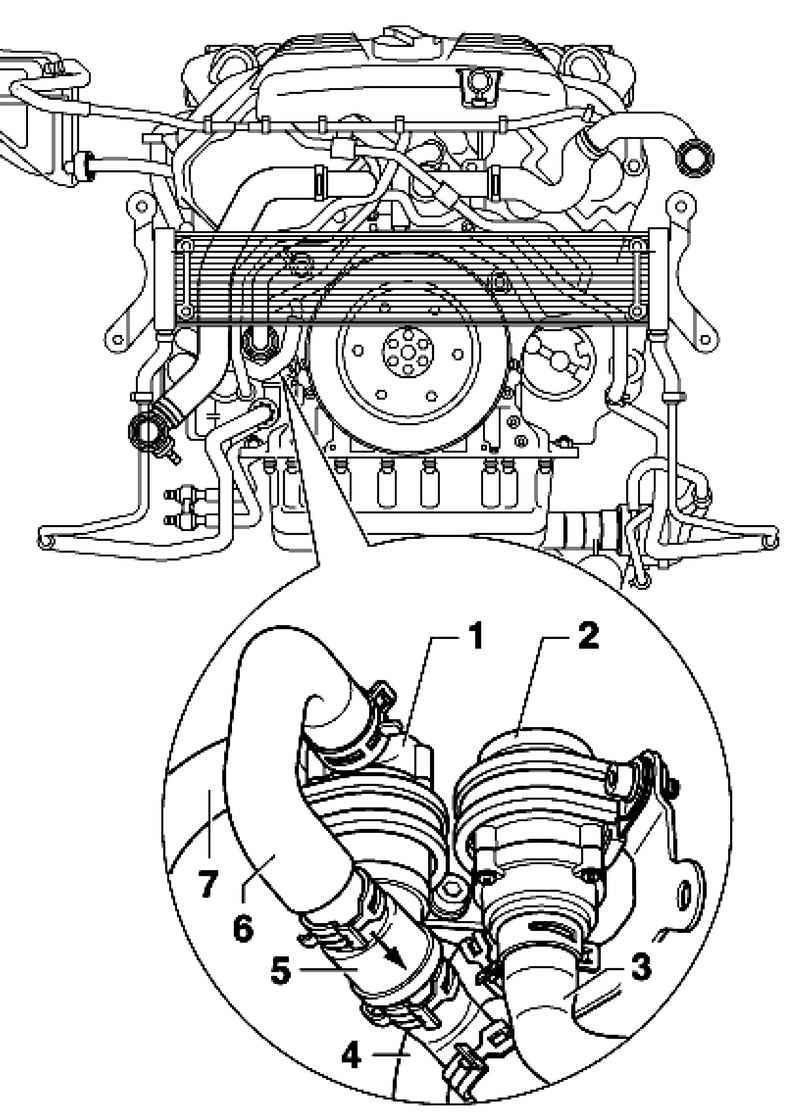

Место установки насоса выбега охлаждающей жидкости и насоса системы охлаждения топлива

Место установки насоса выбега охлаждающей жидкости и насоса системы охлаждения топлива
Рис. 2.241. Место установки насоса выбега охлаждающей жидкости и насоса системы охлаждения топлива: 1 – насос выбега охлаждающей жидкости V51; 2 – насос системы охлаждения топлива V166; 3 – к насосу системы охлаждения топлива V166; 4 – от насоса системы охлаждения топлива V166; 5 – обратный клапан 6 – от насоса выбега охлаждающей жидкости V51; 7 – к насосу циркуляции охлаждающей жидкости V51

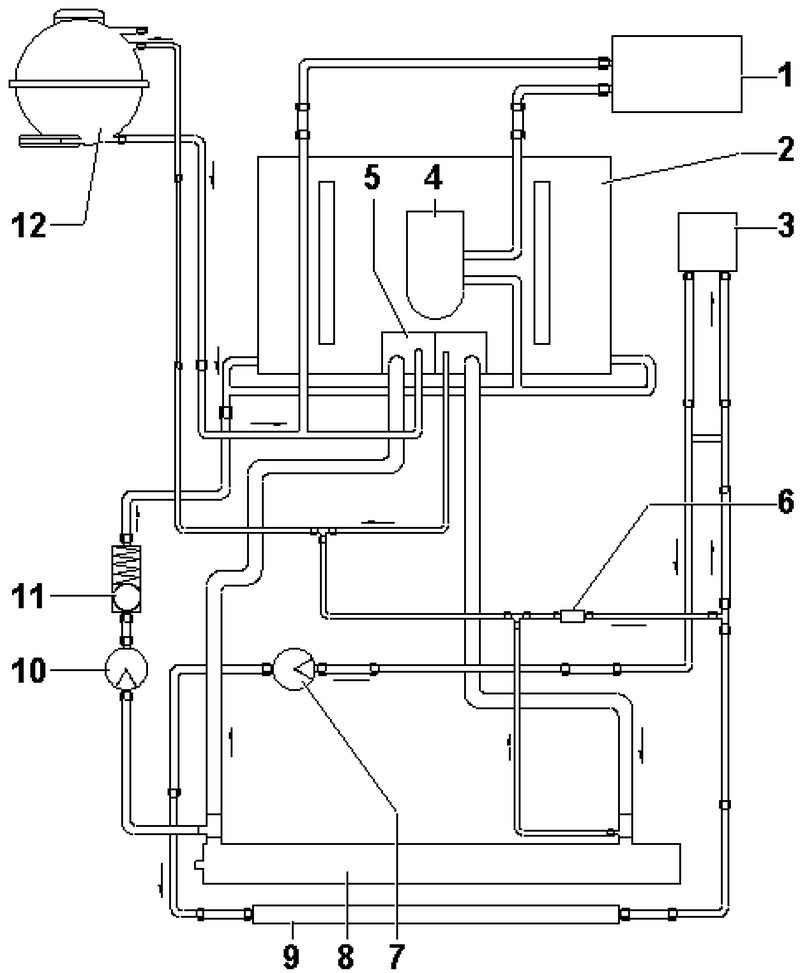

Схема соединения шлангов системы охлаждения двигателя (автомобили с двигателями BLE и BWF)


Схема соединения шлангов системы охлаждения двигателя (автомобили с двигателями BLE и BWF)
Рис. 2.242. Схема соединения шлангов системы охлаждения двигателя (автомобили с двигателями BLE и BWF): 1 – теплообменник; 2 – головка блока цилиндров/блок цилиндров; 3 – охладитель топлива; 4 – радиатор; 5 – корпус термостата; 6 – стержень клапана; 7 – насос системы охлаждения топлива V166; 8 – радиатор; 9 – радиатор; 10 – насос выбега охлаждающей жидкости V51; 11 – обратный клапан; 12 – расширительный бачок



Слив
Откройте крышку расширительного бачка системы охлаждения.

ВНИМАНИЕ
При открывании расширительного бачка из него может выйти горячий пар. Во избежание травм глаз и ошпаривания наденьте защитные очки и одежду. Накройте крышку бачка ветошью и аккуратно откройте её.

Снимите шумоизоляцию.

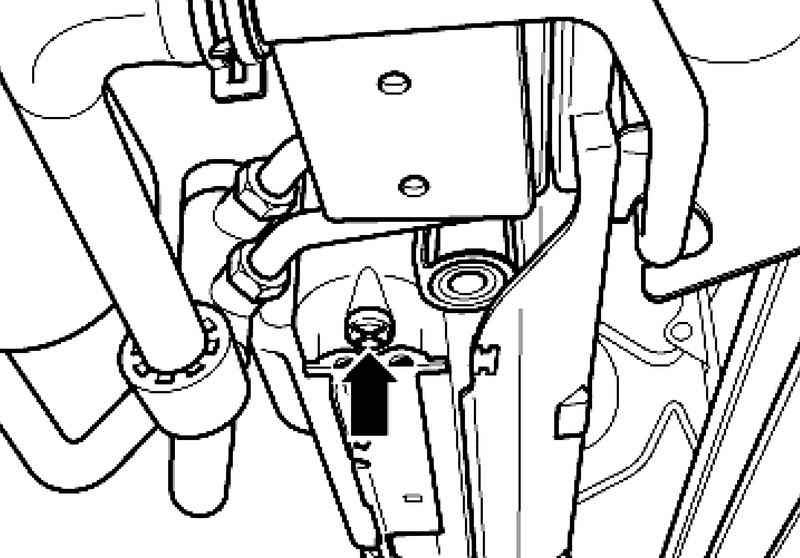

Резьбовая пробка
Рис. 2.243. Резьбовая пробка


Выкрутите резьбовую пробку, стрелка на рисунке 2.243 из радиатора.

ПРИМЕЧАНИЕ
Соблюдайте правила утилизации охлаждающей жидкости.

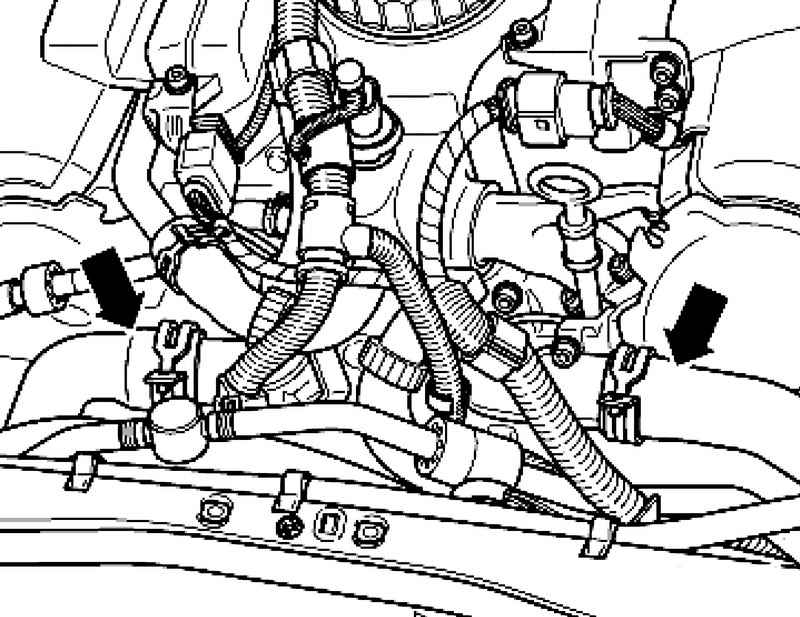

Крепление шлангов охлаждающей жидкости
Рис. 2.244. Крепление шлангов охлаждающей жидкости


Дополнительно, для слива охлаждающей жидкости из двигателя, отсоедините шланги охлаждающей жидкости от корпуса термостата (рис. 2.244).

Залив
В качестве концентрата охлаждающей жидкости допускается использование только средства G 12 по норме TL – VW 774 F. Характерный признак: сиреневый цвет
G 12 и концентраты с отметкой «в соответствии с TL – VW 774 F» препятствуют замерзанию охлаждающей жидкости, образованию коррозии и накипи. Кроме того, они повышают температуру кипения охлаждающей жидкости. Поэтому в течение всего года в системе охлаждения должен работать препятствующий замерзанию и образованию коррозии антикоррозийный концентрат.
Особенно в странах с тропическим климатом при высоких нагрузках на двигатель охлаждающая жидкость с повышенной температурой кипения надежно защищает двигатель при эксплуатации.
Температура замерзания охлаждающей жидкости должна составлять не менее –25 °C (в странах с арктическим климатом – не менее –35 °C).
Запрещается также снижать долю концентрата в охлаждающей жидкости в теплое время года или при эксплуатации в странах с теплым климатом, добавляя в систему охлаждения воду. Доля концентрата должна составлять не менее 40 %.
Если из-за климатических условий температура замерзания должна быть снижена, можно увеличить долю концентрата G 12, но не более чем до 60 % (температура замерзания в таком случае будет составлять около –40 °C). При превышении данного предела температура замерзания вновь повысится, и, кроме того, уменьшится теплоёмкость охлаждающей жидкости.
При замене радиатора, теплообменника отопителя, ГБЦ или прокладки ГБЦ повторное использование слитой охлаждающей жидкости запрещено.
Для определения температуры замерзания охлаждающей жидкости рекомендуется использовать рефрактометр T10007.

ПРИМЕЧАНИЕ
Количество заливаемой охлаждающей жидкости может отличаться в зависимости от комплектации автомобиля.

Рекомендуемые пропорции смешивания

Порядок выполнения работ
Установите шланги системы охлаждения и закрепить их.
Прикрутить адаптер для тестера системы охлаждения V.A.G 1274/ 8 на расширительный бачок.
Залейте охлаждающую жидкость с помощью приспособления для заправки системы охлаждения VAS 6096.
