2.9.5. Снятие и установка масляного поддона

Снятие
Слейте моторное масло.

ПРИМЕЧАНИЕ
Соблюдайте правила утилизации.

Отсоедините соединительную трубку к компрессору пневматической подвески на воздушном фильтре.
Снимите воздушный фильтр в сборе с расходомером воздуха.
Открутите крепежные гайки 2 на правой и левой подушках двигателя.
Вставьте в траверсу 10-222 A – адаптер 10-222 A /16 высокой стороной направляющей для ходового винта вверх.
Вставьте адаптеры 10-222 A/ 19 в траверсу 10-222 A справа и слева. Установите траверсу 10-222 A на лонжероны.
Подцепите двигатель двумя серьгами 10-222 A /12 – к адаптерам 10-222 A /16 – и слегка натянуть его.
Снимите подрамник.
Снимите кронштейн опоры двигателя. Подушки двигателя оставить прикрепленными к кронштейну опоры двигателя.
Отсоедините 3-контактный штекер от датчика уровня и температуры моторного масла G266.
Открутите крепление масляного поддона.
При необходимости для отделения масляного поддона, слегка ударьте по нему резиновым молотком.
Удалите остатки герметика на блоке цилиндров с помощью плоского шабера.

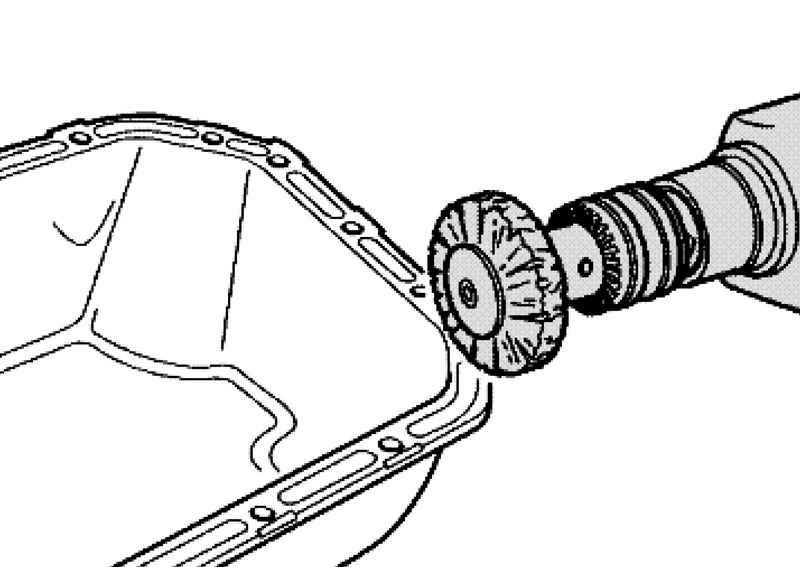

Удаление остатков герметика
Рис. 2.256. Удаление остатков герметика


Удалите остатки герметика на масляном поддоне с помощью вращающейся щетки-насадки, например ручной дрели с комплектом щеток-насадок с пластмассовой щетиной (наденьте защитные очки) (рис. 2.256).
Очистите уплотнительные поверхности – на них не должно быть масла и смазки.

Установка
Отрежьте носик тюбика по передней отметке (Ж отверстия около 3 мм).

ПРИМЕЧАНИЕ
Следите за сроком годности герметика.
Масляный поддон должен быть установлен в течение 5 минпосле нанесения силиконового герметика.

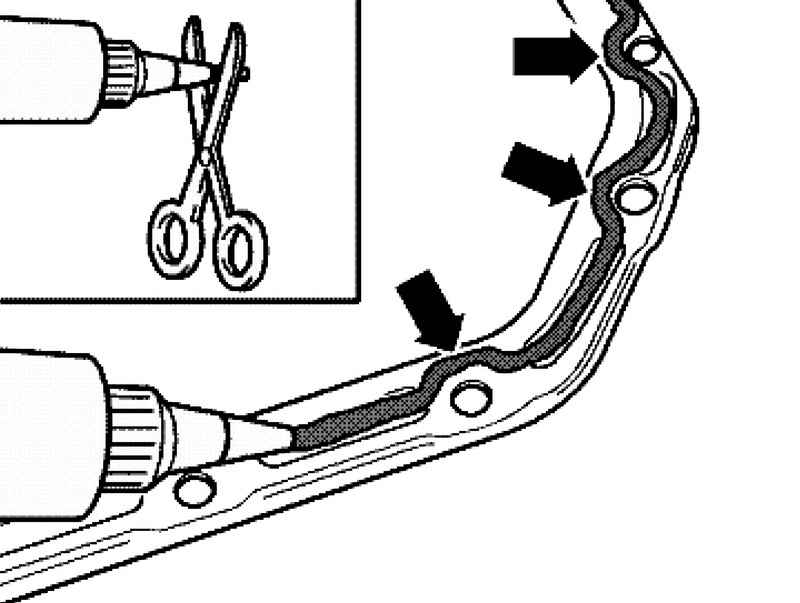

Нанесение герметика
Рис. 2.257. Нанесение герметика


Нанесите силиконовый герметик D 176 404 A2, как показано на рисунке 2.257, на чистую посадочную поверхность масляного поддона.
Валик герметика должен составлять: 2–3 мм в толщину
В местах отверстий под крепежные болты нанесите герметик с внутренней стороны – стрелки.

ПРИМЕЧАНИЕ
Толщина жгута герметика не должна превышать выше указанного значения, так как лишний герметик может попасть в масляный поддон и засорить сетчатый фильтр маслозаборного патрубка масляного насоса.

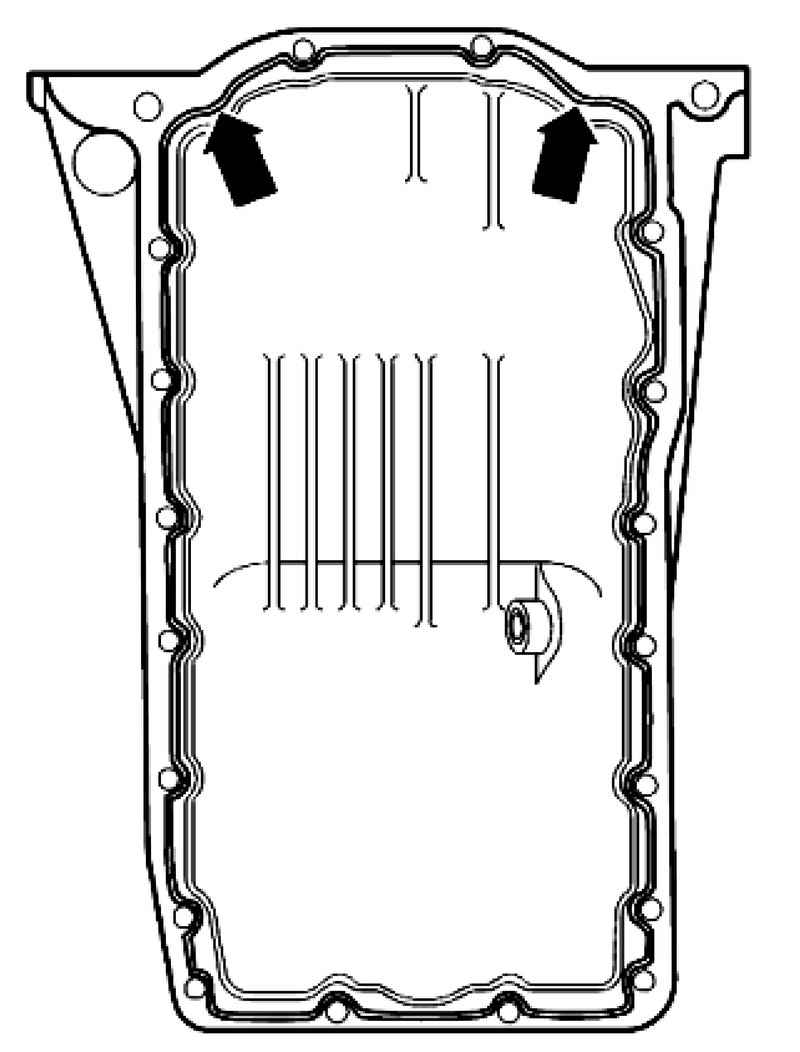

Схема нанесения герметика
Рис. 2.258. Схема нанесения герметика


Наносите силиконовый герметик D 176 404 A2 на чистую посадочную поверхность масляного поддона, как показано на рисунке (рис. 2.258).
Сразу же установите масляный поддон и слегка затяните все болты крепления.
Затяните болты крепления масляного поддона моментом 12 Н·м.

ПРИМЕЧАНИЕ
После установки масляного поддона герметик должен высохнуть примерно за 30 мин. Только после этого можно залить моторное масло.
Дальнейшая установка и сборка выполняется в обратной снятию последовательности.
