3.2.16. Снятие и установка блока управления автоматической коробки передач J217

Снятие
Перед снятием блока управления автоматической коробки передач J217 необходимо сначала запросить идентификационные данные блоков управление и кодировку старого блока управления.

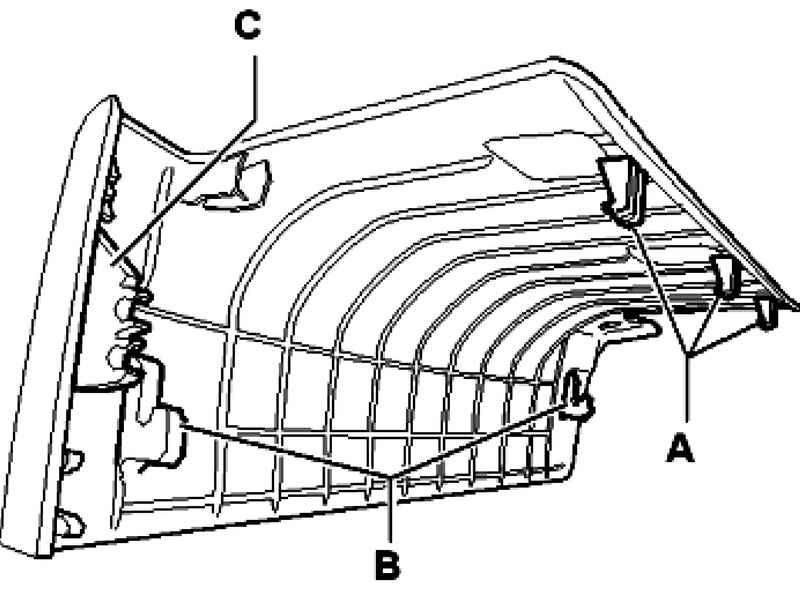

Фиксаторы накладки
Рис. 3.62. Фиксаторы накладки



ПРИМЕЧАНИЕ
Чтобы избежать повреждений передней накладки под передним правым сиденьем, фиксаторы накладки изображены на рисунке 3.62.

Фиксаторы А цепляются за поперечную растяжку под сиденьем. Слегка надавите накладку вниз и одновременно сдвиньте ее назад. Удерживайте накладку в этом положении и в области фиксаторов А потяните ее вверх для того, чтобы разблокировать.
Фиксаторы В попадут в пазы в поперечной растяжке перед сиденьем. Разблокируйте их можно также, надавив вниз и потянув вперед.
Фиксаторы С заклипсованы в боковую накладку сиденья, потянув их вперед, накладку можно расклипсовать.
Установите сиденье в заднее, верхнее положение.
Разблокируйте фиксаторы «A» нажатием вниз и одновременным сдвиганием назад. В таком положении поддеть накладку в области фиксаторов «A».

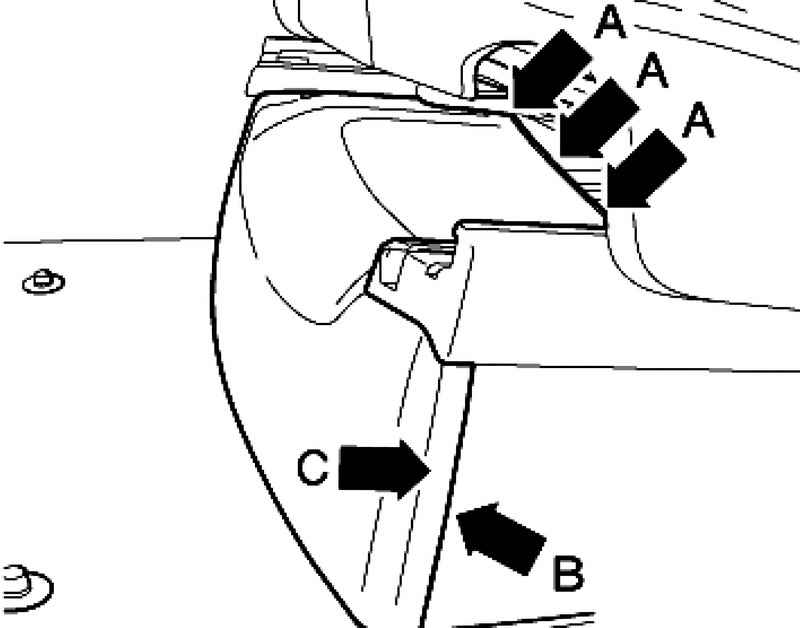

Фиксаторы накладки
Рис. 3.63. Фиксаторы накладки


Надавите накладку вниз и одновременно потяните ее вперед. При этом разблокируются фиксаторы «B» и «C» (рис. 3.63).
Установите сиденье в переднее, верхнее положение.
Необходимо обязательно соблюдать последовательность отключения АКБ.
Отключите массовую клемму от АКБ при выключенном зажигании.
В корпусе 1 находится блок управления автоматической коробки передач J217 и блок управления раздаточной коробки J646.

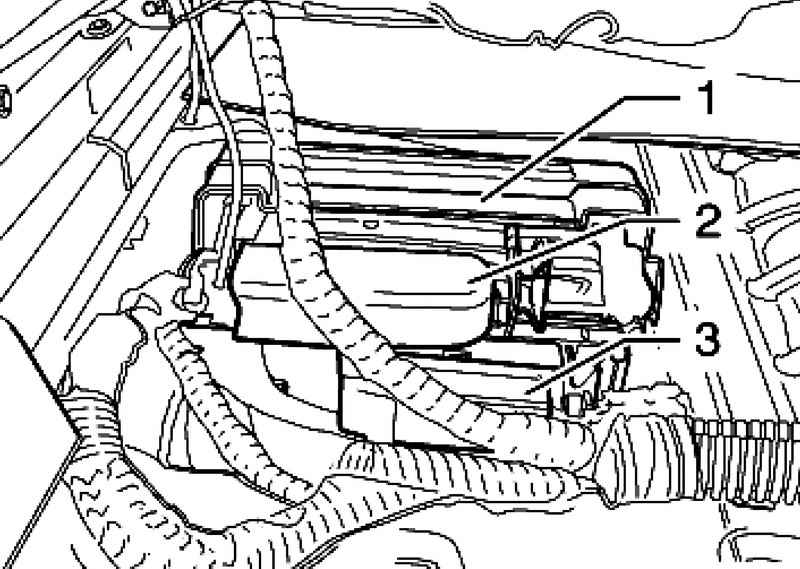

Штекеры
Рис. 3.64. Штекеры


Разблокируйте и отсоедините штекеры блока управления раздаточной коробки J646 2 и штекер блока управления автоматической коробки передач J217 3 (рис. 3.64).

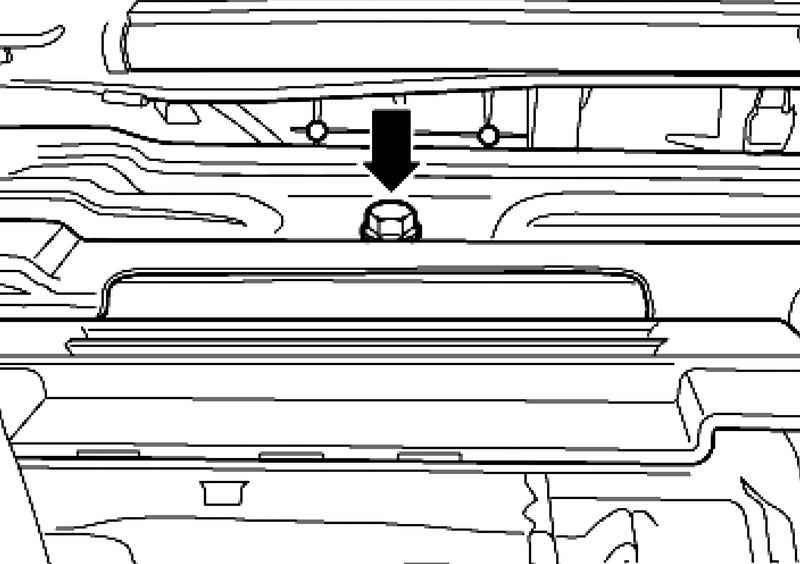

Болт крепления
Рис. 3.65. Болт крепления


Выкрутите болт 1 и извлеките корпус с блоками управления из крепления (рис. 3.65).

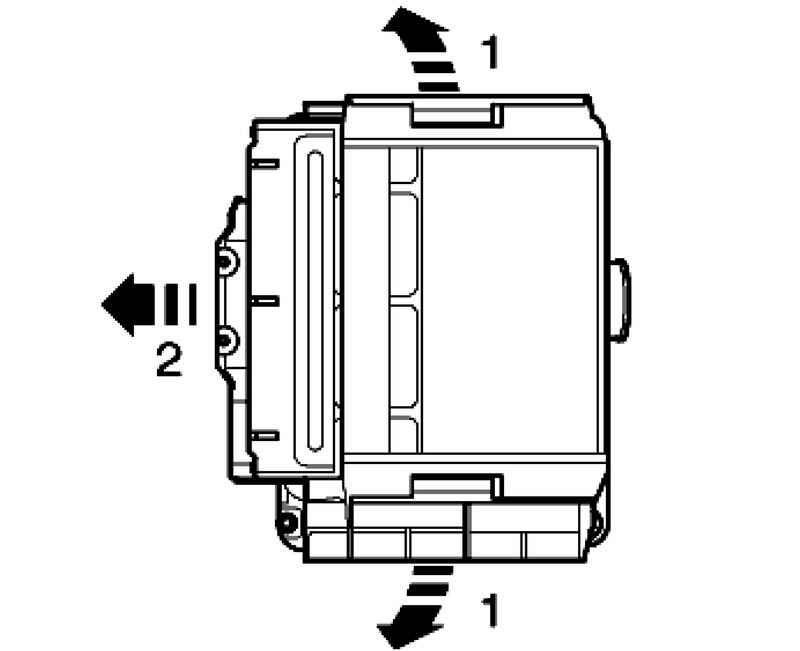

Извлечение блока управления
Рис. 3.66. Извлечение блока управления


Потяните фиксаторы наружу 1 и извлеките блок управления из корпуса 2 (рис. 3.66).

Установка
Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее.
Проверьте старую кодировку и закодируйте новый блок управления.
Установите обшивку сиденья.
Выполнять рабочие операции после подключения АКБ.
