3.2.7. Снятие и установка накладки

Снятие
Снимите рукоятку селектора.
Необходимо обязательно соблюдать последовательность отключения АКБ.
Отключите массовую клемму от АКБ при выключенном зажигании.
Снимите накладку центральной консоли.
Отключите штекер 1.

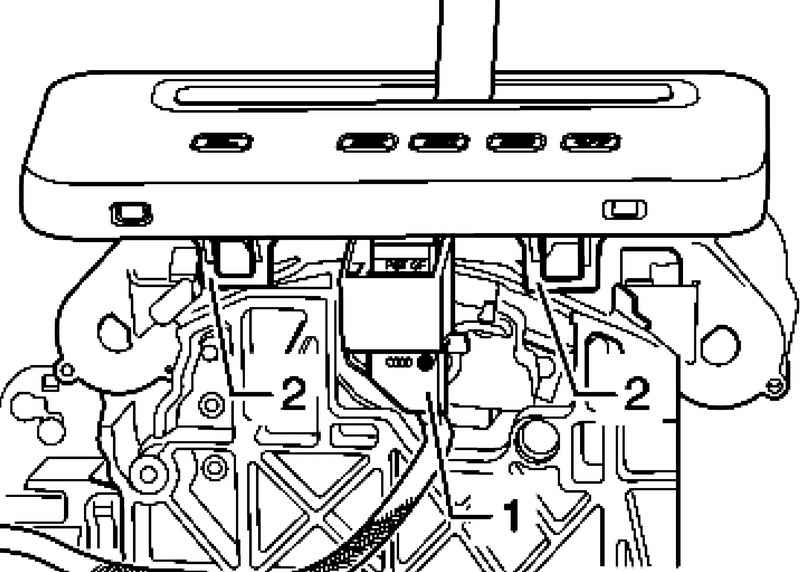

Штекер и фиксаторы накладки
Рис. 3.15. Штекер и фиксаторы накладки


Осторожно отсоедините фиксаторы 2 слева и справа от рамки (рис. 3.15).

Установка
Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее.
Установите накладку центральной консоли.
Подключите АКБ.
Установите рукоятку селектора.
