3.3.11. Замена резинометаллической опоры кронштейна коробки передач

Снимите кронштейн коробки передач.

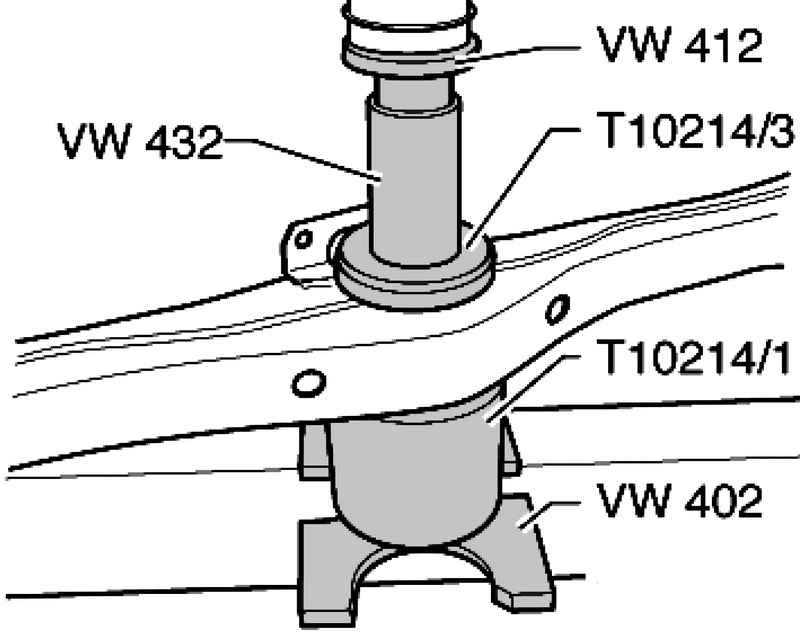

Рис. 3.102. Демонтаж резинометаллической опоры

Выдавите резинометаллическую опору (рис. 3.102).

Прикрутите новую резинометаллическую опору к упору T10214/ 3.

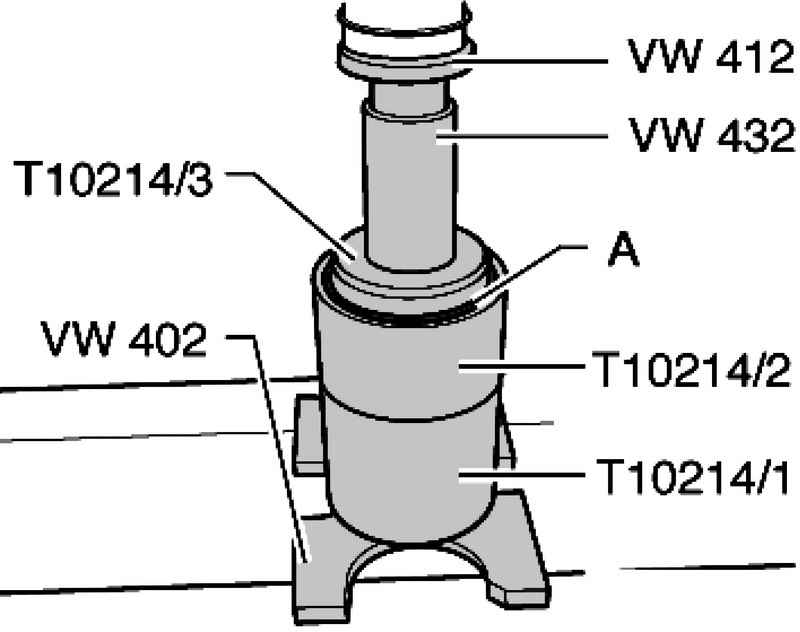

Рис. 3.103. Установка новой резинометаллической опоры

Запрессуйте резинометаллическую опору А с помощью упора T10214/ 3 в направляющую гильзу T10214/ 2, пока упор T10214/ 3 не встанет с направляющей втулкой T10214/ 2 заподлицо (рис. 3.103).

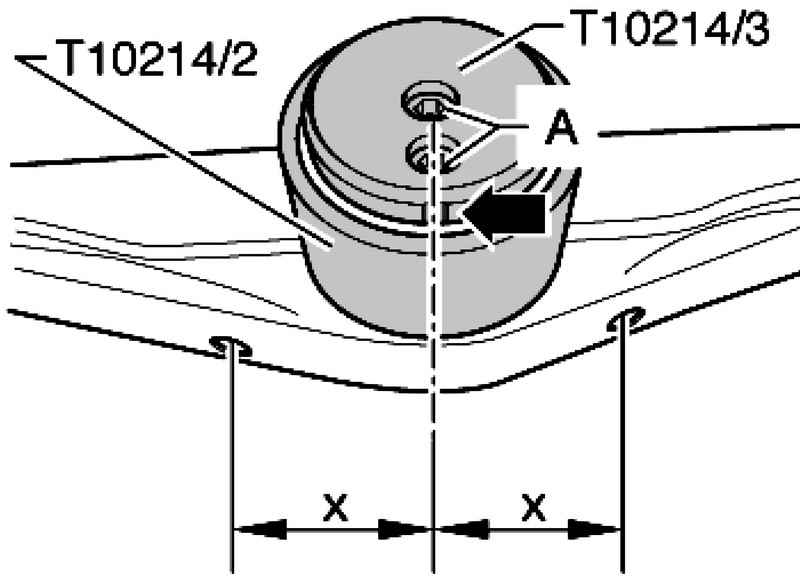

Рис. 3.104. Установка новой резинометаллической опоры на кронштейн

Направьте новую резинометаллическую опору с помощью монтажного приспособления T10214 к кронштейну коробки передач (рис. 3.104).

Для этого болты А или канавки на упоре T10214/ 3 должны быть выровнены по центру отверстий в кронштейне коробки передач.

Расстояния «x» должны быть равны.

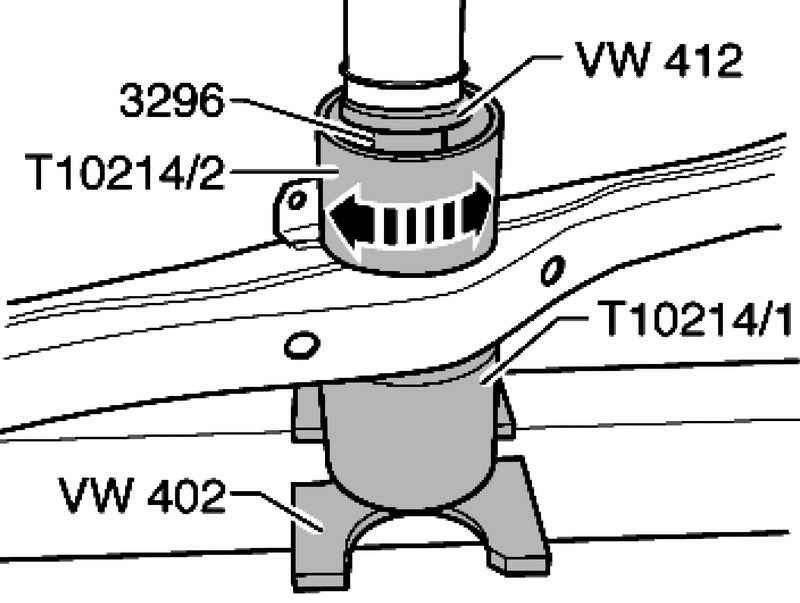

Рис. 3.105. Запрессовка новой резинометаллической опоры на кронштейн

После этого запрессуйте резинометаллическую опору в кронштейн коробки передач, пока направляющая втулка T10214/ 2 не будет вращайтеся от руки (рис. 3.105).

Запрессуйте резинометаллическую опору на длину, не превышающую длину трубки 3296, при необходимости, дожать упором VW 441 до ограничителя.

Установите кронштейн коробки передач.
