3.3.16. Установка электродвигателя раздаточной коробки V253

Если устанавливается новый электродвигатель раздаточной коробки, соблюдать следующее.

Управляющий элемент раздаточной коробки E473 при выключенном зажигании повернут в положение «LOW/НИЗКИЙ».

Управляющий элемент раздаточной коробки E473 находится в положении «LOW/НИЗКИЙ».

Вал с прерванным зубчатым сектором 1 должен находиться в положении А.

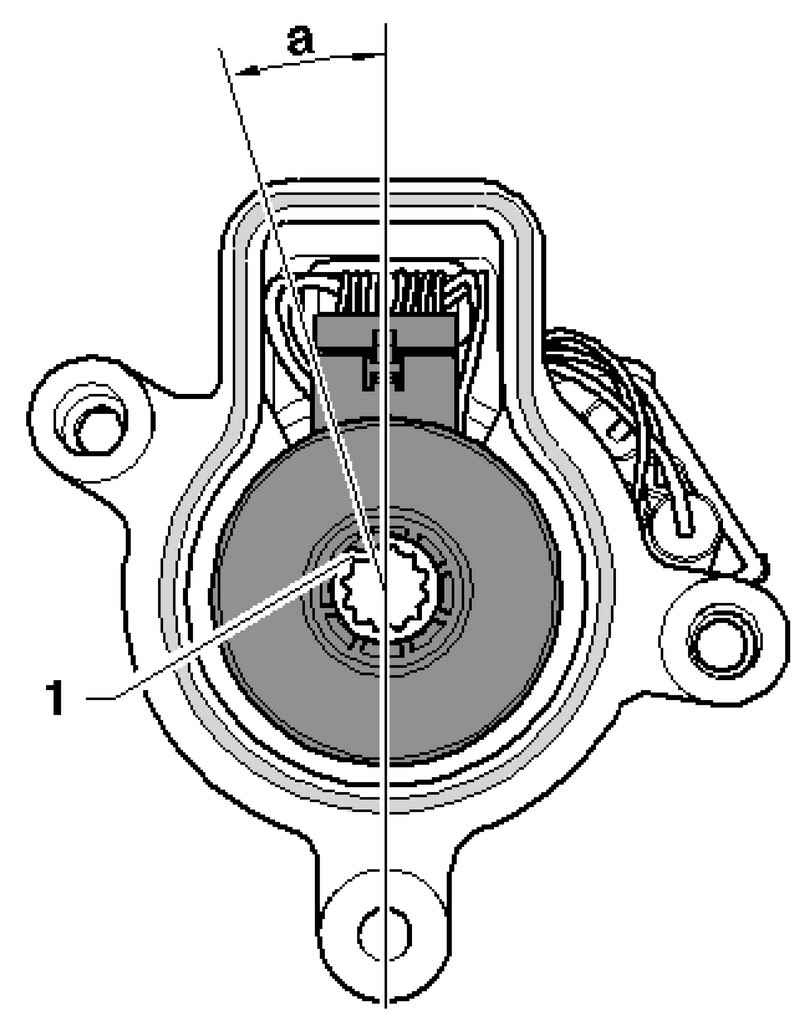

Рис. 3.125. Положение вала с прерванным зубчатым сектором (10°)

a = ок. 10° (рис. 3.125).

Если необходимо – поставьте вал с прерванным рядом зубьев 1 на электродвигатель раздаточной коробки так, как изображено на рисунке 3.125 (например с помощью отвертки).

Управляющий элемент раздаточной коробки – E473 – не находится в положении «LOW/НИЗКИЙ»

Вал с прерванным зубчатым сектором 1 должен находиться в положении А.

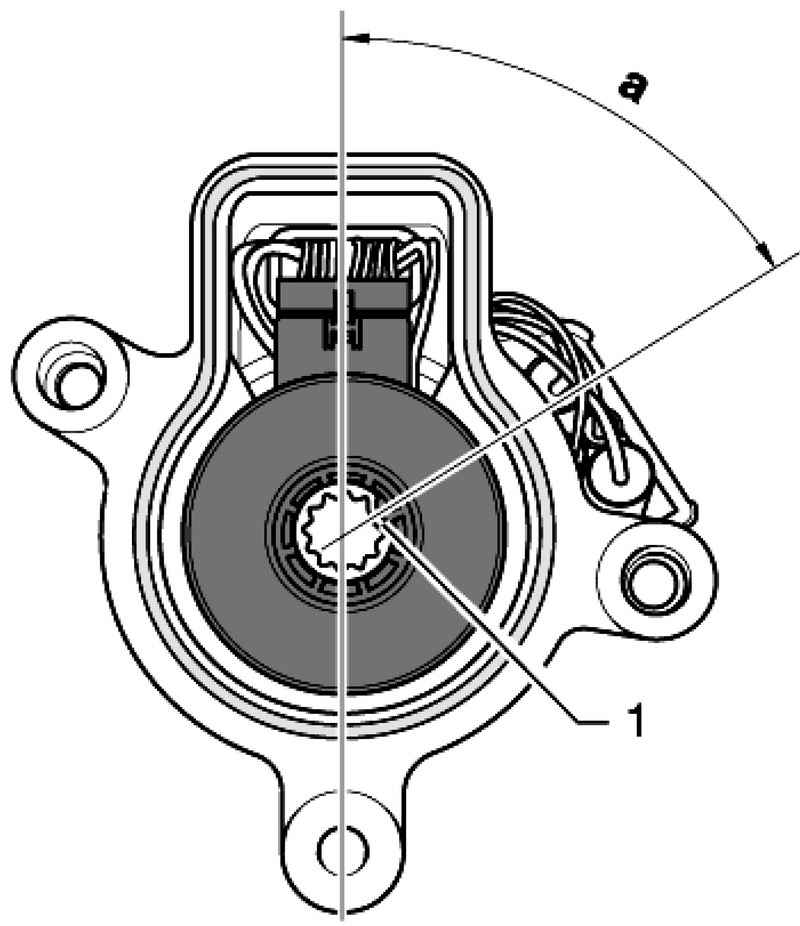

Рис. 3.126. Положение вала с прерванным зубчатым сектором (60°)

a = ок. 60° (рис. 3.126).

Если необходимо – поставьте вал с прерванным рядом зубьев 1 на электродвигатель раздаточной коробки так, как изображено на рисунке 3.126 (например с помощью отвертки).

Следите за тем, чтобы у электродвигателя раздаточной коробки уплотнительное кольцо прилегало в основании канавки для уплотнения раздаточной коробки.

Установите электродвигатель раздаточной коробки на установочные втулки 2 раздаточной коробки.

При этом следите за тем, чтобы прерванный ряд зубьев электродвигателя раздаточной коробки и вала управления переключением передач/раздаточной коробки совпали.

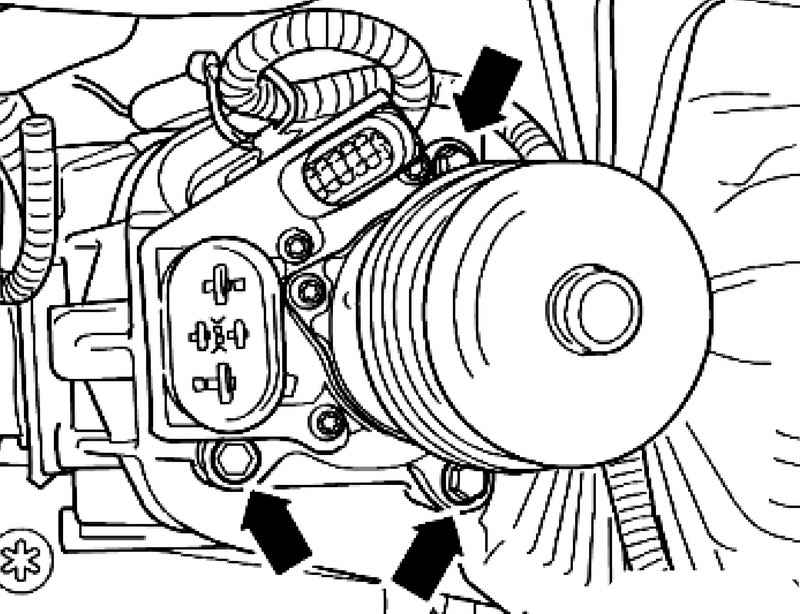

Рис. 3.124. Болты крепления электродвигателя раздаточной коробки

Вкрутите и затяните болты электродвигателя раздаточной коробки (рис. 3.124).

Установите держатель D.

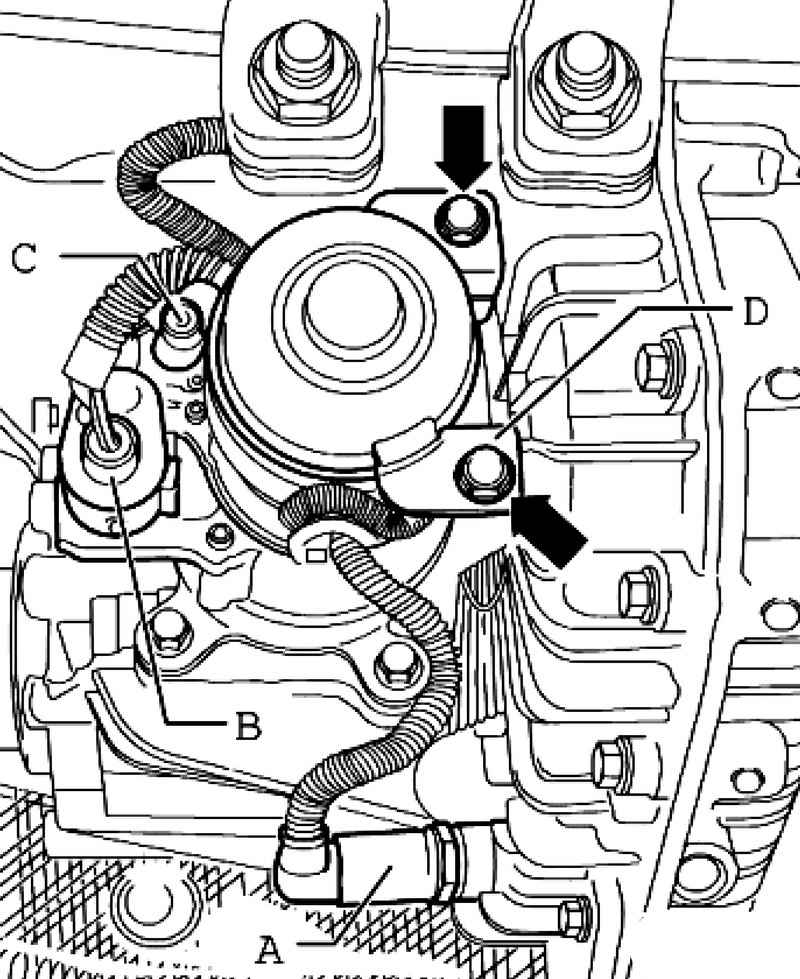

Рис. 3.123. Держатель и штекерные соединения

Соедините штекерные соединения А, В и С (рис. 3.123).

При наличии – установите экран над электродвигателем раздаточной коробки.

Проверьте уровень трансмиссионного масла в раздаточной коробке.

Момент затяжки:

– электродвигатель раздаточной коробки к раздаточной коробке – 27 Н·м;

– держатель к раздаточной коробке – 14 Н·м.
