3.3.17. Проверка уровня масла в главной передаче передней оси

Болт для контроля уровня масла

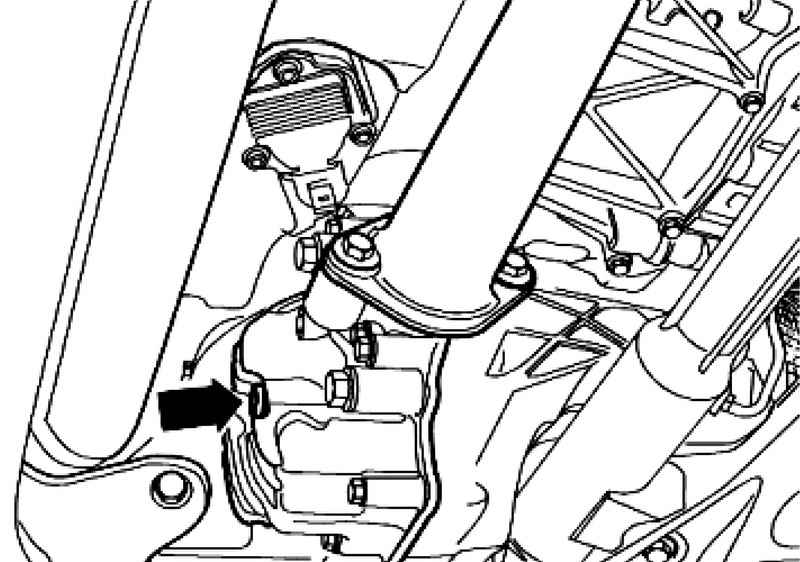

Рис. 3.127. Болт для контроля уровня масла


Выкрутите болт для контроля уровня масла (рис. 3.127).
Уровень масла достаточен, если он находится в пределах нижней кромки заливного отверстия передней главной передачи.
Закрутите болт с новым уплотнительным кольцом.
При заливе масла обращайте внимание на следующие моменты.
Выкрутите болт.
Залейте трансмиссионное масло до нижней кромки заливного отверстия.
Закрутите болт с новым уплотнительным кольцом.
Момент затяжки: болт для контроля уровня масла на передней главной передаче 35 Н·м.
